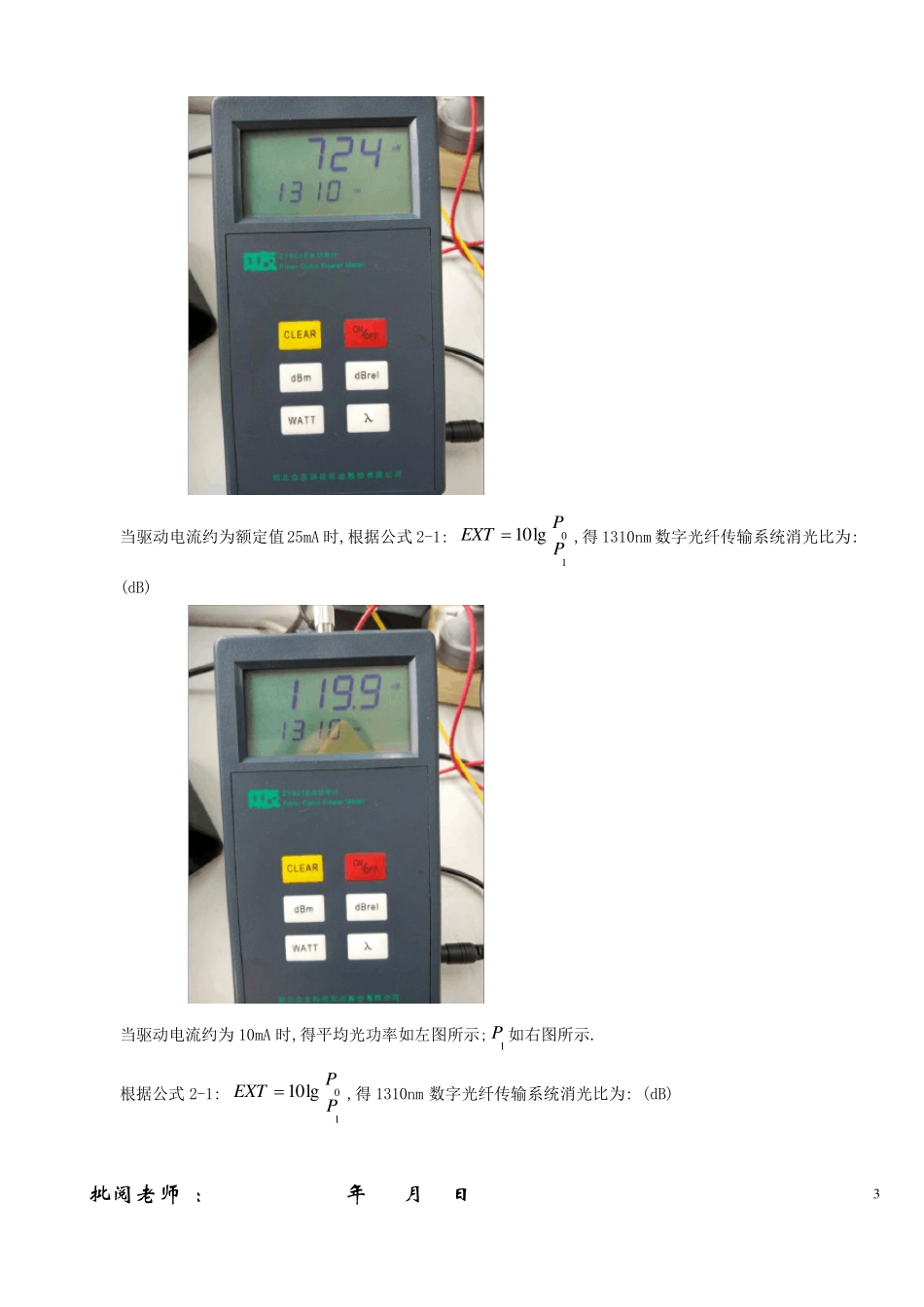

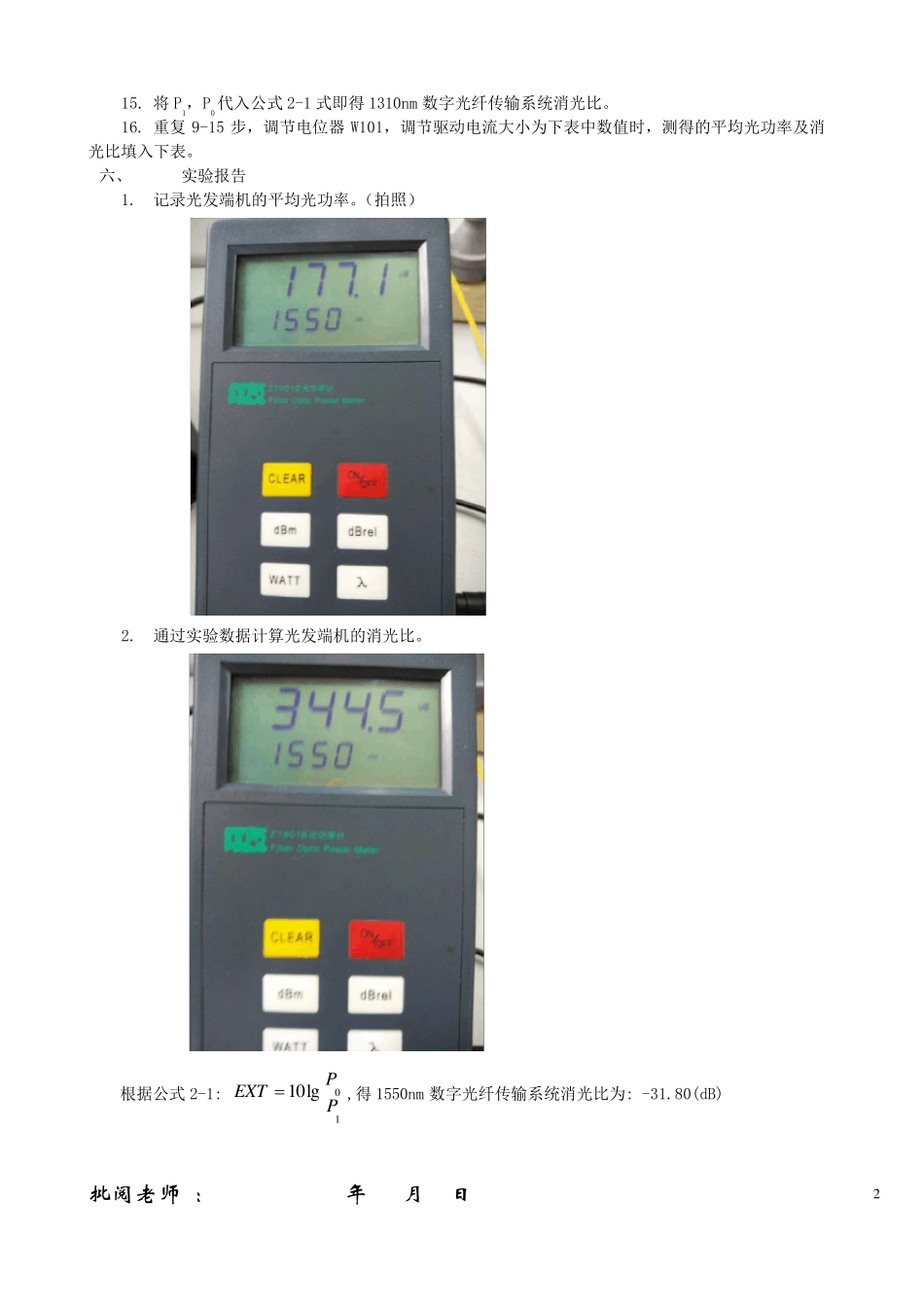

批 阅 老 师 ： 年 月 日 1 实 验 1 数 字 发 送 单 元 指 标 测 试 实 验 一 、 实 验 目 的 1. 了 解 数 字 光 发 端 机 平 均 输 出 光 功 率 的 指 标 要 求 2. 掌 握 数 字 光 发 端 机 平 均 输 出 光 功 率 的 测 试 方 法 3. 了 解 数 字 光 发 端 机 的 消 光 比 的 指 标 要 求 4. 掌 握 数 字 光 发 端 机 的 消 光 比 的 测 试 方 法 二 、 实 验 仪 器 1. ZYE4301G 型 光 纤 通 信 原 理 实 验 箱 1 台 2. 光 功 率 计 1 台 3. FC/PC-FC/PC 单 模 光 跳 线 1 根 4. 示 波 器 1 台 5. 850nm 光 发 端 机 1 个 6. ST/PC-FC/PC 多 模 光 跳 线 1 根 三 、 实 验 原 理 四 、 实 验 内 容 1. 测 试 数 字 光 发 端 机 的 平 均 光 功 率 2. 测 试 数 字 光 发 端 机 的 消 光 比 3. 比 较 驱 动 电 流 的 不 同 对 平 均 光 功 率 和 消 光 比 的 影 响 五 、 实 验 步 骤 Ａ 、 1550nm 数 字 光 发 端 机 平 均 光 功 率 及 消 光 比 测 试 1. 伪 随 机 码 的 产 生 ： 伪 随 机 码 由 CPLD 下 载 模 块 产 生 ， 请 参 看 系 统 简 介 中 的 CPLD 下 载 模 块 。 将 PCM 编译 码 模 块 的4.096MHZ时 钟 信 号 输 出 端T661 与 CPLD 下 载 模 块 的NRZ 信 号 产 生 电 路 的 信 号 输 入 端T983 连 接 ，NRZ 信 号 输 出 端 T980 将 产 生 4M 速 率 24－ 1 位 的 伪 随 机 信 号 ， 用 示 波 器 观 测 此 信 号 。 将 此 信 号 与 1550nm 光 发模 块 输 入 端 T151 连 接 ， 作 为 信 号 源 接 入 1550nm 光 发 端 机 。 2. 用 FC-FC 光 纤 跳 线 将 光 发 端 机 的 输 出 端 1550T 与 光 功 率 计 连 接 ， 形 成 平 均 光 功 率 测 试 系 统 ， 调 整 光功 率 计 ， 使 适 合 测 1550nm 信 号 。 3. 用 K60、 K90 和 K15 接 通 PCM 编 译 码 模 块 、 CPLD 模 块 和 光 发 模 块 的 电 源 。 4. 用 光 功 率 计 测 量 此 时...
