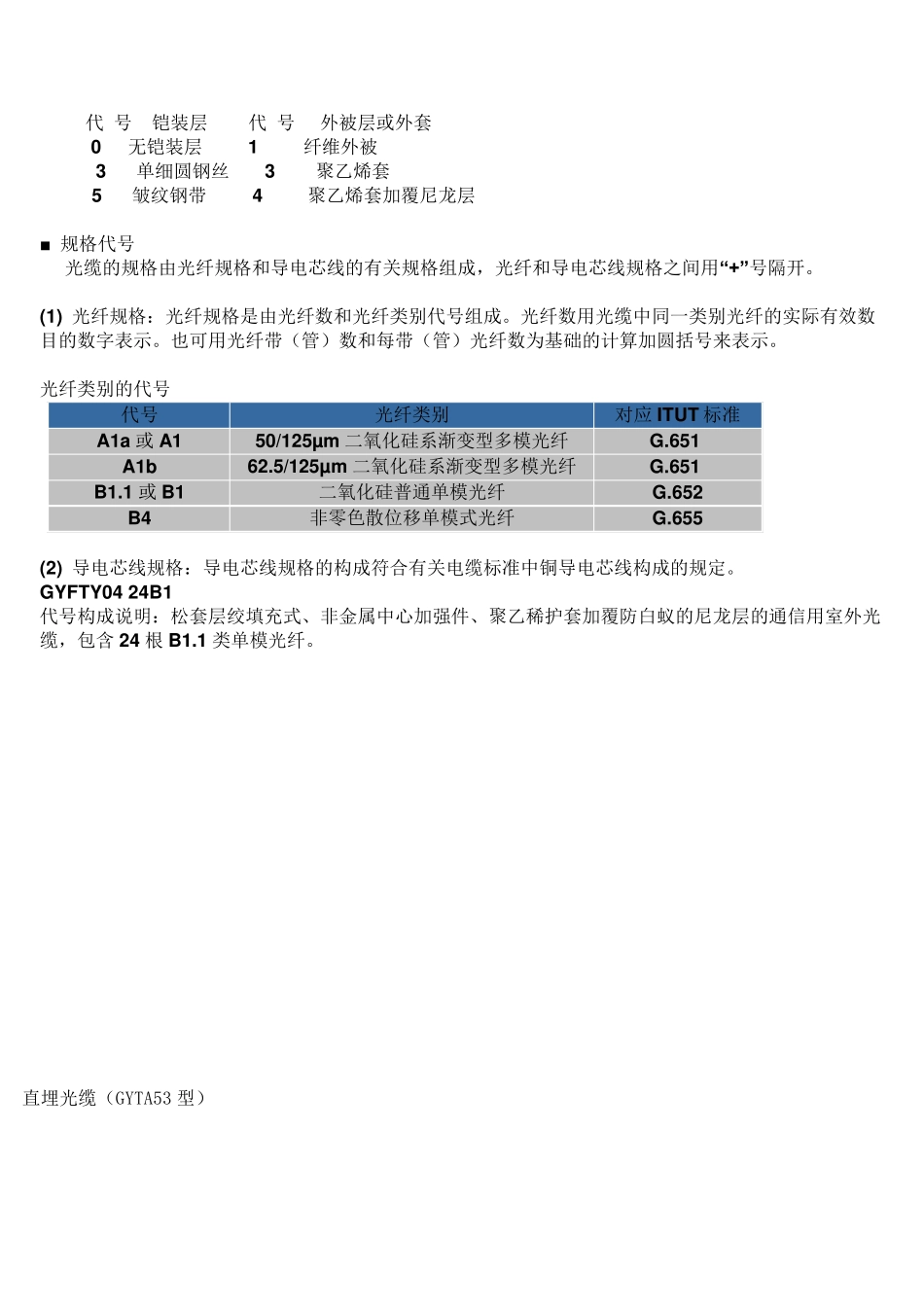

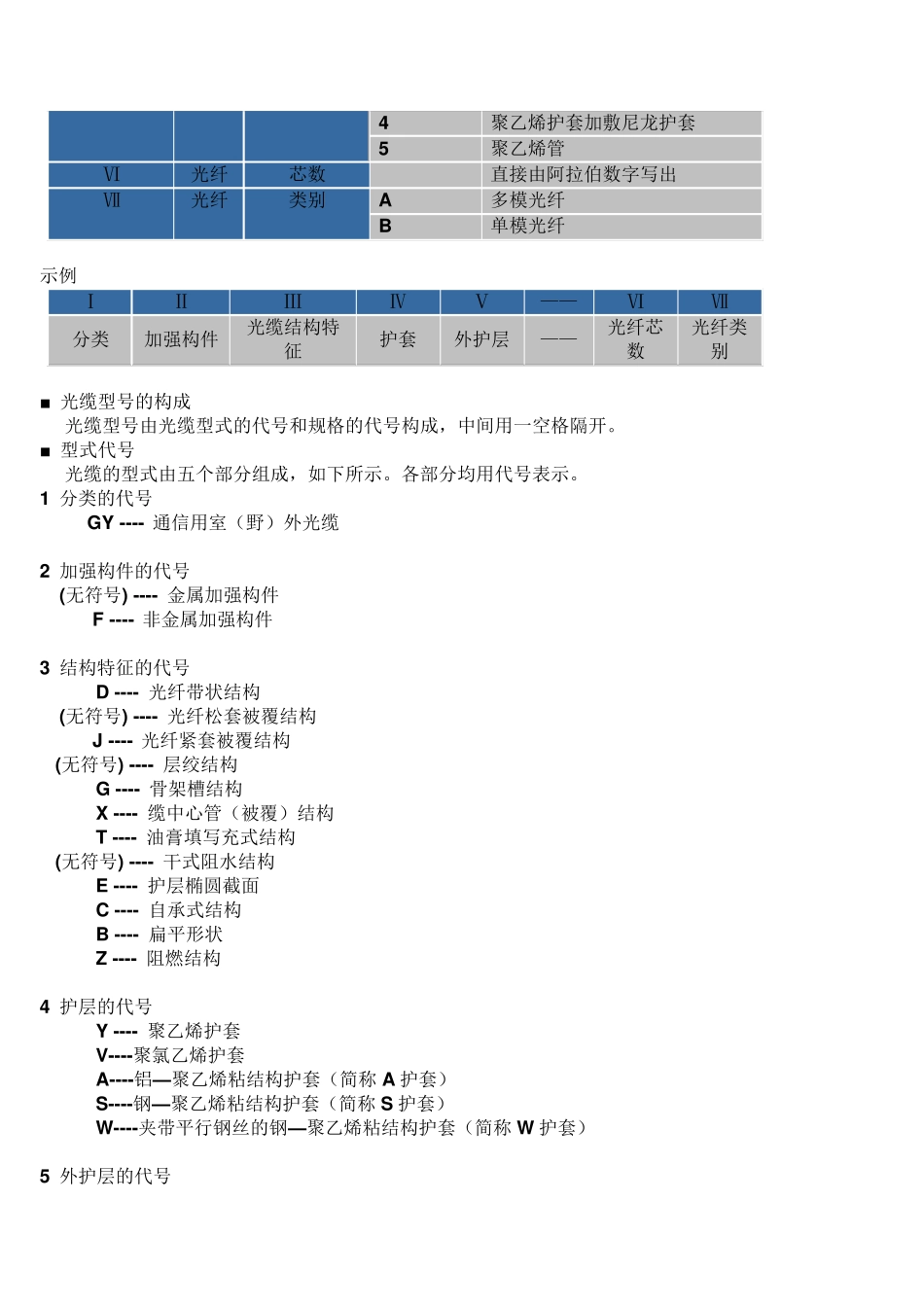

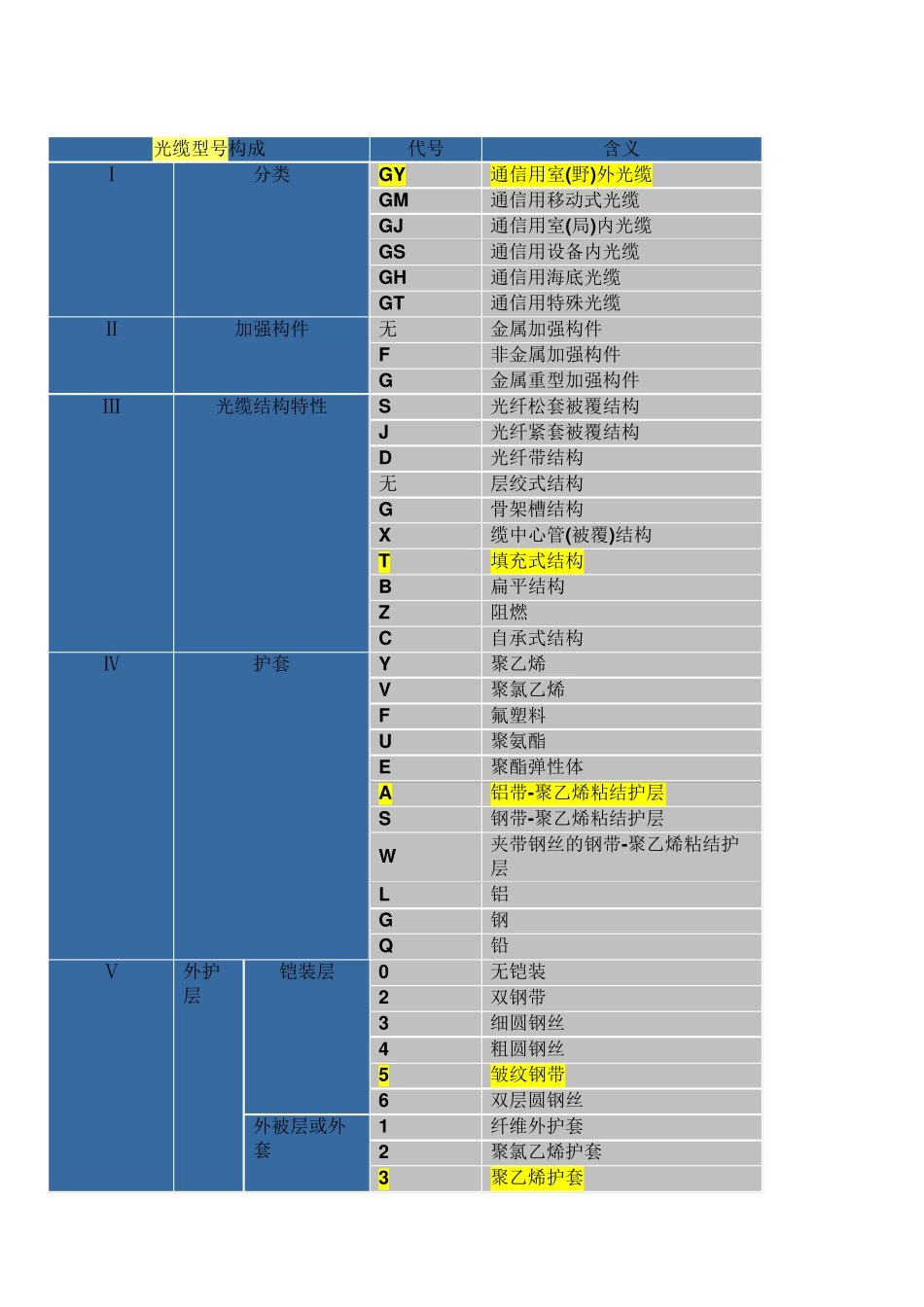

光缆型号构成 代号 含义 Ⅰ 分类 GY 通信用室(野)外光缆 GM 通信用移动式光缆 GJ 通信用室(局)内光缆 GS 通信用设备内光缆 GH 通信用海底光缆 GT 通信用特殊光缆 Ⅱ 加强构件 无 金属加强构件 F 非金属加强构件 G 金属重型加强构件 Ⅲ 光缆结构特性 S 光纤松套被覆结构 J 光纤紧套被覆结构 D 光纤带结构 无 层绞式结构 G 骨架槽结构 X 缆中心管(被覆)结构 T 填充式结构 B 扁平结构 Z 阻燃 C 自承式结构 Ⅳ 护套 Y 聚乙烯 V 聚氯乙烯 F 氟塑料 U 聚氨酯 E 聚酯弹性体 A 铝带-聚乙烯粘结护层 S 钢带-聚乙烯粘结护层 W 夹带钢丝的钢带-聚乙烯粘结护层 L 铝 G 钢 Q 铅 Ⅴ 外护层 铠装层 0 无铠装 2 双钢带 3 细圆钢丝 4 粗圆钢丝 5 皱纹钢带 6 双层圆钢丝 外被层或外套 1 纤维外护套 2 聚氯乙烯护套 3 聚乙烯护套 4 聚乙烯护套加敷尼龙护套 5 聚乙烯管 Ⅵ 光纤 芯数 直接由阿拉伯数字写出 Ⅶ 光纤 类别 A 多模光纤 B 单模光纤 示例 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ —— Ⅵ Ⅶ 分类 加强构件 光缆结构特征 护套 外护层 —— 光纤芯数 光纤类别 ■ 光缆型号的构成 光缆型号由光缆型式的代号和规格的代号构成，中间用一空格隔开。 ■ 型式代号 光缆的型式由五个部分组成，如下所示。各部分均用代号表示。 1 分类的代号 GY ---- 通信用室（野）外光缆 2 加强构件的代号 (无符号) ---- 金属加强构件 F ---- 非金属加强构件 3 结构特征的代号 D ---- 光纤带状结构 (无符号) ---- 光纤松套被覆结构 J ---- 光纤紧套被覆结构 (无符号) ---- 层绞结构 G ---- 骨架槽结构 X ---- 缆中心管（被覆）结构 T ---- 油膏填写充式结构 (无符号) ---- 干式阻水结构 E ---- 护层椭圆截面 C ---- 自承式结构 B ---- 扁平形状 Z ---- 阻燃结构 4 护层的代号 Y ---- 聚乙烯护套 V----聚氯乙烯护套 A----铝— 聚乙烯粘结构护套（简称 A 护套） S----钢— 聚乙烯粘结构护套（简称 S 护套） W----夹带平行钢丝的钢— 聚乙烯粘结构护套（简称 W 护套） 5 外护层的代号 代 号 铠装层 代 号 外被层或外套 0 无铠装层 1 纤维外被 3 单细圆钢丝 3 聚乙烯套 5 皱纹钢带 4 聚乙烯套加覆尼龙层 ■ 规格代号 光缆的规格由光纤规格和导电芯线的有关规格组成，光纤和导...
