光通信设备安装施工方案

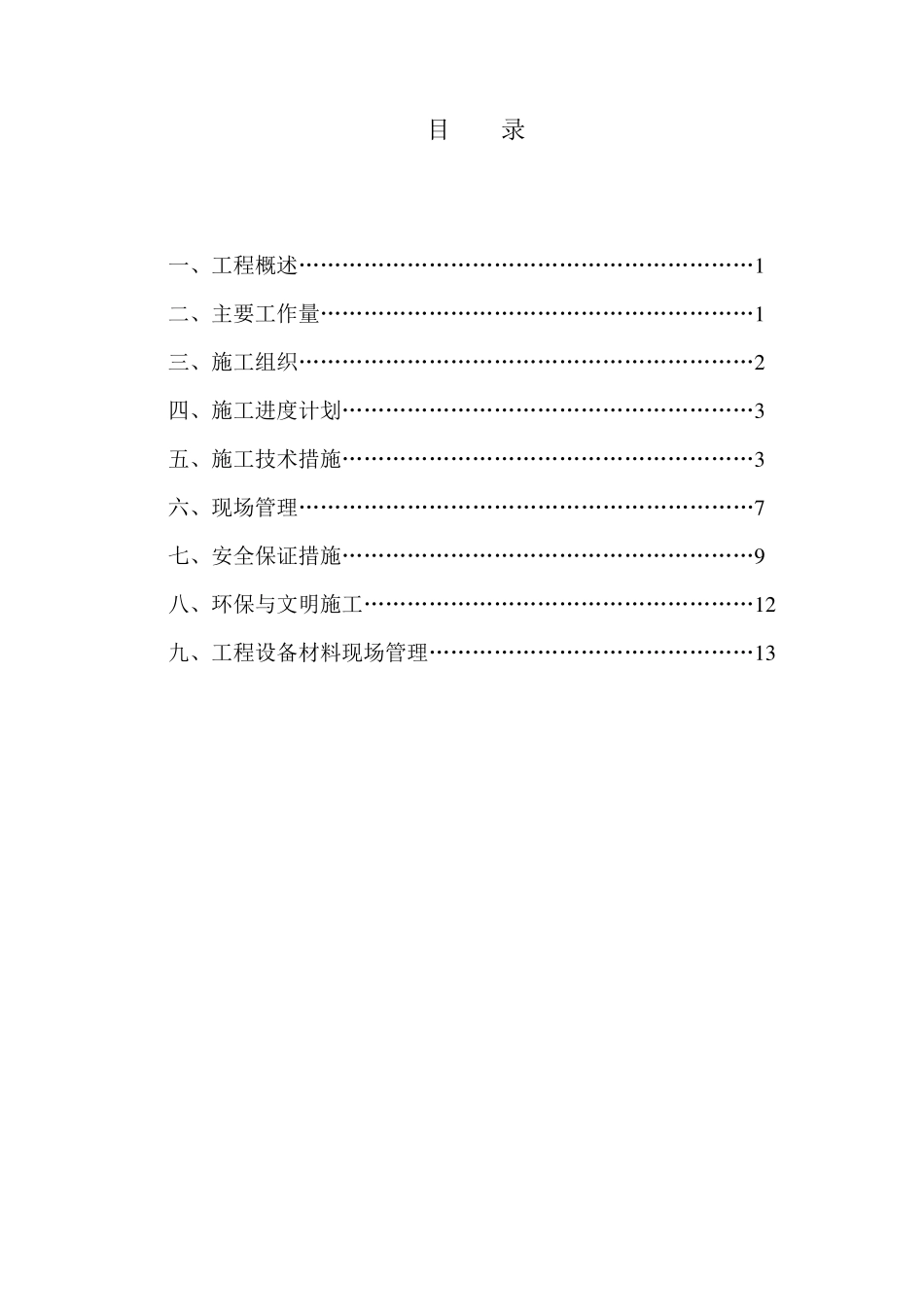

110kV 东水变电配套光通信工程 施工方案 批 准： 审 核： 编 写： 深圳诚勤达送变电工程有限公司 二 О 二 0 年四月 目 录 一、工程概述………………………………………………………1 二、主要工作量……………………………………………………1 三、施工组织………………………………………………………2 四、施工进度计划…………………………………………………3 五、施工技术措施…………………………………………………3 六、现场管理………………………………………………………7 七、安全保证措施…………………………………………………9 八、环保与文明施工………………………………………………1 2 九、工程设备材料现场管理………………………………………1 3 110kV 东水变电配套光通信工程施工方案 本工程是110kV 东水变电站工程配套通信系统建设的一部分，110kV 东水变电站投产前必须完成所有通信设备安装、调试工作。为保证如期完成以上工作，确保110kV 东水变电站顺利投产，特制定本施工方案。 一、工程概述 1 、编制依据 本施工方案依据 “110kV 东水变电站站内通信工程施工图设计”并结合现场实际情况进行编制。 2 、工程概况 根据本工程通信系统设计，结合河源供电局通信系统网络运行的实际情况，110kV 东水变电站工程建设期间，不但需要进行本站通信设备安装调试，还需对相关站点的通信电路进行调整，网元接入应符合河源供电局通信网络运行的要求。 施工范围： 110kV 东水站： 安装SDH 设备1 套、PCM 复用设备1 套、电源设备1套、综合配线柜 1 台。 110kV 连平站：安装1 块 SDH 设备光接口单元，DDF 单元 1 套，以太网接口单元 1 套。 连平局：安装PCM 设备1 套，VDF 单元 1 套。 3 、建设单位：广东电网公司河源供电局 4 、施工单位：广东明煌电力工程有限公司 二、主要工作量 1、110kV 隆街变电站 1) 安装光传输 SDH 设备 1 套； 2) 安装智能 PCM 设备 1 套； 3) 安装广州泓讯高频开关电源 1 套，48V/200Ah蓄电池 1 套(含电源设备机柜)； 4) 安装光纤配线分配单元 ODF 1 套(24 芯 ODF 1 个)； 5) 安装音频配线分配单元 400 回线 VDF 1 套； 6) 安装数字配线分配单元 16 系统 DDF 2 套； 7) 安装 2200*600*600 机柜 5 台， SDH、PCM 设备机柜各 1 台，电源柜 2 台，综合配线柜 1 台； 8...
