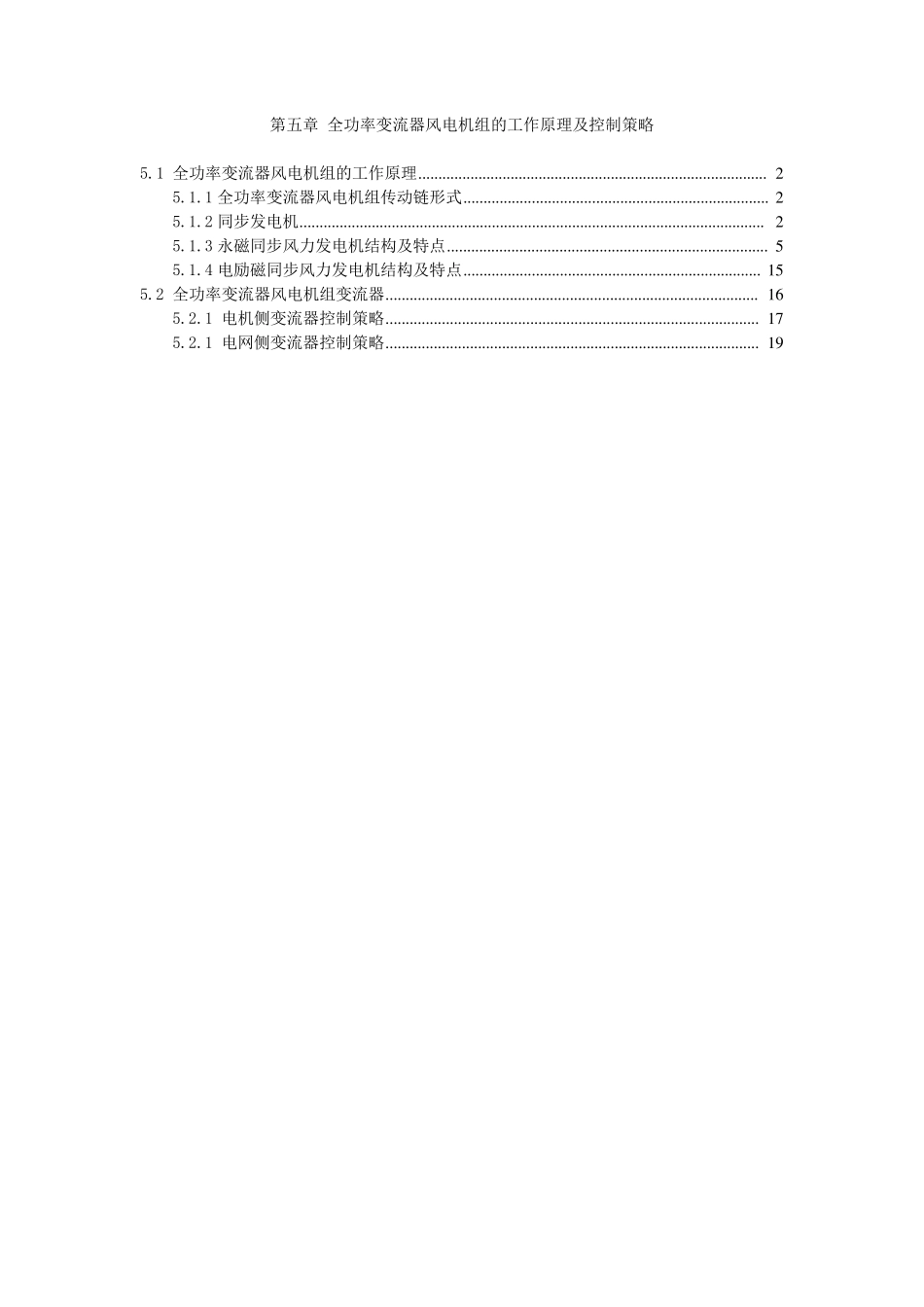

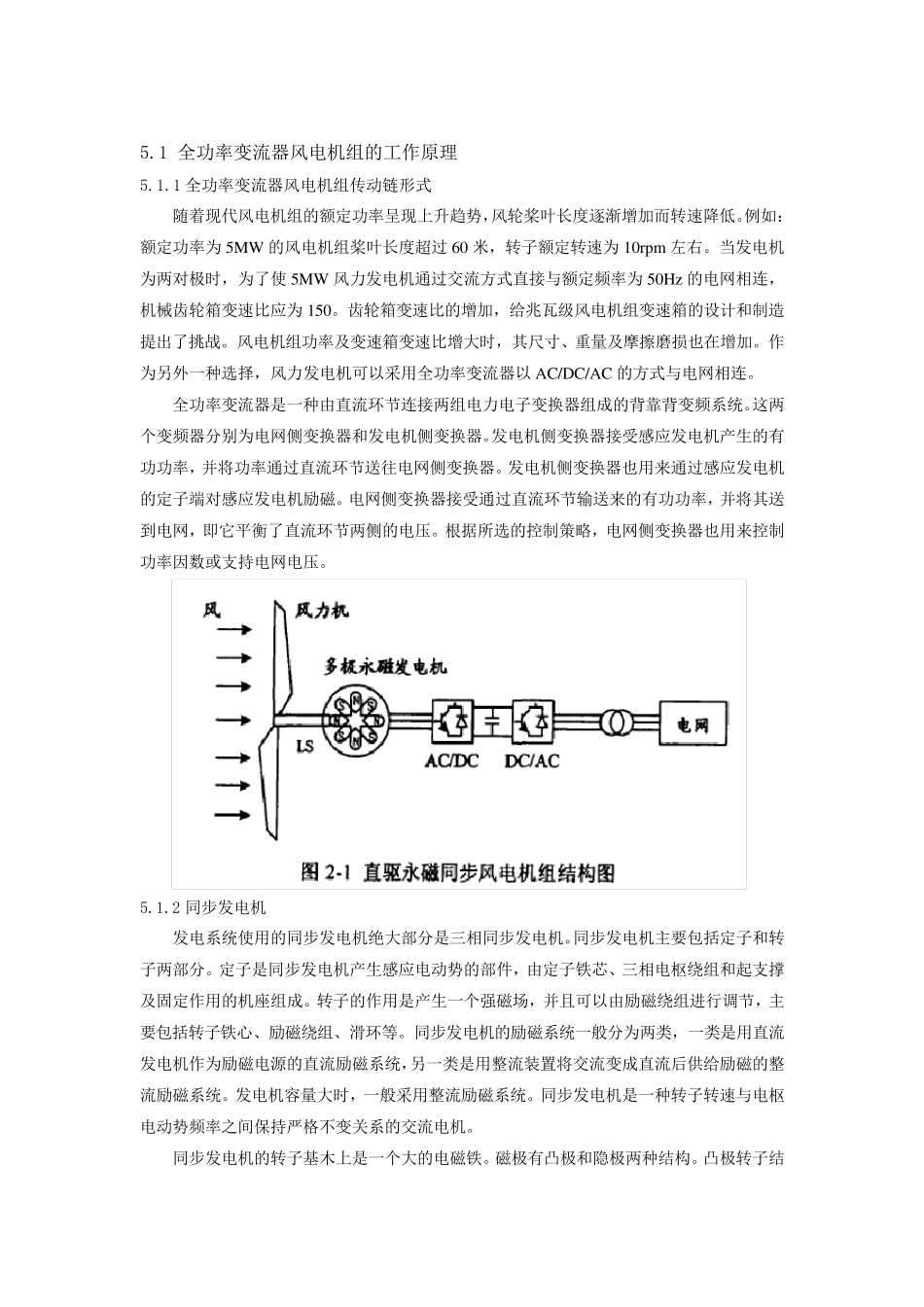

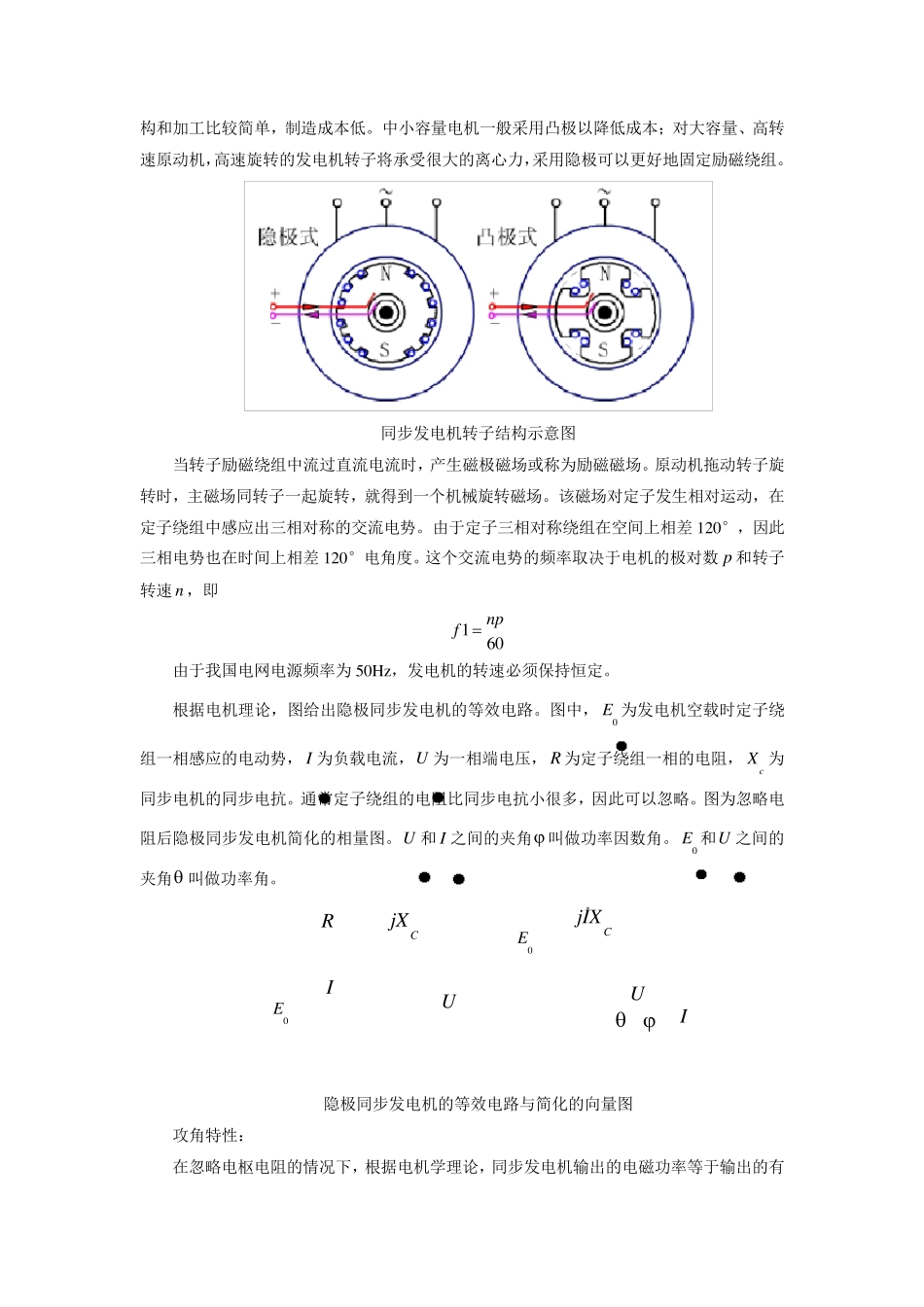

第五章 全功率变流器风电机组的工作原理及控制策略 5.1 全功率变流器风电机组的工作原理 ....................................................................................... 2 5.1.1 全功率变流器风电机组传动链形式 ............................................................................ 2 5.1.2 同步发电机 .................................................................................................................... 2 5.1.3 永磁同步风力发电机结构及特点 ................................................................................ 5 5.1.4 电励磁同步风力发电机结构及特点 .......................................................................... 1 5 5.2 全功率变流器风电机组变流器 ............................................................................................. 1 6 5.2.1 电机侧变流器控制策略 ............................................................................................. 1 7 5.2.1 电网侧变流器控制策略 ............................................................................................. 1 9 5.1 全功率变流器风电机组的工作原理 5.1.1 全功率变流器风电机组传动链形式 随着现代风电机组的额定功率呈现上升趋势，风轮桨叶长度逐渐增加而转速降低。例如：额定功率为5MW 的风电机组桨叶长度超过60 米，转子额定转速为10rpm 左右。当发电机为两对极时，为了使5MW 风力发电机通过交流方式直接与额定频率为50Hz 的电网相连，机械齿轮箱变速比应为150。齿轮箱变速比的增加，给兆瓦级风电机组变速箱的设计和制造提出了挑战。风电机组功率及变速箱变速比增大时，其尺寸、重量及摩擦磨损也在增加。作为另外一种选择，风力发电机可以采用全功率变流器以 AC/DC/AC 的方式与电网相连。 全功率变流器是一种由直流环节连接两组电力电子变换器组成的背靠背变频系统。这两个变频器分别为电网侧变换器和发电机侧变换器。发电机侧变换器接受感应发电机产生的有功功率，并将功率通过直流环节送往电网侧变换器。发电机侧变换器也用来通过感应发电机的定子端对感应发电机励磁。电网侧变换器接受通过直流环节输送来的有功功率，并将其送到电网，即它平衡了直流环节两侧的电压。根据所选的控制...
