全向和定向天线

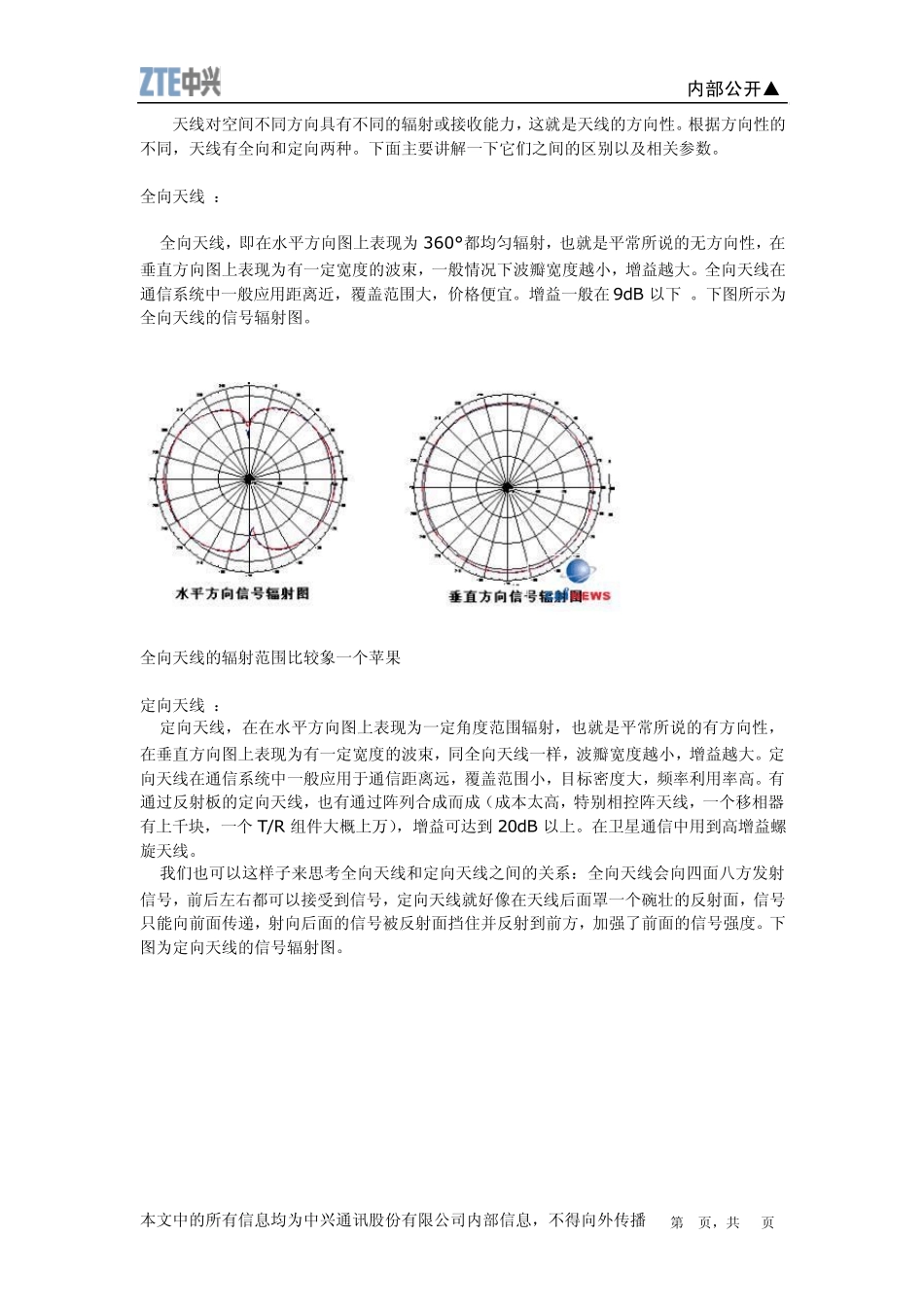

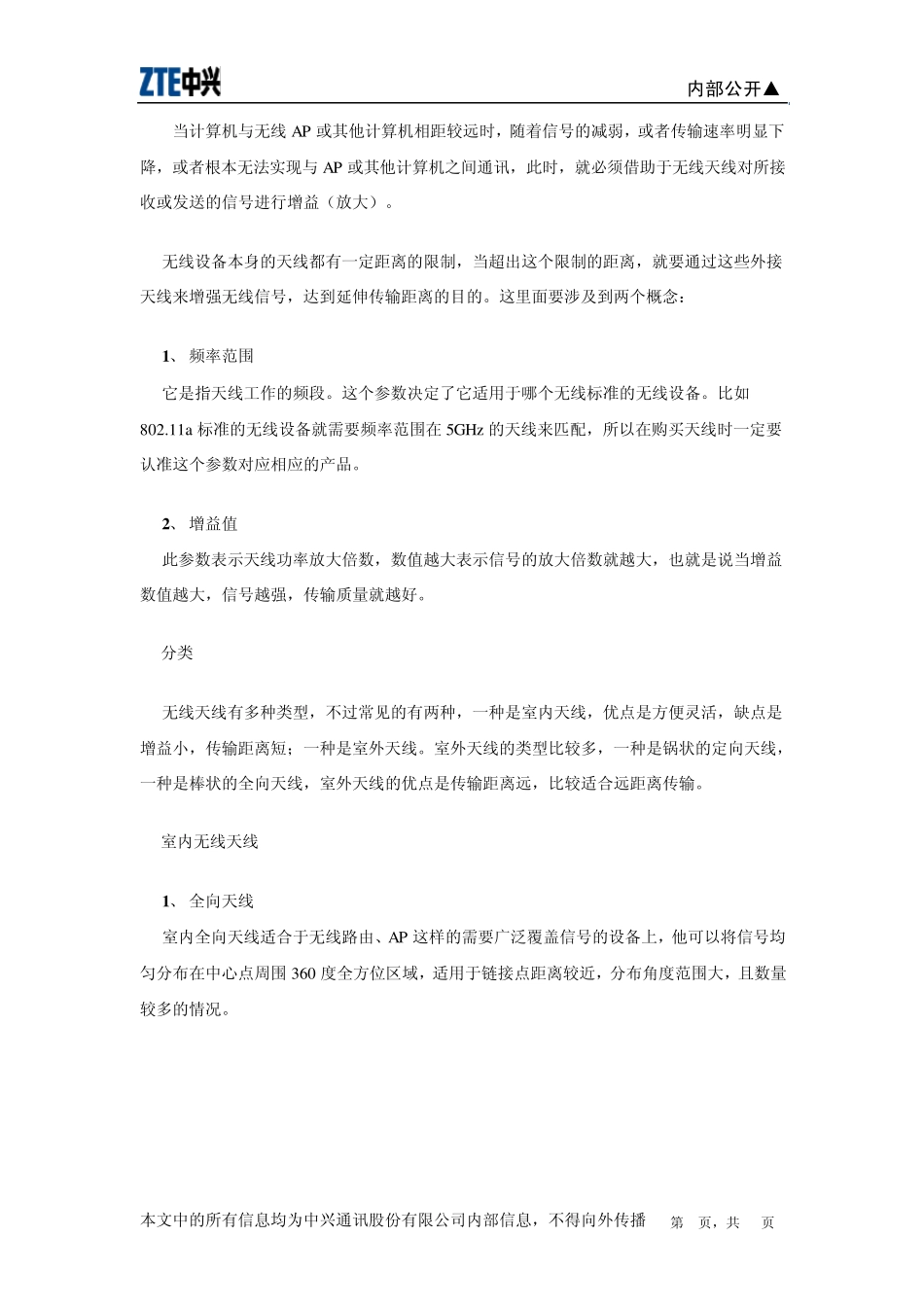

内部公开▲ 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播 第1页，共10页 天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。根据方向性的不同，天线有全向和定向两种。下面主要讲解一下它们之间的区别以及相关参数。 全向天线 ： 全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性，在垂直方向图上表现为有一定宽度的波束，一般情况下波瓣宽度越小，增益越大。全向天线在通信系统中一般应用距离近，覆盖范围大，价格便宜。增益一般在 9dB 以下 。下图所示为全向天线的信号辐射图。 全向天线的辐射范围比较象一个苹果 定向天线 ： 定向天线，在在水平方向图上表现为一定角度范围辐射，也就是平常所说的有方向性，在垂直方向图上表现为有一定宽度的波束，同全向天线一样，波瓣宽度越小，增益越大。定向天线在通信系统中一般应用于通信距离远，覆盖范围小，目标密度大，频率利用率高。有通过反射板的定向天线，也有通过阵列合成而成（成本太高，特别相控阵天线，一个移相器有上千块，一个 T/R 组件大概上万），增益可达到 20dB 以上。在卫星通信中用到高增益螺旋天线。 我们也可以这样子来思考全向天线和定向天线之间的关系：全向天线会向四面八方发射信号，前后左右都可以接受到信号，定向天线就好像在天线后面罩一个碗壮的反射面，信号只能向前面传递，射向后面的信号被反射面挡住并反射到前方，加强了前面的信号强度。下图为定向天线的信号辐射图。 内部公开▲ 本文中的所有信息均为中兴通讯股份有限公司内部信息，不得向外传播 第2页，共10页 定向天线的主要辐射范围象个倒立的不太完整的圆锥 通过上文我们能够形象的认识到什么是全向天线，什么是定向天线，那么在实际应用时该注意些什么呢？ 天线的选购 如果需要满足多个站点，并且这些站点是分布在AP 的不同方向时，需要采用全向天线；如果集中在一个方向，建议采用定向天线；另外还要考虑天线的接头形式是否和AP 匹配、天线的增益大小等是否符合您的需求； 天线的安装 对于室外天线，天线与无线AP 之间需要增加防雷设备；定向天线要注意天线的正面朝向远端站点的方向；天线应该安装在尽可能高的位置，天线和站点之间尽可能满足视距（肉眼可见，中间避开障碍）。 附：TL-ANT2414A 天线参数 增益：14dBi （天线的重要参数，一般来说越大越好） 驻波比：<1.92 （反映发射能量是否能够有效传...
