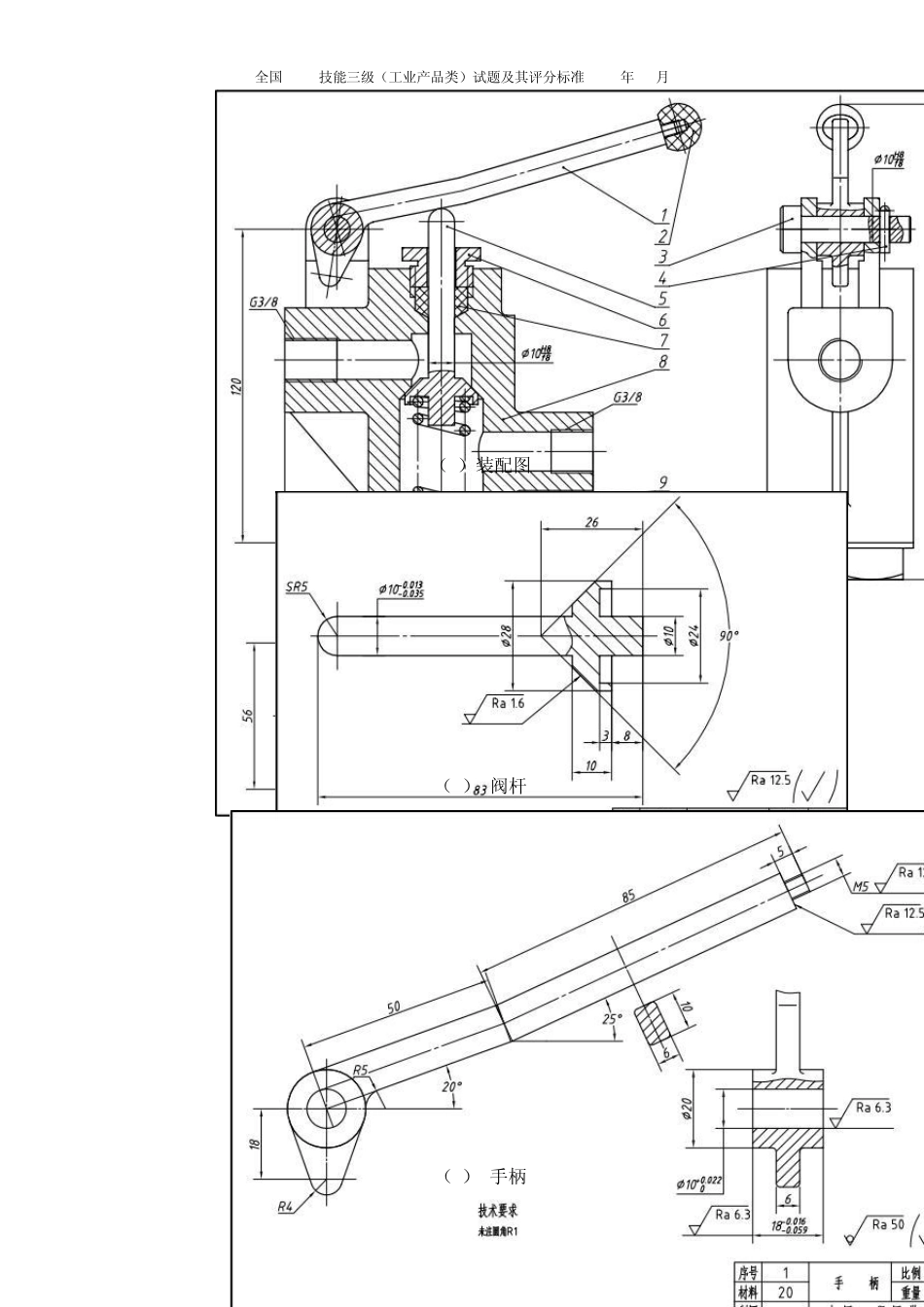

全国CAD技能三级（工业产品类）试题及其评分标准2010年12月 1 参考评分标准 第 X 期 CAD技能三级(高级三维数字建模师)考试试题工业产品类 一、综合题（曲面造型 20分+渲染 20分+动画 20 分=60分） 1．曲面造型（20分） 完成图 1所示某型水龙头的造型。造型过程中所需的尺寸可自行定义，但要求最后 所生成的零件外形接头与图示相似（其中开关手柄与阀体为中空结构）。 分值分配： （1）阀体，8分； （2）出水滤网，2分； （3）开关手柄，5分； （4）连接段，1分； （5）下水操纵杆，2分； （6）整体效果，2分。 2．模型与场景渲染（纹理、场景）（20 分） 要求与分值分配： （1）展示台设计：按照商品展示的要求自行设计展示台，可以放置在大理石地面 或者木制台面上，背景可自主设计（3分） ； （2）赋材质：根据个人喜好给水龙头各部分赋予材质，要求阀体为不锈钢，连接 段为黄铜，其余可任选（每部分1.5分） ； （3）灯光设计：加 上必 要的灯光（要求至 少 有 一盏 聚 光灯与若 干 泛 光灯等 ，颜 色 等 参数自定） （2分） ； （4）渲染：对 模型和 场景进 行渲染（4分） ； 图 1 水龙头全国CAD技能三级（工业产品类）试题及其评分标准2010年12月 2 （5）整体效果（3.5分）。 3．动画制作（20分） 制作展示水龙头结构及功能的动画，要求在整个动画中体现如下动画技术： （1）摄影机动画（变焦与推拉效果）（3分）； （2）摄影机路径动画（摄影机绕水龙头旋转展示水龙头外部结构特征）（3分）； （3）制作展示水龙头功能的动画：打开开关手柄，水从出水滤网盖下流出；关闭， 则水流截止；开关手柄可以360°范围内任意旋转；下水操纵杆可在一定范围内移动（6 分）； （4）通过灯光颜色与亮度变化来展示水龙头的质感（4分）； （5）整体效果（4分）。 二、零件参数化和变量化设计（20分） 要求与分值分配： （1）根据图 2（b） “阀杆”零件的二维图构建三维模型，该模型用于完成第三题中 规定的装配过程仿真（4分） ； （2）参数化图中所示的一组参数：Ø1=Ø10，SR=SR5，Ø2=Ø28，Ø3=Ø24，L1=83， L2=26， L3=10， L4=3， L5=8， 建立这些参数间的关系式： SR=0.5Ø1， Ø2=2.8Ø1， Ø3=2.4Ø1， L1=8.3Ø1，L2=2.6Ø1，L3=Ø1，L4=0.3，L5=0.8Ø1（每个公式2分，共16分）。 三、装配仿真（20分） 要求与分值分配： （1）按照...
