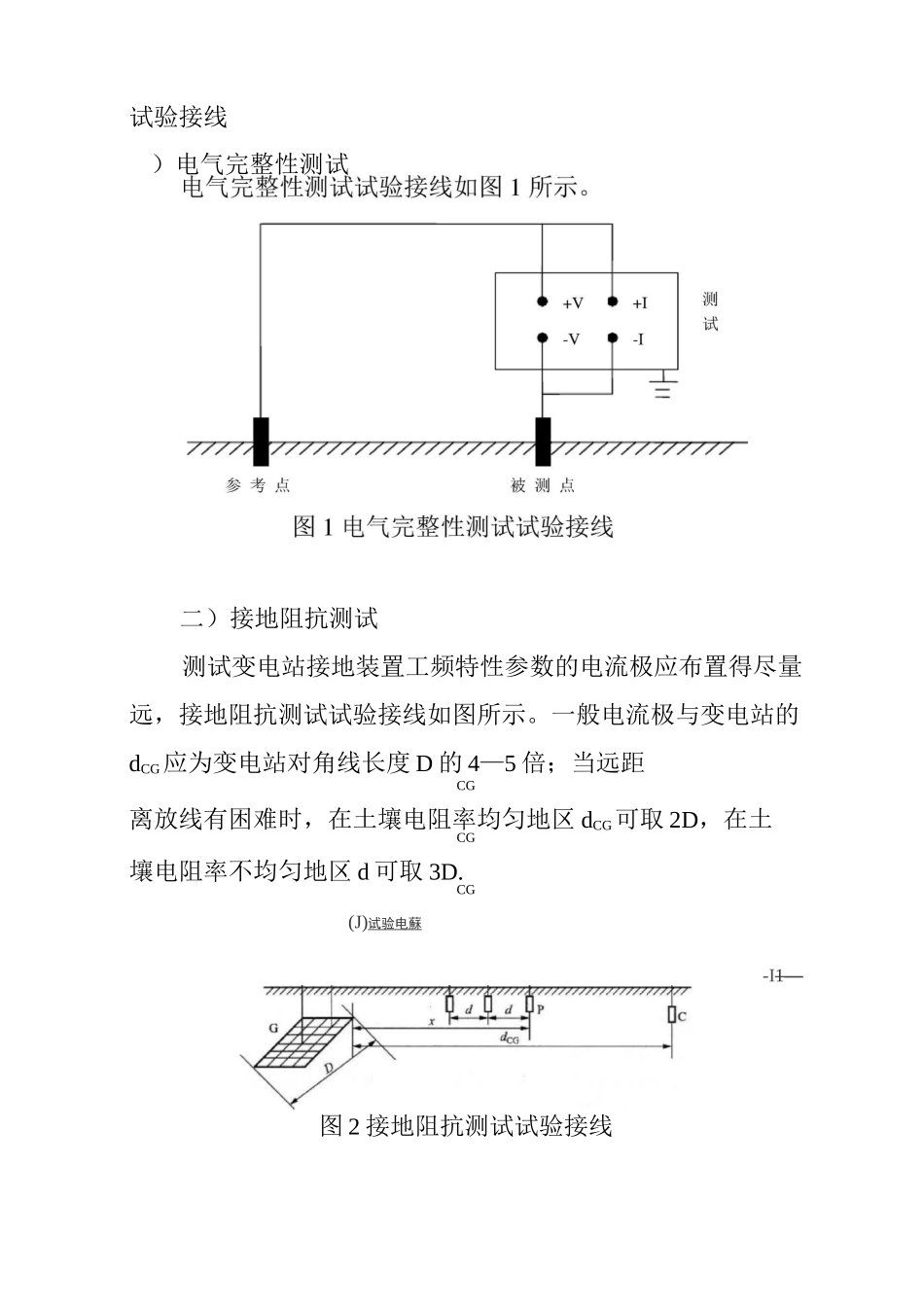

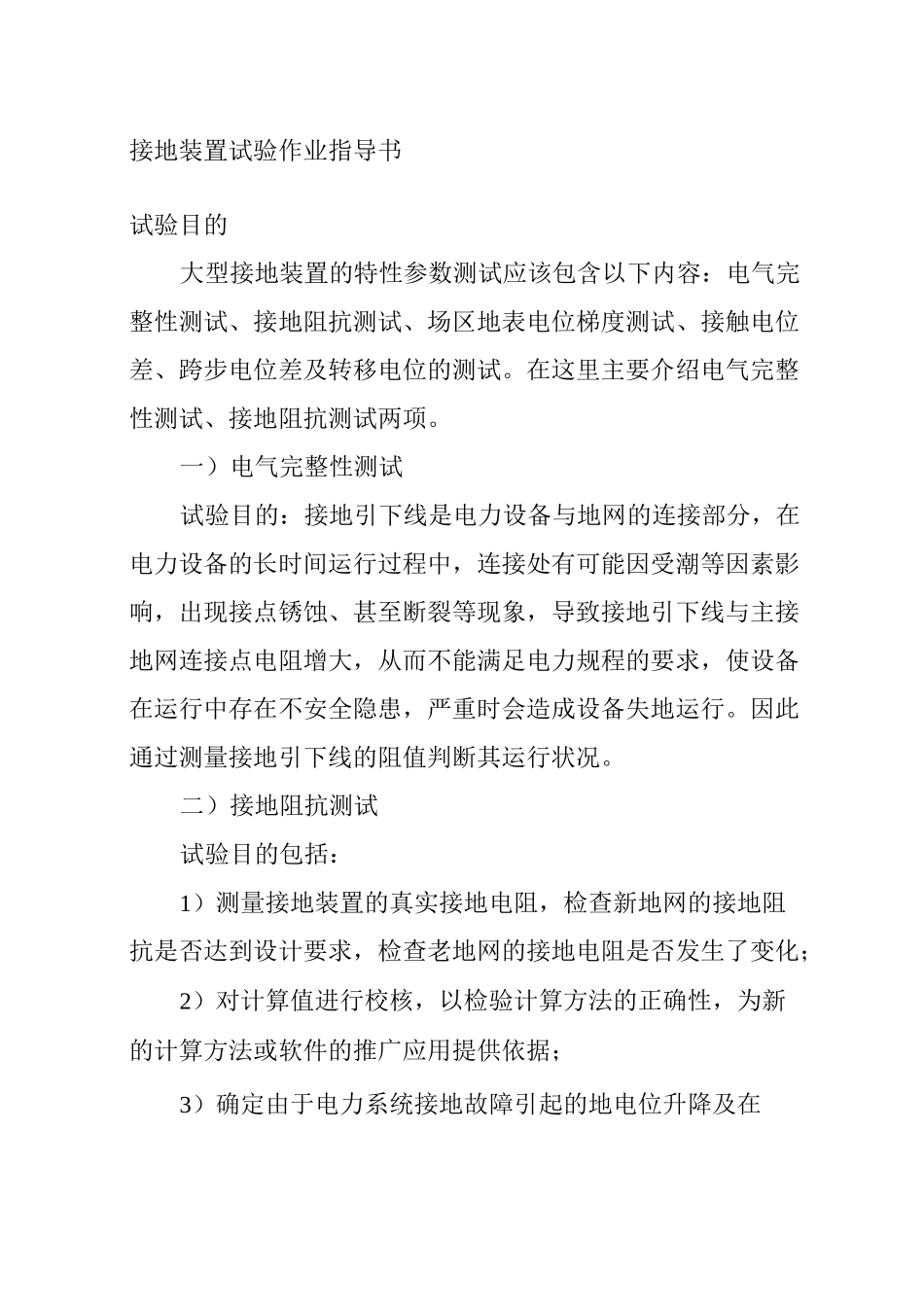

接地装置试验作业指导书试验目的大型接地装置的特性参数测试应该包含以下内容：电气完整性测试、接地阻抗测试、场区地表电位梯度测试、接触电位差、跨步电位差及转移电位的测试。在这里主要介绍电气完整性测试、接地阻抗测试两项。一）电气完整性测试试验目的：接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。因此通过测量接地引下线的阻值判断其运行状况。二）接地阻抗测试试验目的包括：1）测量接地装置的真实接地电阻，检查新地网的接地阻抗是否达到设计要求，检查老地网的接地电阻是否发生了变化；2）对计算值进行校核，以检验计算方法的正确性，为新的计算方法或软件的推广应用提供依据；3）确定由于电力系统接地故障引起的地电位升降及在45~67~89干湿温度计接地阻抗测试仪接地导通测试仪电流极若干若电源线根手锤个对讲机个整个地段内的电位变化；4）确定防雷保护接地装置的合适性；5）取得建筑物防雷保护、建筑物内设备防雷保护及有关人身安全所必须的设计数据。试验仪器试验所用仪器如表 1 所示。表 1 接地装置特性参数测量试验所用仪器列表名称单位数量试验接线）电气完整性测试二）接地阻抗测试测试变电站接地装置工频特性参数的电流极应布置得尽量远，接地阻抗测试试验接线如图所示。一般电流极与变电站的dCG应为变电站对角线长度 D 的 4—5 倍；当远距CG离放线有困难时，在土壤电阻率均匀地区 dCG可取 2D，在土CG壤电阻率不均匀地区 d 可取 3D.CG(J)试验电蘇-I1—图 2 接地阻抗测试试验接线G—被试接地装置；D—被试接地装置最大对角线长度；C—电流极；P—电压极；d—电流极与被试装置边缘的距离；d 一电压 CG极间隔；X—电压极与被试装置边缘的距离；试验步骤一）电气完整性测试1）将测试仪接地，测试仪正极电流线接参考点接地引下线上端，正极电压线接下端，测试仪负极电流线接被测点接地引下线上端，负极电压线接下端；2）检查试验接线正确，确保接触良好，工作人员与施加电压部位保持足够安全距离，操作人员征得试验负责人许可后，接通测试仪电源；3）按测试键测试，待充电电流及测试数据稳定后记录试验结果;4）按复位键，待仪器放电完毕后断开电源，操作人员向试验负责人汇报试验结束后，...
