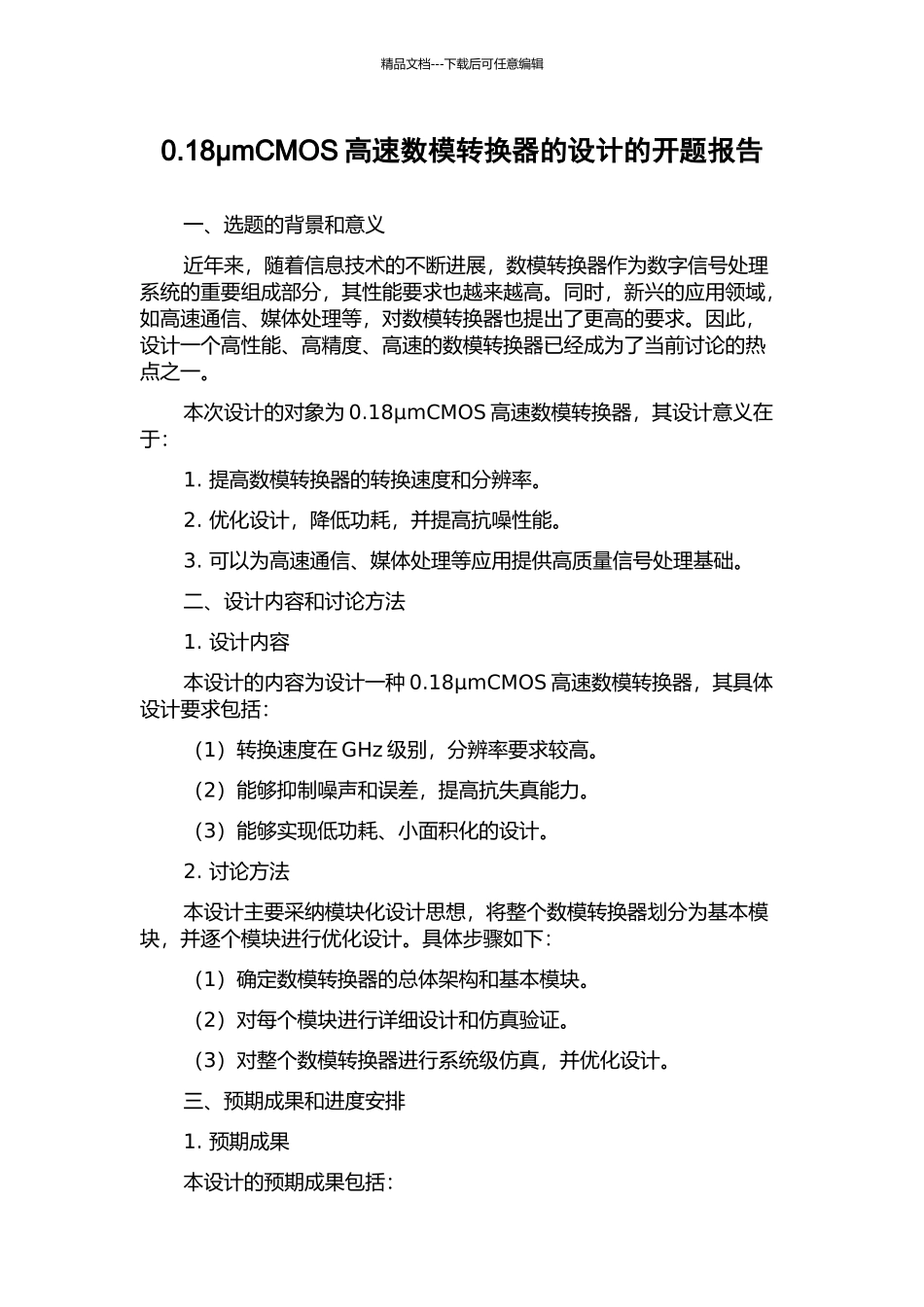

精品文档---下载后可任意编辑0.18μmCMOS 高速数模转换器的设计的开题报告一、选题的背景和意义近年来,随着信息技术的不断进展,数模转换器作为数字信号处理系统的重要组成部分,其性能要求也越来越高。同时,新兴的应用领域,如高速通信、媒体处理等,对数模转换器也提出了更高的要求。因此,设计一个高性能、高精度、高速的数模转换器已经成为了当前讨论的热点之一。本次设计的对象为 0.18μmCMOS 高速数模转换器,其设计意义在于:1. 提高数模转换器的转换速度和分辨率。2. 优化设计,降低功耗,并提高抗噪性能。3. 可以为高速通信、媒体处理等应用提供高质量信号处理基础。二、设计内容和讨论方法1. 设计内容本设计的内容为设计一种 0.18μmCMOS 高速数模转换器,其具体设计要求包括:(1)转换速度在 GHz 级别,分辨率要求较高。(2)能够抑制噪声和误差,提高抗失真能力。(3)能够实现低功耗、小面积化的设计。2. 讨论方法本设计主要采纳模块化设计思想,将整个数模转换器划分为基本模块,并逐个模块进行优化设计。具体步骤如下:(1)确定数模转换器的总体架构和基本模块。(2)对每个模块进行详细设计和仿真验证。(3)对整个数模转换器进行系统级仿真,并优化设计。三、预期成果和进度安排1. 预期成果本设计的预期成果包括:精品文档---下载后可任意编辑(1)设计出 0.18μmCMOS 高速数模转换器,并实现系统级仿真。(2)优化设计,提高性能,实现高速、高精度、低功耗的设计。(3)通过测试验证设计效果,并撰写设计报告。2. 进度安排本设计的进度安排如下:(1)第 1-2 周:综述文献,讨论数模转换器的设计思路和方法。(2)第 3-5 周:确定数模转换器的总体架构和基本模块,开始设计和仿真验证。(3)第 6-7 周:对每个模块进行优化设计,并进行系统级仿真。(4)第 8-9 周:测试验证设计效果,并撰写设计报告。四、存在的问题和解决途径1. 存在的问题(1)在设计中遇到的复杂性问题,如处理大量数据。(2)设计中面对的噪声和误差问题。(3)如何减小功耗,提高抗噪性能。2. 解决途径(1)采纳模块化思想,将整个数模转换器划分为基本模块,对每个模块进行优化设计。(2)采纳噪声和误差处理技术,提高抗噪性能。(3)采纳节能设计思想,降低功耗。
