10kV-10MVar并联混合型有源电力滤波器研制的开题报告

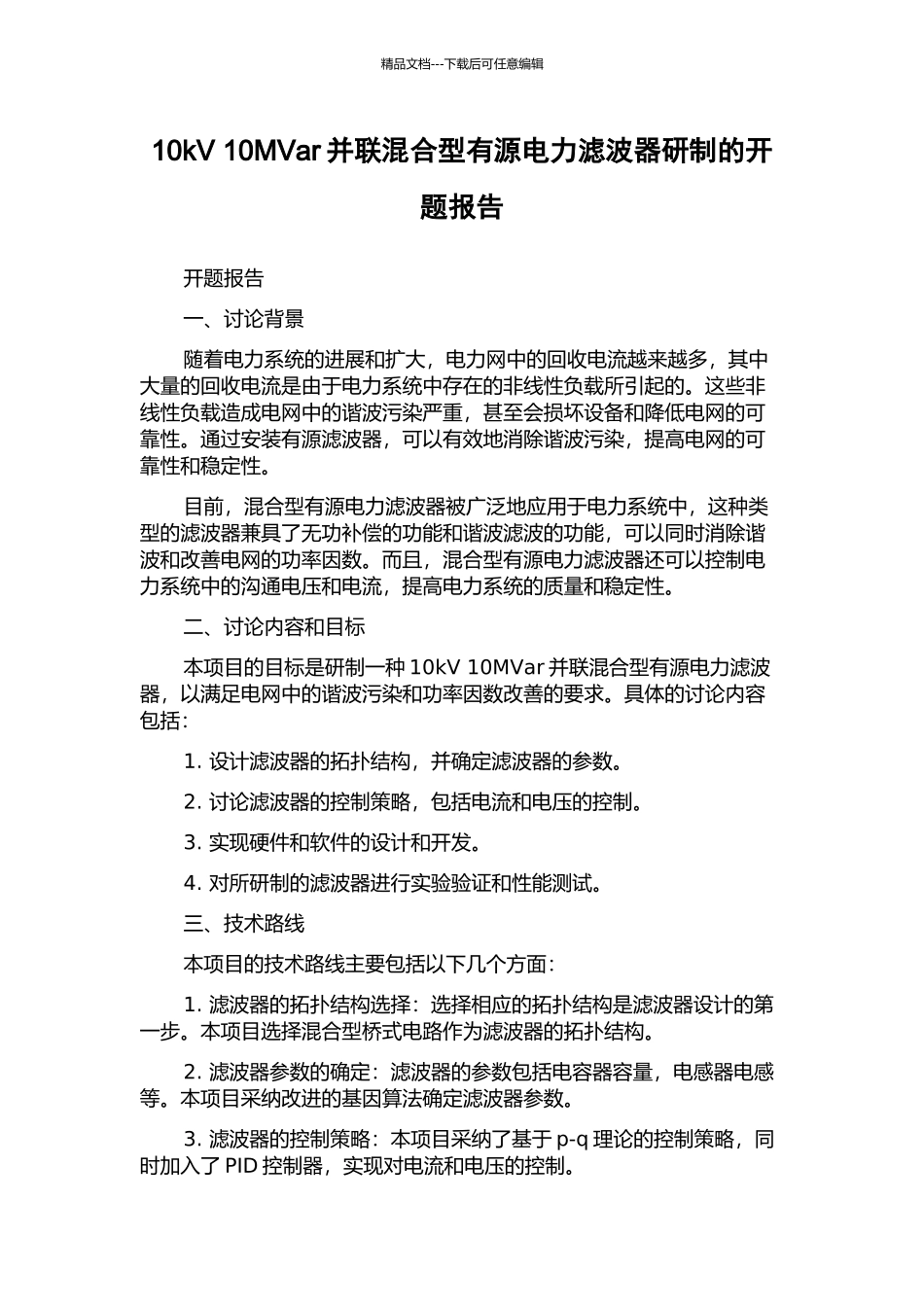

10kV-10MVar并联混合型有源电力滤波器研制的开题报告_第1页
1/2

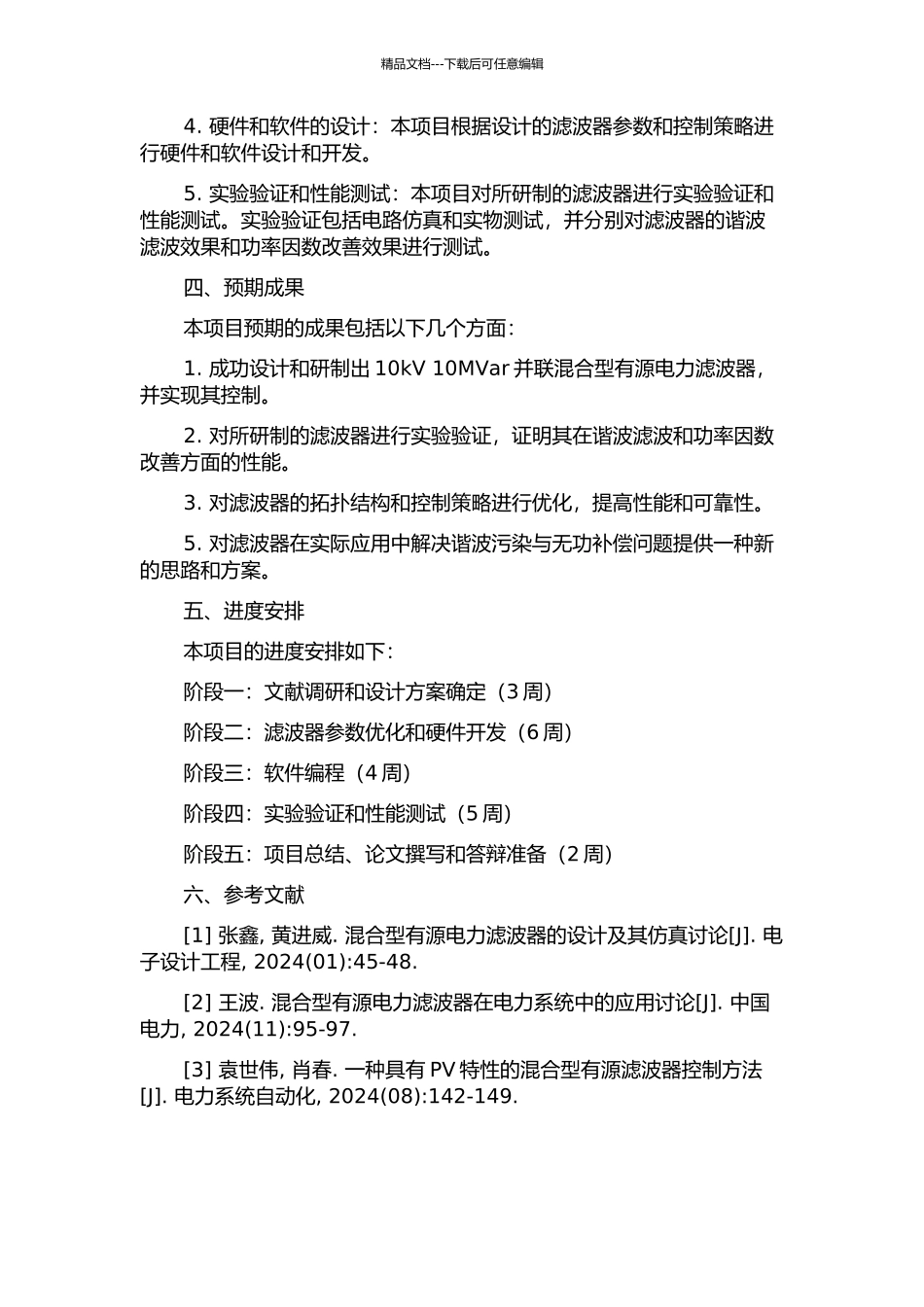

10kV-10MVar并联混合型有源电力滤波器研制的开题报告_第2页
2/2
精品文档---下载后可任意编辑10kV 10MVar 并联混合型有源电力滤波器研制的开题报告开题报告一、讨论背景随着电力系统的进展和扩大,电力网中的回收电流越来越多,其中大量的回收电流是由于电力系统中存在的非线性负载所引起的。这些非线性负载造成电网中的谐波污染严重,甚至会损坏设备和降低电网的可靠性。通过安装有源滤波器,可以有效地消除谐波污染,提高电网的可靠性和稳定性。目前,混合型有源电力滤波器被广泛地应用于电力系统中,这种类型的滤波器兼具了无功补偿的功能和谐波滤波的功能,可以同时消除谐波和改善电网的功率因数。而且,混合型有源电力滤波器还可以控制电力系统中的沟通电压和电流,提高电力系统的质量和稳定性。二、讨论内容和目标本项目的目标是研制一种 10kV 10MVar 并联混合型有源电力滤波器,以满足电网中的谐波污染和功率因数改善的要求。具体的讨论内容包括:1. 设计滤波器的拓扑结构,并确定滤波器的参数。2. 讨论滤波器的控制策略,包括电流和电压的控制。3. 实现硬件和软件的设计和开发。4. 对所研制的滤波器进行实验验证和性能测试。三、技术路线本项目的技术路线主要包括以下几个方面:1. 滤波器的拓扑结构选择:选择相应的拓扑结构是滤波器设计的第一步。本项目选择混合型桥式电路作为滤波器的拓扑结构。2. 滤波器参数的确定:滤波器的参数包括电容器容量,电感器电感等。本项目采纳改进的基因算法确定滤波器参数。3. 滤波器的控制策略:本项目采纳了基于 p-q 理论的控制策略,同时加入了 PID 控制器,实现对电流和电压的控制。精品文档---下载后可任意编辑4. 硬件和软件的设计:本项目根据设计的滤波器参数和控制策略进行硬件和软件设计和开发。5. 实验验证和性能测试:本项目对所研制的滤波器进行实验验证和性能测试。实验验证包括电路仿真和实物测试,并分别对滤波器的谐波滤波效果和功率因数改善效果进行测试。四、预期成果本项目预期的成果包括以下几个方面:1. 成功设计和研制出 10kV 10MVar 并联混合型有源电力滤波器,并实现其控制。2. 对所研制的滤波器进行实验验证,证明其在谐波滤波和功率因数改善方面的性能。3. 对滤波器的拓扑结构和控制策略进行优化,提高性能和可靠性。5. 对滤波器在实际应用中解决谐波污染与无功补偿问题提供一种新的思路和方案。五、进度安排本项目的进度安排如下:阶段一:文献调研和设计方案确定(3 周)阶段二:滤波器参数优化和硬件开发(6 ...
