12比特低功耗逐次逼近ADC设计的开题报告

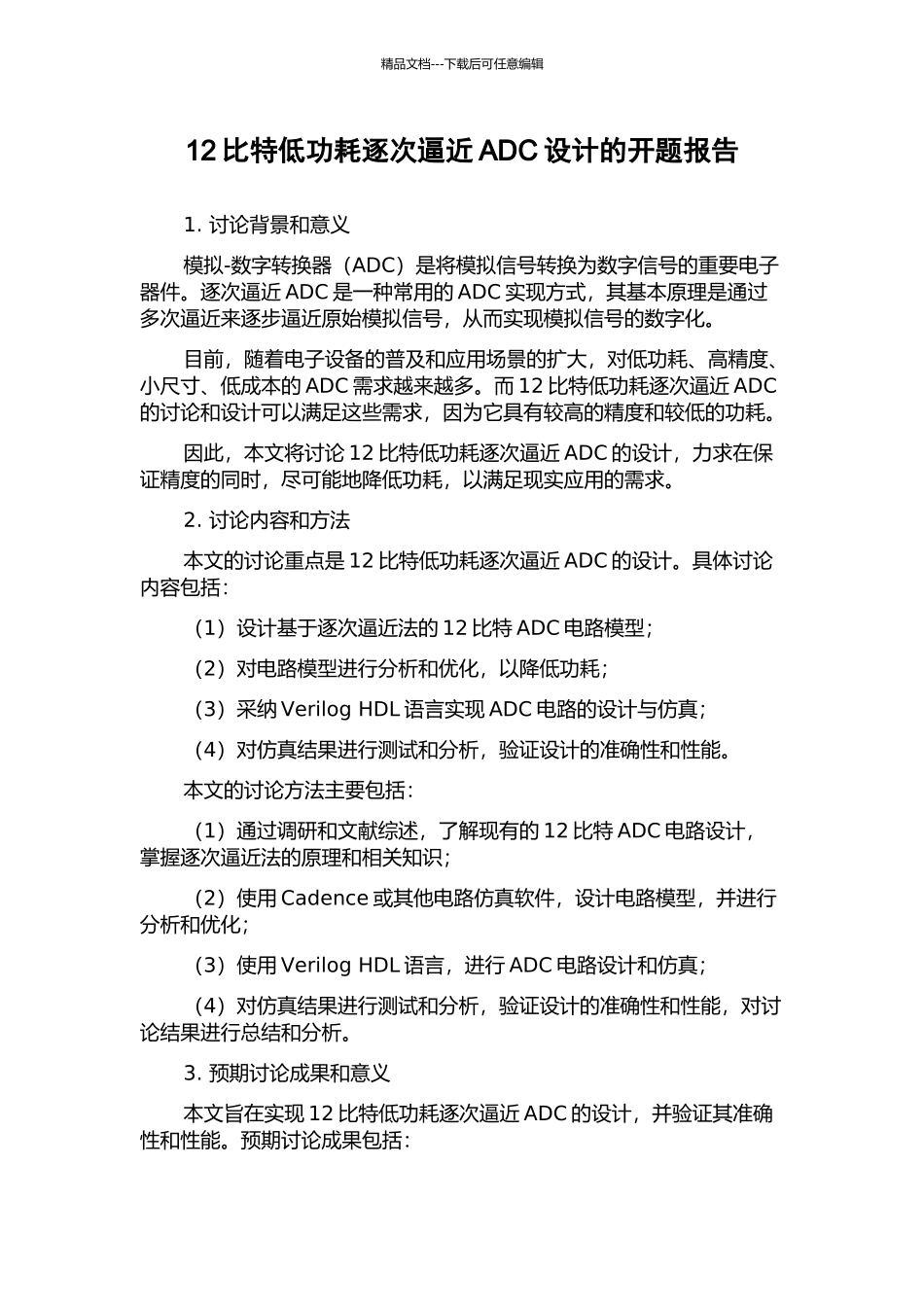

12比特低功耗逐次逼近ADC设计的开题报告_第1页
1/2

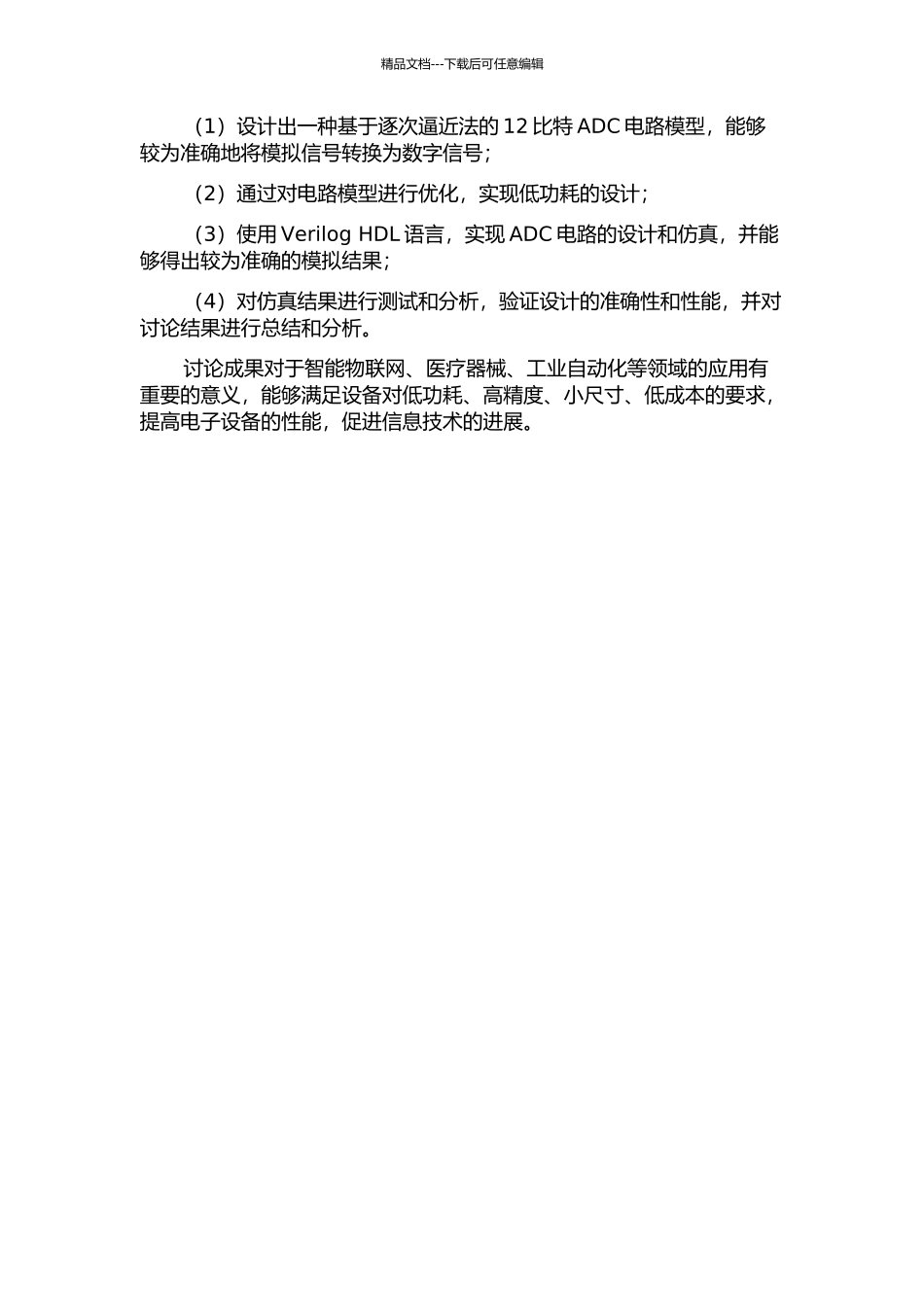

12比特低功耗逐次逼近ADC设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑12 比特低功耗逐次逼近 ADC 设计的开题报告1. 讨论背景和意义模拟-数字转换器(ADC)是将模拟信号转换为数字信号的重要电子器件。逐次逼近 ADC 是一种常用的 ADC 实现方式,其基本原理是通过多次逼近来逐步逼近原始模拟信号,从而实现模拟信号的数字化。目前,随着电子设备的普及和应用场景的扩大,对低功耗、高精度、小尺寸、低成本的 ADC 需求越来越多。而 12 比特低功耗逐次逼近 ADC的讨论和设计可以满足这些需求,因为它具有较高的精度和较低的功耗。因此,本文将讨论 12 比特低功耗逐次逼近 ADC 的设计,力求在保证精度的同时,尽可能地降低功耗,以满足现实应用的需求。2. 讨论内容和方法本文的讨论重点是 12 比特低功耗逐次逼近 ADC 的设计。具体讨论内容包括:(1)设计基于逐次逼近法的 12 比特 ADC 电路模型;(2)对电路模型进行分析和优化,以降低功耗;(3)采纳 Verilog HDL 语言实现 ADC 电路的设计与仿真;(4)对仿真结果进行测试和分析,验证设计的准确性和性能。本文的讨论方法主要包括:(1)通过调研和文献综述,了解现有的 12 比特 ADC 电路设计,掌握逐次逼近法的原理和相关知识;(2)使用 Cadence 或其他电路仿真软件,设计电路模型,并进行分析和优化;(3)使用 Verilog HDL 语言,进行 ADC 电路设计和仿真;(4)对仿真结果进行测试和分析,验证设计的准确性和性能,对讨论结果进行总结和分析。3. 预期讨论成果和意义本文旨在实现 12 比特低功耗逐次逼近 ADC 的设计,并验证其准确性和性能。预期讨论成果包括:精品文档---下载后可任意编辑(1)设计出一种基于逐次逼近法的 12 比特 ADC 电路模型,能够较为准确地将模拟信号转换为数字信号;(2)通过对电路模型进行优化,实现低功耗的设计;(3)使用 Verilog HDL 语言,实现 ADC 电路的设计和仿真,并能够得出较为准确的模拟结果;(4)对仿真结果进行测试和分析,验证设计的准确性和性能,并对讨论结果进行总结和分析。讨论成果对于智能物联网、医疗器械、工业自动化等领域的应用有重要的意义,能够满足设备对低功耗、高精度、小尺寸、低成本的要求,提高电子设备的性能,促进信息技术的进展。
