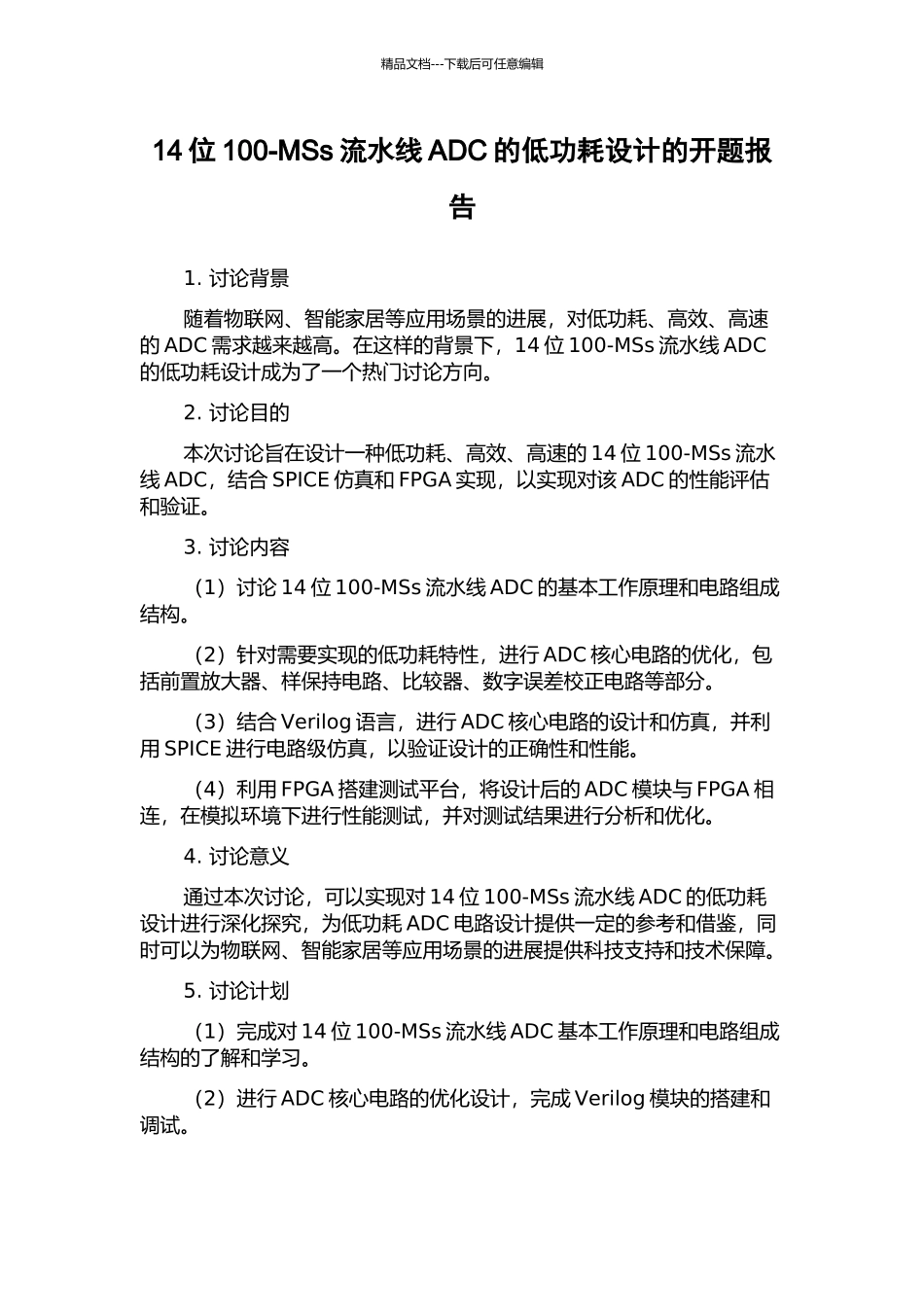

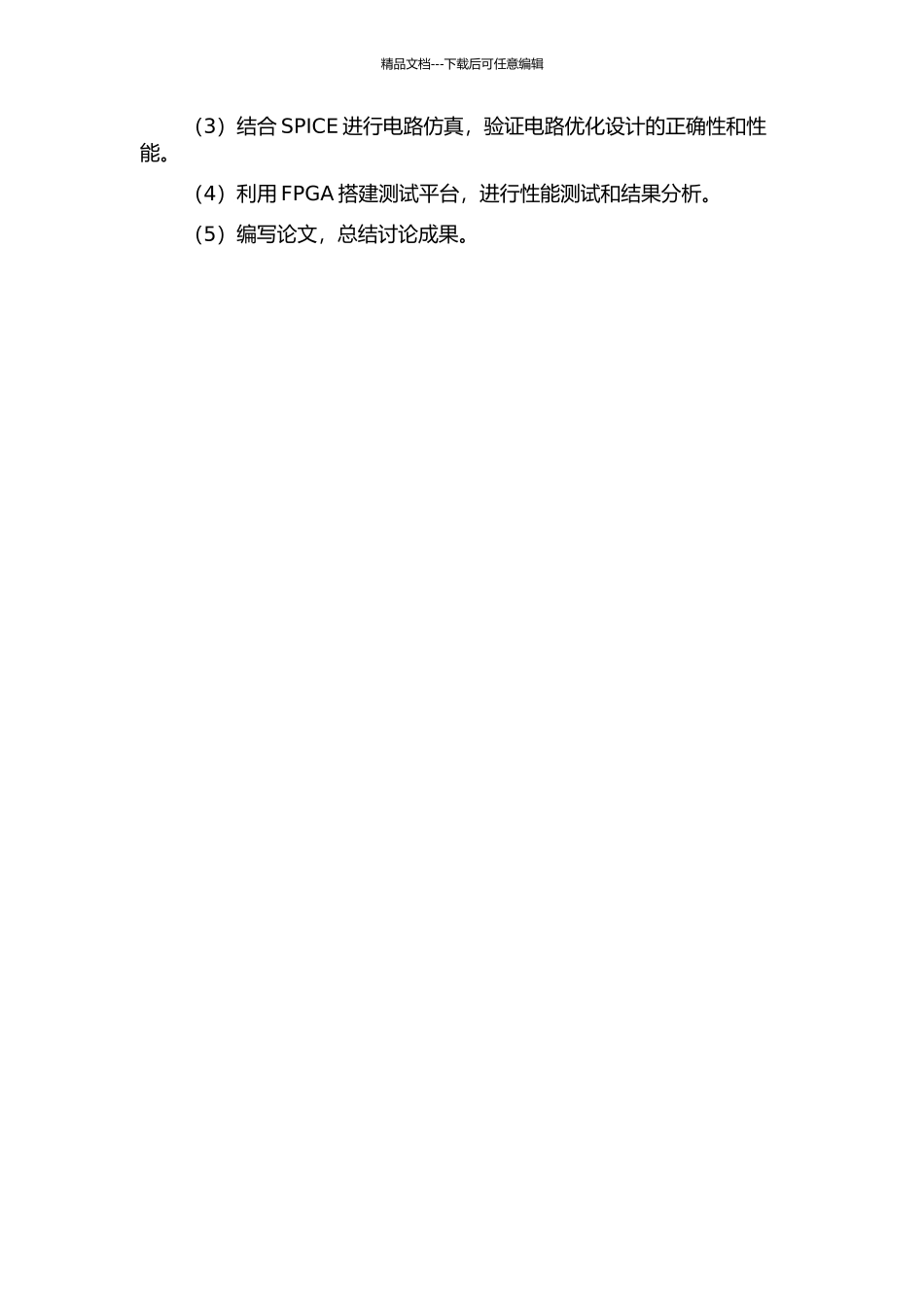

精品文档---下载后可任意编辑14 位 100-MSs 流水线 ADC 的低功耗设计的开题报告1. 讨论背景随着物联网、智能家居等应用场景的进展,对低功耗、高效、高速的 ADC 需求越来越高。在这样的背景下,14 位 100-MSs 流水线 ADC的低功耗设计成为了一个热门讨论方向。2. 讨论目的本次讨论旨在设计一种低功耗、高效、高速的 14 位 100-MSs 流水线 ADC,结合 SPICE 仿真和 FPGA 实现,以实现对该 ADC 的性能评估和验证。3. 讨论内容(1)讨论 14 位 100-MSs 流水线 ADC 的基本工作原理和电路组成结构。(2)针对需要实现的低功耗特性,进行 ADC 核心电路的优化,包括前置放大器、样保持电路、比较器、数字误差校正电路等部分。(3)结合 Verilog 语言,进行 ADC 核心电路的设计和仿真,并利用 SPICE 进行电路级仿真,以验证设计的正确性和性能。(4)利用 FPGA 搭建测试平台,将设计后的 ADC 模块与 FPGA 相连,在模拟环境下进行性能测试,并对测试结果进行分析和优化。4. 讨论意义通过本次讨论,可以实现对 14 位 100-MSs 流水线 ADC 的低功耗设计进行深化探究,为低功耗 ADC 电路设计提供一定的参考和借鉴,同时可以为物联网、智能家居等应用场景的进展提供科技支持和技术保障。5. 讨论计划(1)完成对 14 位 100-MSs 流水线 ADC 基本工作原理和电路组成结构的了解和学习。(2)进行 ADC 核心电路的优化设计,完成 Verilog 模块的搭建和调试。精品文档---下载后可任意编辑(3)结合 SPICE 进行电路仿真,验证电路优化设计的正确性和性能。(4)利用 FPGA 搭建测试平台,进行性能测试和结果分析。(5)编写论文,总结讨论成果。
