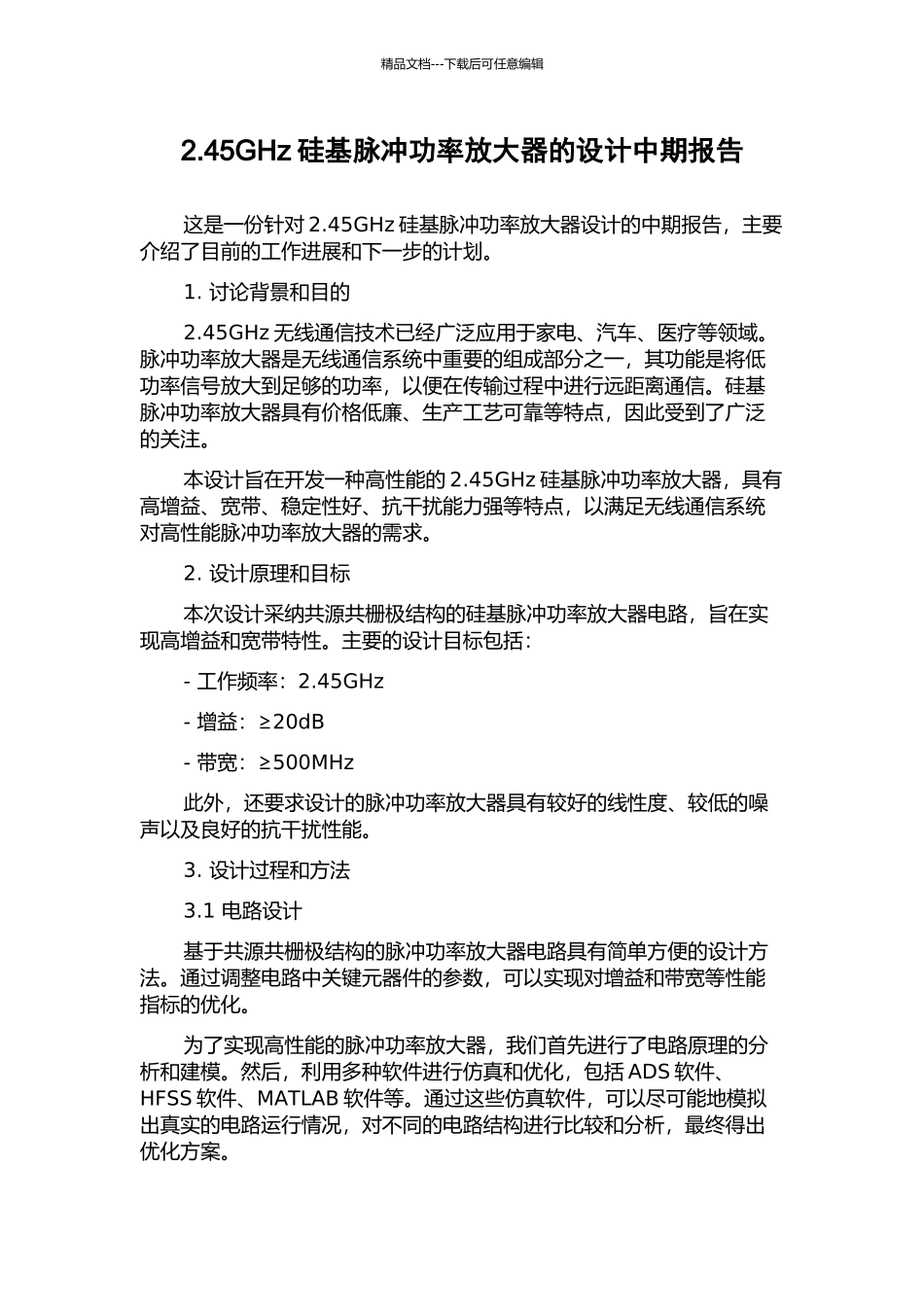

精品文档---下载后可任意编辑2.45GHz 硅基脉冲功率放大器的设计中期报告这是一份针对 2.45GHz 硅基脉冲功率放大器设计的中期报告,主要介绍了目前的工作进展和下一步的计划。1. 讨论背景和目的2.45GHz 无线通信技术已经广泛应用于家电、汽车、医疗等领域。脉冲功率放大器是无线通信系统中重要的组成部分之一,其功能是将低功率信号放大到足够的功率,以便在传输过程中进行远距离通信。硅基脉冲功率放大器具有价格低廉、生产工艺可靠等特点,因此受到了广泛的关注。本设计旨在开发一种高性能的 2.45GHz 硅基脉冲功率放大器,具有高增益、宽带、稳定性好、抗干扰能力强等特点,以满足无线通信系统对高性能脉冲功率放大器的需求。2. 设计原理和目标本次设计采纳共源共栅极结构的硅基脉冲功率放大器电路,旨在实现高增益和宽带特性。主要的设计目标包括:- 工作频率:2.45GHz- 增益:≥20dB- 带宽:≥500MHz此外,还要求设计的脉冲功率放大器具有较好的线性度、较低的噪声以及良好的抗干扰性能。3. 设计过程和方法3.1 电路设计基于共源共栅极结构的脉冲功率放大器电路具有简单方便的设计方法。通过调整电路中关键元器件的参数,可以实现对增益和带宽等性能指标的优化。为了实现高性能的脉冲功率放大器,我们首先进行了电路原理的分析和建模。然后,利用多种软件进行仿真和优化,包括 ADS 软件、HFSS 软件、MATLAB 软件等。通过这些仿真软件,可以尽可能地模拟出真实的电路运行情况,对不同的电路结构进行比较和分析,最终得出优化方案。精品文档---下载后可任意编辑3.2 元器件选型和测试电路中的关键元器件包括晶体管、电容器、电感器等。为了满足设计的性能要求,我们选用了质量较高的元器件,在进行实验测试前对这些元器件进行了严格的选型和测试。对于选定的元器件,我们通过标准测试电路及相关的仪器设备进行了各项测试。这些测试结果不仅可以作为后续实验结果的参考,也可以用于优化电路设计和仿真模型。4. 下一步计划目前,我们已经初步完成了 2.45GHz 硅基脉冲功率放大器的设计和仿真。为了进一步验证设计的效果和实际性能,下一步主要计划如下:- 制作样品并进行测试:基于优化过的电路设计,利用 PCB 板进行样品制作,并通过实验测试来验证设计结果和仿真模型。- 对实验结果进行优化:通过实验结果进行电路分析和优化,进一步完善设计方案和仿真模型。- 进一步性能测试:通过对样品的性能测试,进一步验证硅基脉冲...
