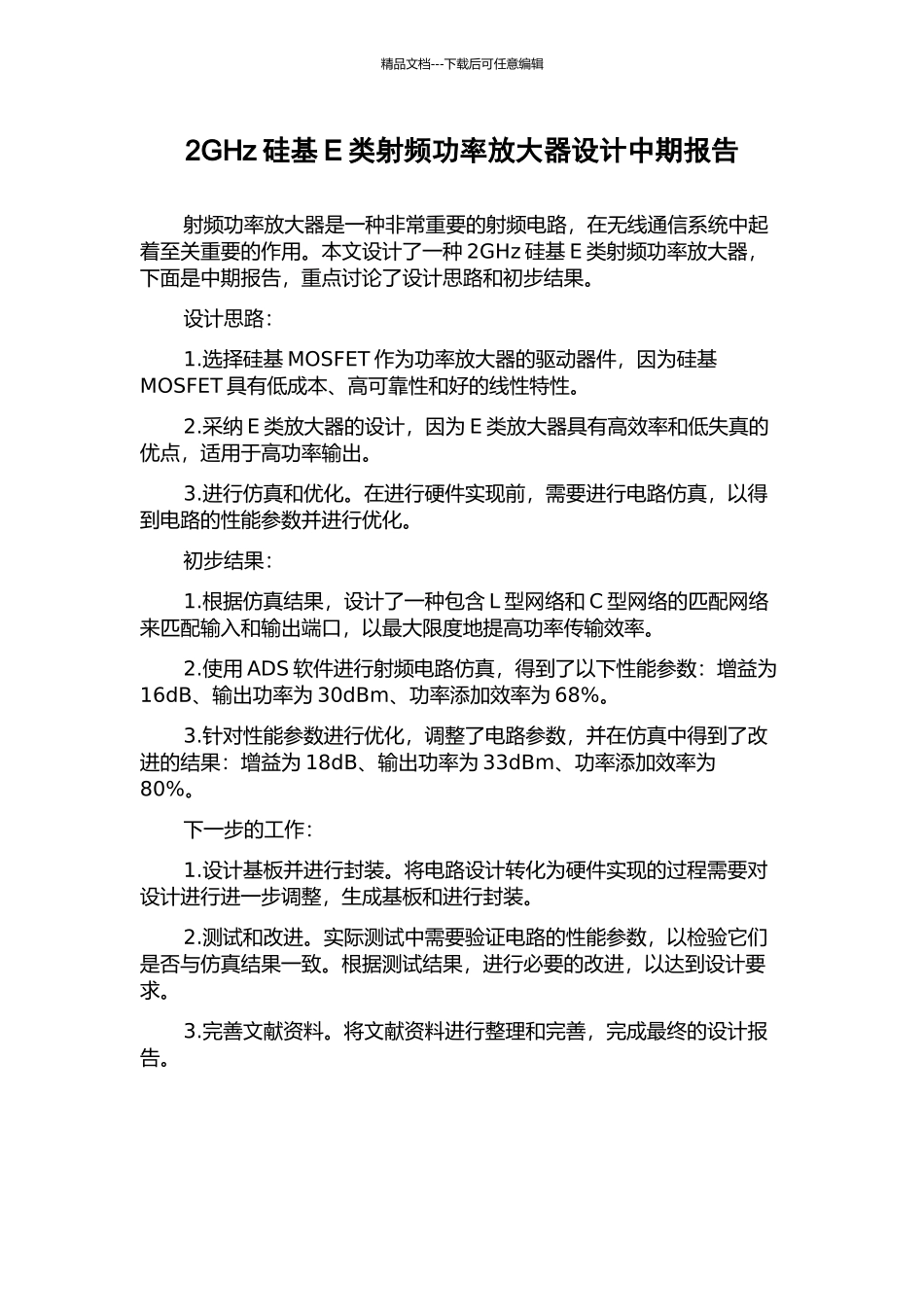

2GHz硅基E类射频功率放大器设计中期报告_第1页
1/1
精品文档---下载后可任意编辑2GHz 硅基 E 类射频功率放大器设计中期报告射频功率放大器是一种非常重要的射频电路,在无线通信系统中起着至关重要的作用。本文设计了一种 2GHz 硅基 E 类射频功率放大器,下面是中期报告,重点讨论了设计思路和初步结果。设计思路:1.选择硅基 MOSFET 作为功率放大器的驱动器件,因为硅基MOSFET 具有低成本、高可靠性和好的线性特性。2.采纳 E 类放大器的设计,因为 E 类放大器具有高效率和低失真的优点,适用于高功率输出。3.进行仿真和优化。在进行硬件实现前,需要进行电路仿真,以得到电路的性能参数并进行优化。初步结果:1.根据仿真结果,设计了一种包含 L 型网络和 C 型网络的匹配网络来匹配输入和输出端口,以最大限度地提高功率传输效率。2.使用 ADS 软件进行射频电路仿真,得到了以下性能参数:增益为16dB、输出功率为 30dBm、功率添加效率为 68%。3.针对性能参数进行优化,调整了电路参数,并在仿真中得到了改进的结果:增益为 18dB、输出功率为 33dBm、功率添加效率为80%。下一步的工作:1.设计基板并进行封装。将电路设计转化为硬件实现的过程需要对设计进行进一步调整,生成基板和进行封装。2.测试和改进。实际测试中需要验证电路的性能参数,以检验它们是否与仿真结果一致。根据测试结果,进行必要的改进,以达到设计要求。3.完善文献资料。将文献资料进行整理和完善,完成最终的设计报告。
