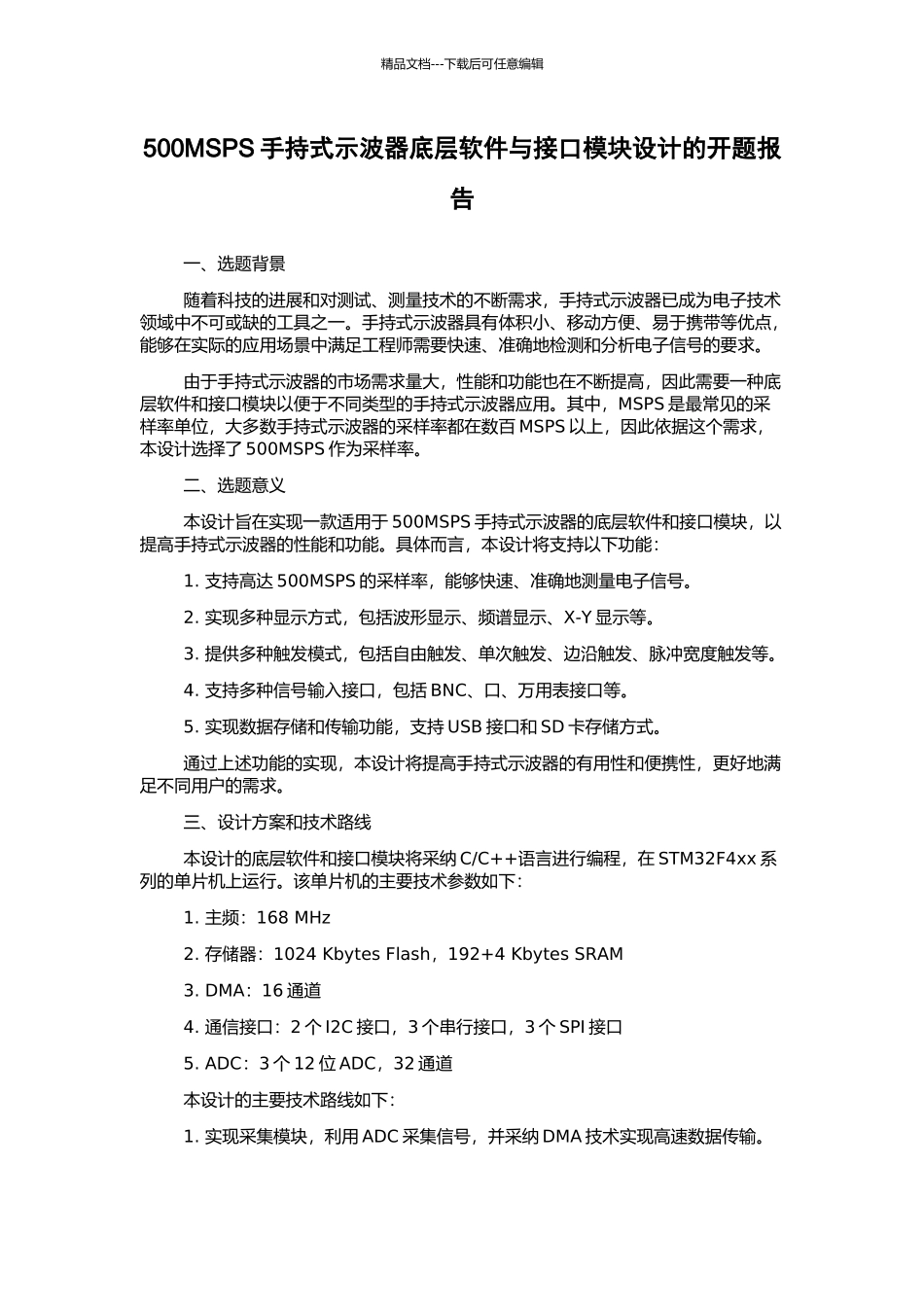

精品文档---下载后可任意编辑500MSPS 手持式示波器底层软件与接口模块设计的开题报告一、选题背景随着科技的进展和对测试、测量技术的不断需求，手持式示波器已成为电子技术领域中不可或缺的工具之一。手持式示波器具有体积小、移动方便、易于携带等优点，能够在实际的应用场景中满足工程师需要快速、准确地检测和分析电子信号的要求。由于手持式示波器的市场需求量大，性能和功能也在不断提高，因此需要一种底层软件和接口模块以便于不同类型的手持式示波器应用。其中，MSPS 是最常见的采样率单位，大多数手持式示波器的采样率都在数百 MSPS 以上，因此依据这个需求，本设计选择了 500MSPS 作为采样率。二、选题意义本设计旨在实现一款适用于 500MSPS 手持式示波器的底层软件和接口模块，以提高手持式示波器的性能和功能。具体而言，本设计将支持以下功能：1. 支持高达 500MSPS 的采样率，能够快速、准确地测量电子信号。2. 实现多种显示方式，包括波形显示、频谱显示、X-Y 显示等。3. 提供多种触发模式，包括自由触发、单次触发、边沿触发、脉冲宽度触发等。4. 支持多种信号输入接口，包括 BNC、口、万用表接口等。5. 实现数据存储和传输功能，支持 USB 接口和 SD 卡存储方式。通过上述功能的实现，本设计将提高手持式示波器的有用性和便携性，更好地满足不同用户的需求。三、设计方案和技术路线本设计的底层软件和接口模块将采纳 C/C++语言进行编程，在 STM32F4xx 系列的单片机上运行。该单片机的主要技术参数如下：1. 主频：168 MHz2. 存储器：1024 Kbytes Flash，192+4 Kbytes SRAM3. DMA：16 通道4. 通信接口：2 个 I2C 接口，3 个串行接口，3 个 SPI 接口5. ADC：3 个 12 位 ADC，32 通道本设计的主要技术路线如下：1. 实现采集模块，利用 ADC 采集信号，并采纳 DMA 技术实现高速数据传输。精品文档---下载后可任意编辑2. 实现显示模块，包括波形显示、频谱显示、X-Y 显示等，实现触发模块，包括自由触发、单次触发、边沿触发、脉冲宽度触发等。3. 实现控制模块，包括控制前端输入接口、添加功能实现等。4. 实现存储模块，支持 USB 接口和 SD 卡存储方式，可以将数据存储到电脑或者 SD 卡中。5. 完成整合模块，将所有模块整合到一起，实现底层软件和接口模块的设计。四、预期成果本设计最终预期成果为一款适用于 500MSPS 手持式示波器的底层软件和接口模块，能够实现高速数据采集、多种显示方式、多种触发模式、多种输入接口和多种数据存储方式，并具备较高的性能和有用性，能够满足不同类型的手持式示波器的应用需求。
