6位2GHz采样速率高速ADC设计的开题报告

6位2GHz采样速率高速ADC设计的开题报告_第1页
1/2

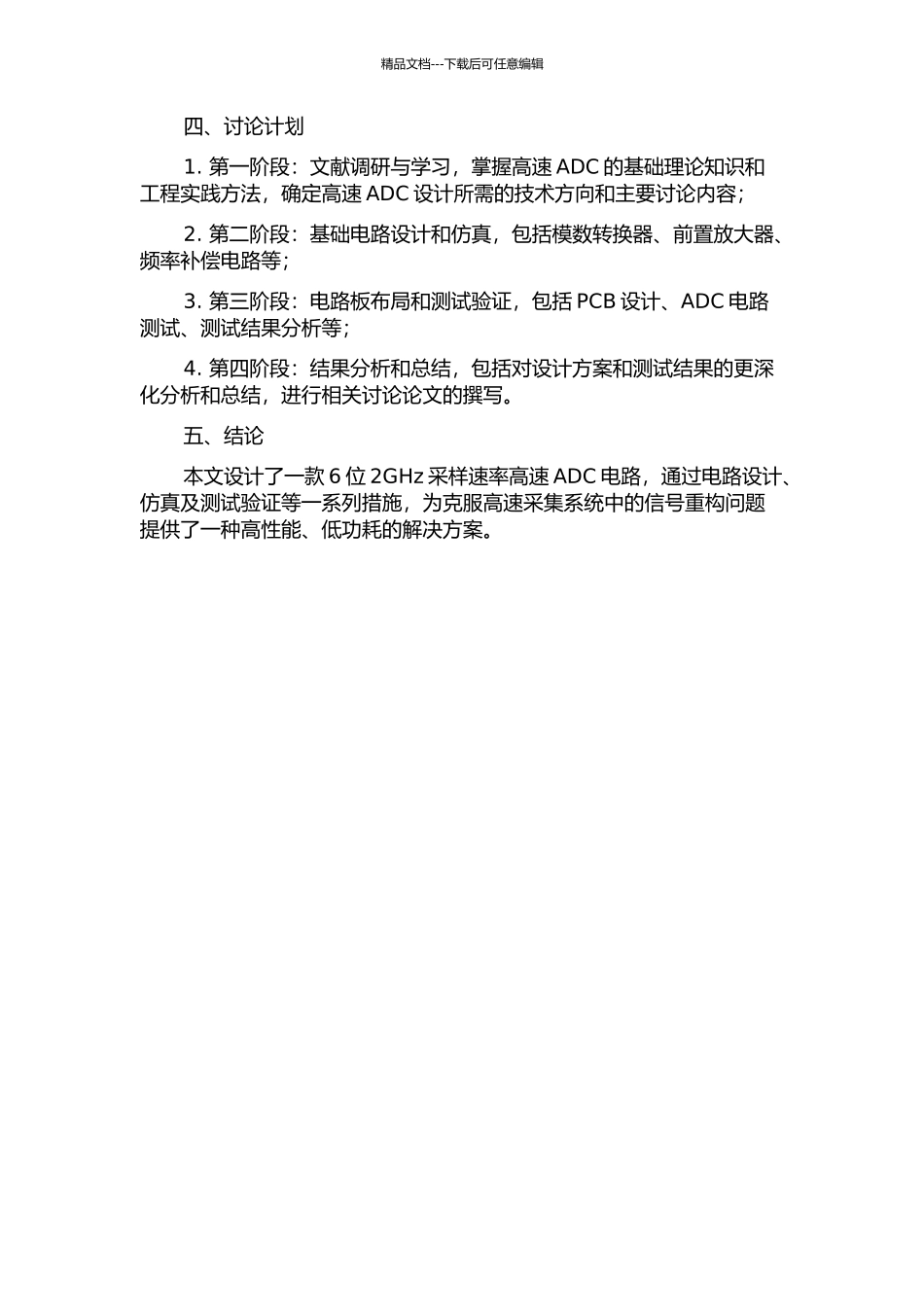

6位2GHz采样速率高速ADC设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑6 位 2GHz 采样速率高速 ADC 设计的开题报告一、选题的背景和意义随着科技的不断升级,高速采集系统已成为许多领域中的基础设施,广泛应用于雷达、通信等领域中。而高速 ADC(模数转换器)则成为高速采集系统中最关键的部件之一。目前,采纳深亚微米 CMOS 工艺的高速 ADC 已经能够达到较高的采样速率,同时还具备功耗低、尺寸小等优点。因此,设计一款高速性能优异、功耗低的 ADC 已成为当今领域内的重要讨论课题之一。本文将探讨一种 6 位 2GHz 采样速率高速 ADC 的设计方案,旨在提高 ADC 在高带宽信号采集系统中的应用范围,并为相关领域的讨论和应用提供基础支持。二、讨论内容和方法本文讨论的内容主要涉及 ADC 电路设计、电路仿真、PCB 布局、测试验证等方面。具体方法如下:1. 找到适合 6 位 2GHz 采样速率高速 ADC 的电路方案;2. 使用 TSMC 40nm CMOS 工艺搭建 ADC 的基本电路原理图,设计电路中的模数转换器、前置放大器、频率补偿电路等;3. 运用 OrCAD 等仿真软件对设计方案进行仿真分析,以提高设计的精度;4. 设计 PCB 板布局,并对 ADC 电路进行 PCB 设计及测试;5. 基于测试结果进行设计优化,并根据设计指标对 ADC 电路进行性能测试。三、预期结果和成果本讨论的目标在于设计一款 6 位 2GHz 采样速率的高速 ADC 电路,预期可得到以下成果:1. 设计出性能优异的 6 位 2GHz 采样速率高速 ADC 电路;2. 实现 ADC 电路的可行性和可靠性;3. 对电路进行测试验证并提供性能数据支持;4. 对相关领域讨论提供技术支持。精品文档---下载后可任意编辑四、讨论计划1. 第一阶段:文献调研与学习,掌握高速 ADC 的基础理论知识和工程实践方法,确定高速 ADC 设计所需的技术方向和主要讨论内容;2. 第二阶段:基础电路设计和仿真,包括模数转换器、前置放大器、频率补偿电路等;3. 第三阶段:电路板布局和测试验证,包括 PCB 设计、ADC 电路测试、测试结果分析等;4. 第四阶段:结果分析和总结,包括对设计方案和测试结果的更深化分析和总结,进行相关讨论论文的撰写。五、结论本文设计了一款 6 位 2GHz 采样速率高速 ADC 电路,通过电路设计、仿真及测试验证等一系列措施,为克服高速采集系统中的信号重构问题提供了一种高性能、低功耗的解决方案。
