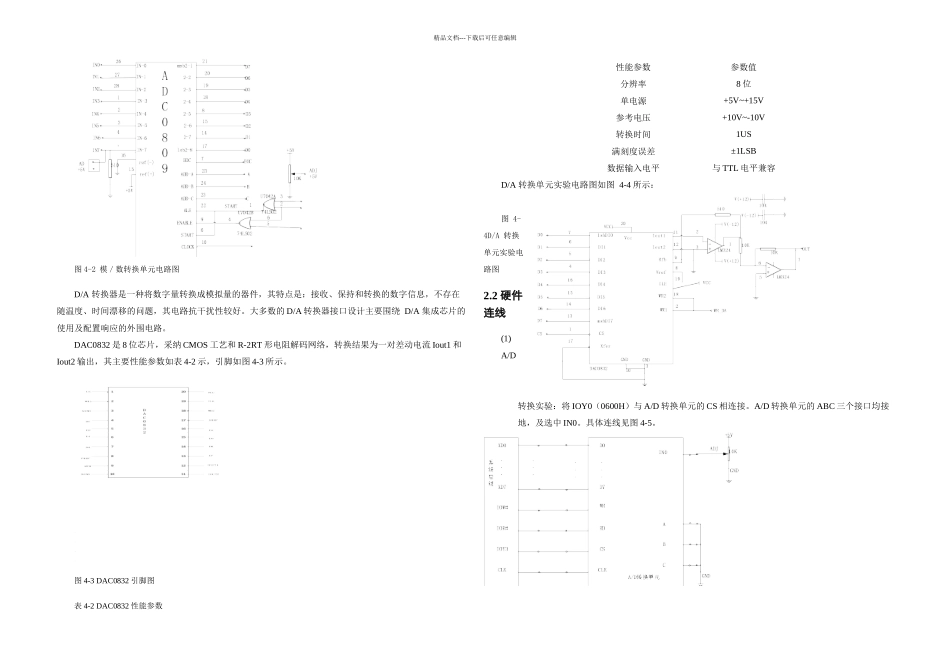

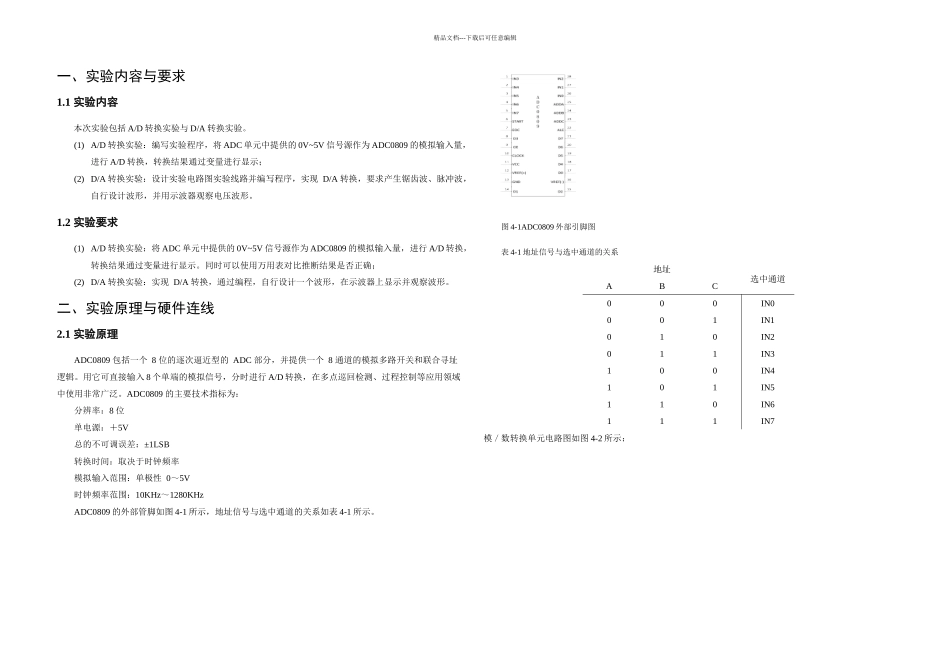

实验报告实验名称 姓 名 学 号 班 级 教 师 日 期 精品文档---下载后可任意编辑一、实验内容与要求1.1 实验内容本次实验包括 A/D 转换实验与 D/A 转换实验。(1) A/D 转换实验：编写实验程序，将 ADC 单元中提供的 0V~5V 信号源作为 ADC0809 的模拟输入量，进行 A/D 转换，转换结果通过变量进行显示；(2) D/A 转换实验：设计实验电路图实验线路并编写程序，实现 D/A 转换，要求产生锯齿波、脉冲波，自行设计波形，并用示波器观察电压波形。1.2 实验要求(1) A/D 转换实验：将 ADC 单元中提供的 0V~5V 信号源作为 ADC0809 的模拟输入量，进行 A/D 转换，转换结果通过变量进行显示。同时可以使用万用表对比推断结果是否正确；(2) D/A 转换实验：实现 D/A 转换，通过编程，自行设计一个波形，在示波器上显示并观察波形。二、实验原理与硬件连线2.1 实验原理ADC0809 包括一个 8 位的逐次逼近型的 ADC 部分，并提供一个 8 通道的模拟多路开关和联合寻址逻辑。用它可直接输入 8 个单端的模拟信号，分时进行 A/D 转换，在多点巡回检测、过程控制等应用领域中使用非常广泛。ADC0809 的主要技术指标为：分辨率：8 位单电源：＋5V 总的不可调误差：±1LSB 转换时间：取决于时钟频率模拟输入范围：单极性 0～5V 时钟频率范围：10KHz～1280KHz ADC0809 的外部管脚如图 4-1 所示，地址信号与选中通道的关系如表 4-1 所示。图 4-1ADC0809 外部引脚图表 4-1 地址信号与选中通道的关系地址选中通道ABC000IN0001IN1010IN2011IN3100IN4101IN5110IN6111IN7模／数转换单元电路图如图 4-2 所示：精品文档---下载后可任意编辑图 4-2 模／数转换单元电路图D/A 转换器是一种将数字量转换成模拟量的器件，其特点是：接收、保持和转换的数字信息，不存在随温度、时间漂移的问题，其电路抗干扰性较好。大多数的 D/A 转换器接口设计主要围绕 D/A 集成芯片的使用及配置响应的外围电路。DAC0832 是 8 位芯片，采纳 CMOS 工艺和 R-2RT 形电阻解码网络，转换结果为一对差动电流 Iout1 和Iout2 输出，其主要性能参数如表 4-2 示，引脚如图 4-3 所示。图 4-3 DAC0832 引脚图表 4-2 DAC0832 性能参数性能参数参数值分辨率8 位单电源+5V~+15V参考电压+10V~-10V转换时间1US满刻度误差±1LSB数据输入电平与 TTL 电平兼容D/A 转换单元实验电路图如图 4-4 所示：图 4-4D/A 转...
