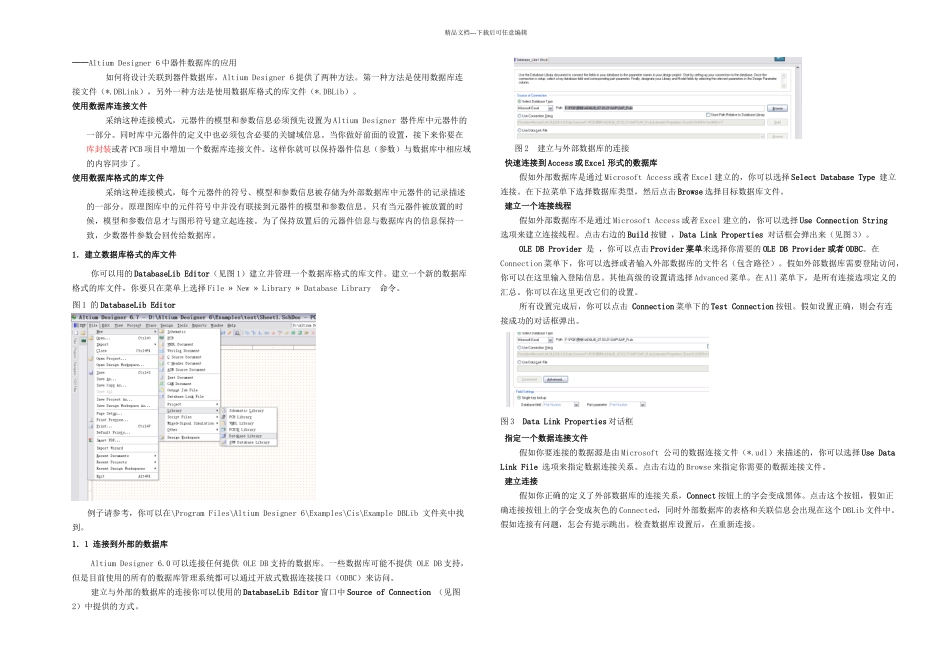

AltiumDesigner如何将设计关联到器件数据库_第1页
1/4

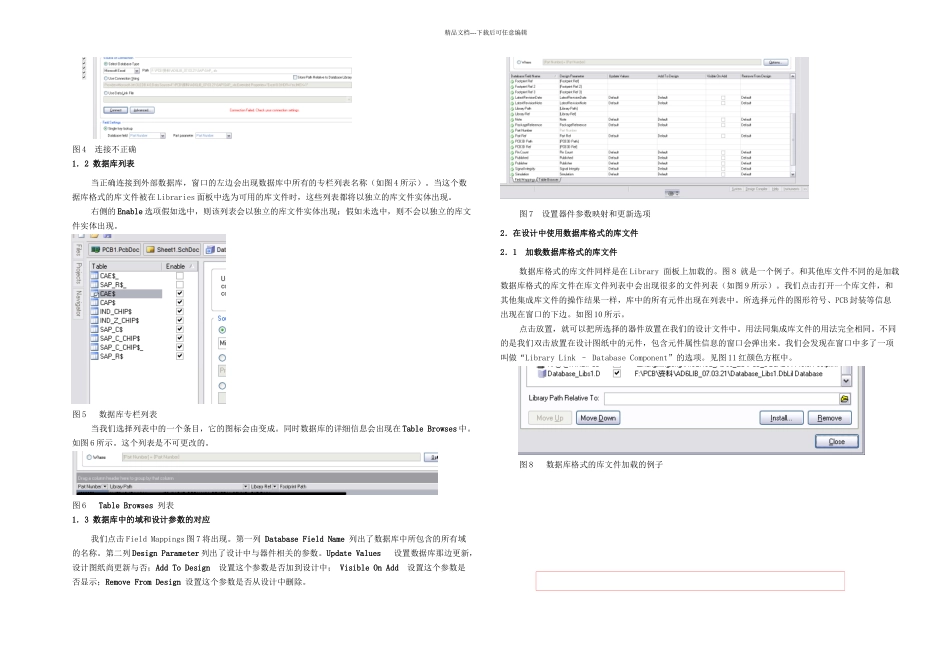

AltiumDesigner如何将设计关联到器件数据库_第2页
2/4

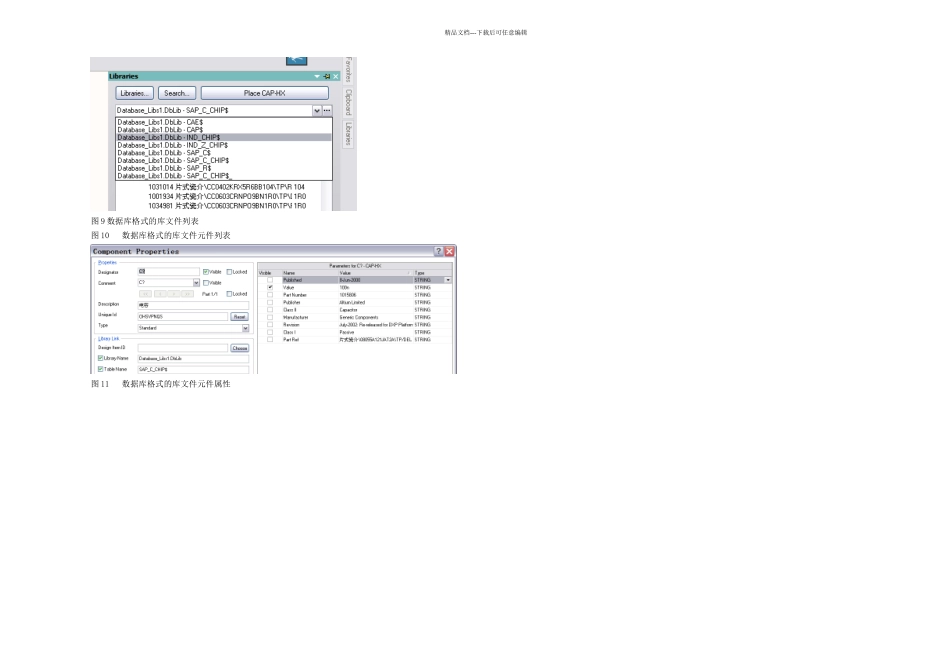

AltiumDesigner如何将设计关联到器件数据库_第3页
3/4
精品文档---下载后可任意编辑——Altium Designer 6 中器件数据库的应用如何将设计关联到器件数据库,Altium Designer 6 提供了两种方法。第一种方法是使用数据库连接文件(*.DBLink),另外一种方法是使用数据库格式的库文件(*.DBLib)。使用数据库连接文件采纳这种连接模式,元器件的模型和参数信息必须预先设置为 Altium Designer 器件库中元器件的一部分。同时库中元器件的定义中也必须包含必要的关键域信息。当你做好前面的设置,接下来你要在库封装或者 PCB 项目中增加一个数据库连接文件。这样你就可以保持器件信息(参数)与数据库中相应域的内容同步了。使用数据库格式的库文件采纳这种连接模式,每个元器件的符号、模型和参数信息被存储为外部数据库中元器件的记录描述的一部分。原理图库中的元件符号中并没有联接到元器件的模型和参数信息。只有当元器件被放置的时候,模型和参数信息才与图形符号建立起连接。为了保持放置后的元器件信息与数据库内的信息保持一致,少数器件参数会回传给数据库。1.建立数据库格式的库文件你可以用的 DatabaseLib Editor(见图 1)建立并管理一个数据库格式的库文件。建立一个新的数据库格式的库文件,你要只在菜单上选择 File » New » Library » Database Library 命令。图 1 的 DatabaseLib Editor例子请参考,你可以在\Program Files\Altium Designer 6\Examples\Cis\Example DBLib 文件夹中找到。 1.1 连接到外部的数据库Altium Designer 6.0 可以连接任何提供 OLE DB 支持的数据库。一些数据库可能不提供 OLE DB 支持,但是目前使用的所有的数据库管理系统都可以通过开放式数据连接接口(ODBC)来访问。建立与外部的数据库的连接你可以使用的 DatabaseLib Editor 窗口中 Source of Connection (见图2)中提供的方式。图 2 建立与外部数据库的连接 快速连接到 Access 或 Excel 形式的数据库假如外部数据库是通过 Microsoft Access 或者 Excel 建立的,你可以选择 Select Database Type 建立连接。在下拉菜单下选择数据库类型,然后点击 Browse 选择目标数据库文件。 建立一个连接线程假如外部数据库不是通过 Microsoft Access 或者 Excel 建立的,你可以选择 Use Connection String 选项来建立连接线程。点击右边的 Build 按键 ,Data Link Properties 对话框会弹出来(见图 3)。 OLE DB Provider...
