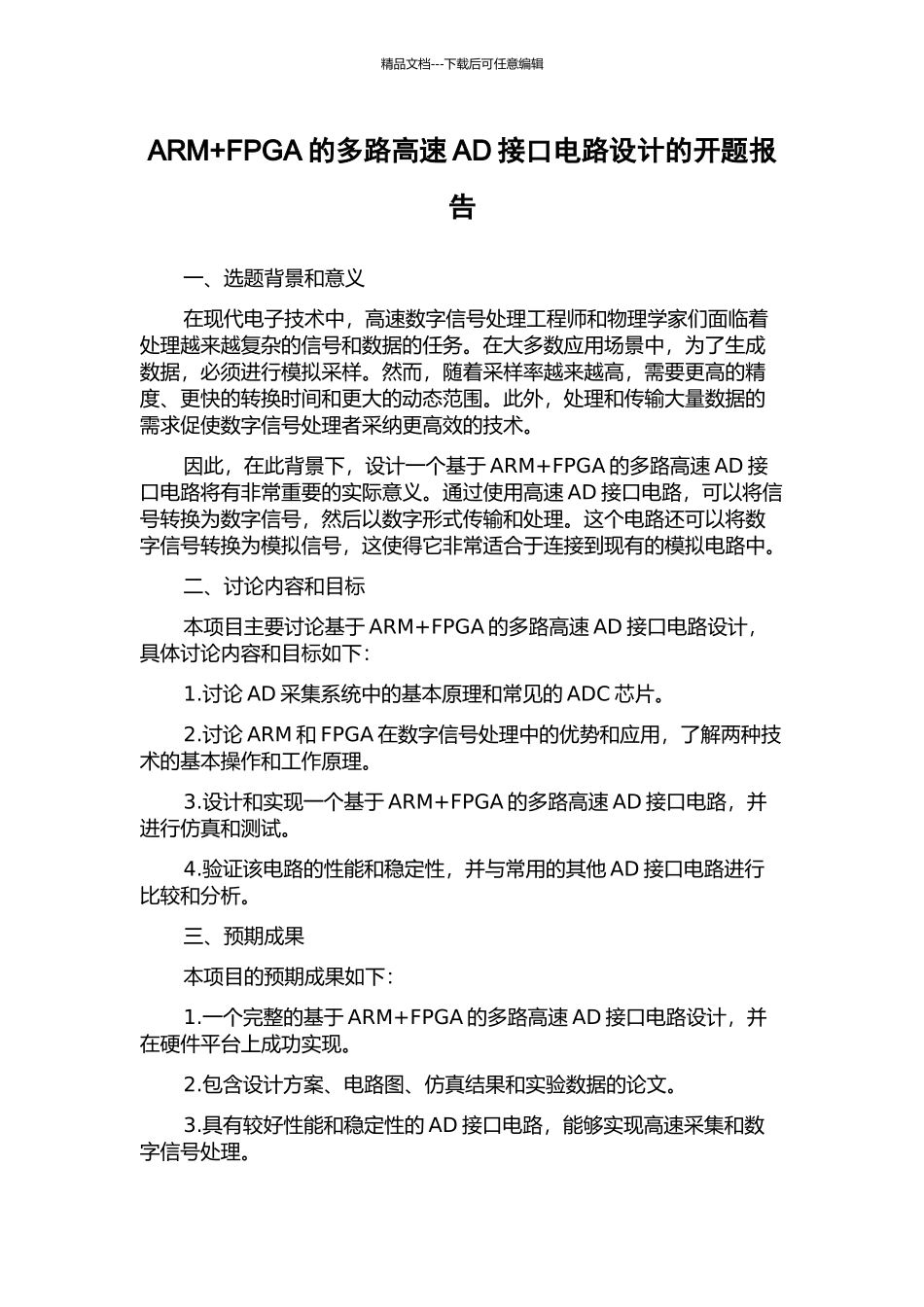

ARM+FPGA的多路高速AD接口电路设计的开题报告

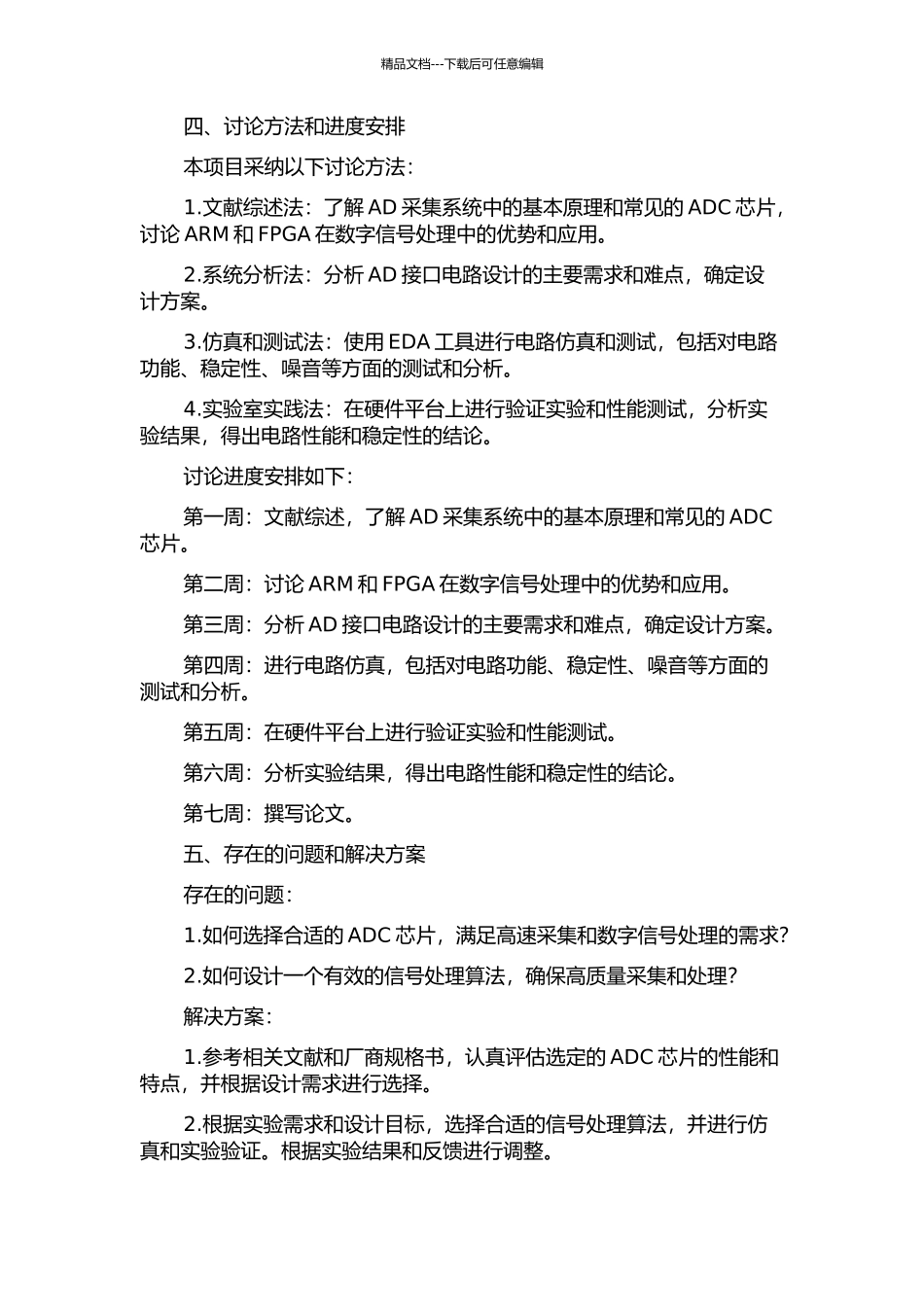

精品文档---下载后可任意编辑ARM+FPGA 的多路高速 AD 接口电路设计的开题报告一、选题背景和意义在现代电子技术中，高速数字信号处理工程师和物理学家们面临着处理越来越复杂的信号和数据的任务。在大多数应用场景中，为了生成数据，必须进行模拟采样。然而，随着采样率越来越高，需要更高的精度、更快的转换时间和更大的动态范围。此外，处理和传输大量数据的需求促使数字信号处理者采纳更高效的技术。因此，在此背景下，设计一个基于 ARM+FPGA 的多路高速 AD 接口电路将有非常重要的实际意义。通过使用高速 AD 接口电路，可以将信号转换为数字信号，然后以数字形式传输和处理。这个电路还可以将数字信号转换为模拟信号，这使得它非常适合于连接到现有的模拟电路中。二、讨论内容和目标本项目主要讨论基于 ARM+FPGA 的多路高速 AD 接口电路设计，具体讨论内容和目标如下：1.讨论 AD 采集系统中的基本原理和常见的 ADC 芯片。2.讨论 ARM 和 FPGA 在数字信号处理中的优势和应用，了解两种技术的基本操作和工作原理。3.设计和实现一个基于 ARM+FPGA 的多路高速 AD 接口电路，并进行仿真和测试。4.验证该电路的性能和稳定性，并与常用的其他 AD 接口电路进行比较和分析。三、预期成果本项目的预期成果如下：1.一个完整的基于 ARM+FPGA 的多路高速 AD 接口电路设计，并在硬件平台上成功实现。2.包含设计方案、电路图、仿真结果和实验数据的论文。3.具有较好性能和稳定性的 AD 接口电路，能够实现高速采集和数字信号处理。精品文档---下载后可任意编辑四、讨论方法和进度安排本项目采纳以下讨论方法：1.文献综述法：了解 AD 采集系统中的基本原理和常见的 ADC 芯片，讨论 ARM 和 FPGA 在数字信号处理中的优势和应用。2.系统分析法：分析 AD 接口电路设计的主要需求和难点，确定设计方案。3.仿真和测试法：使用 EDA 工具进行电路仿真和测试，包括对电路功能、稳定性、噪音等方面的测试和分析。4.实验室实践法：在硬件平台上进行验证实验和性能测试，分析实验结果，得出电路性能和稳定性的结论。讨论进度安排如下：第一周：文献综述，了解 AD 采集系统中的基本原理和常见的 ADC芯片。第二周：讨论 ARM 和 FPGA 在数字信号处理中的优势和应用。第三周：分析 AD 接口电路设计的主要需求和难点，确定设计方案。第四周：进行电路仿真，包括对电路功能、稳定性、噪音等方面的测试和分析。第五周：在硬件...
