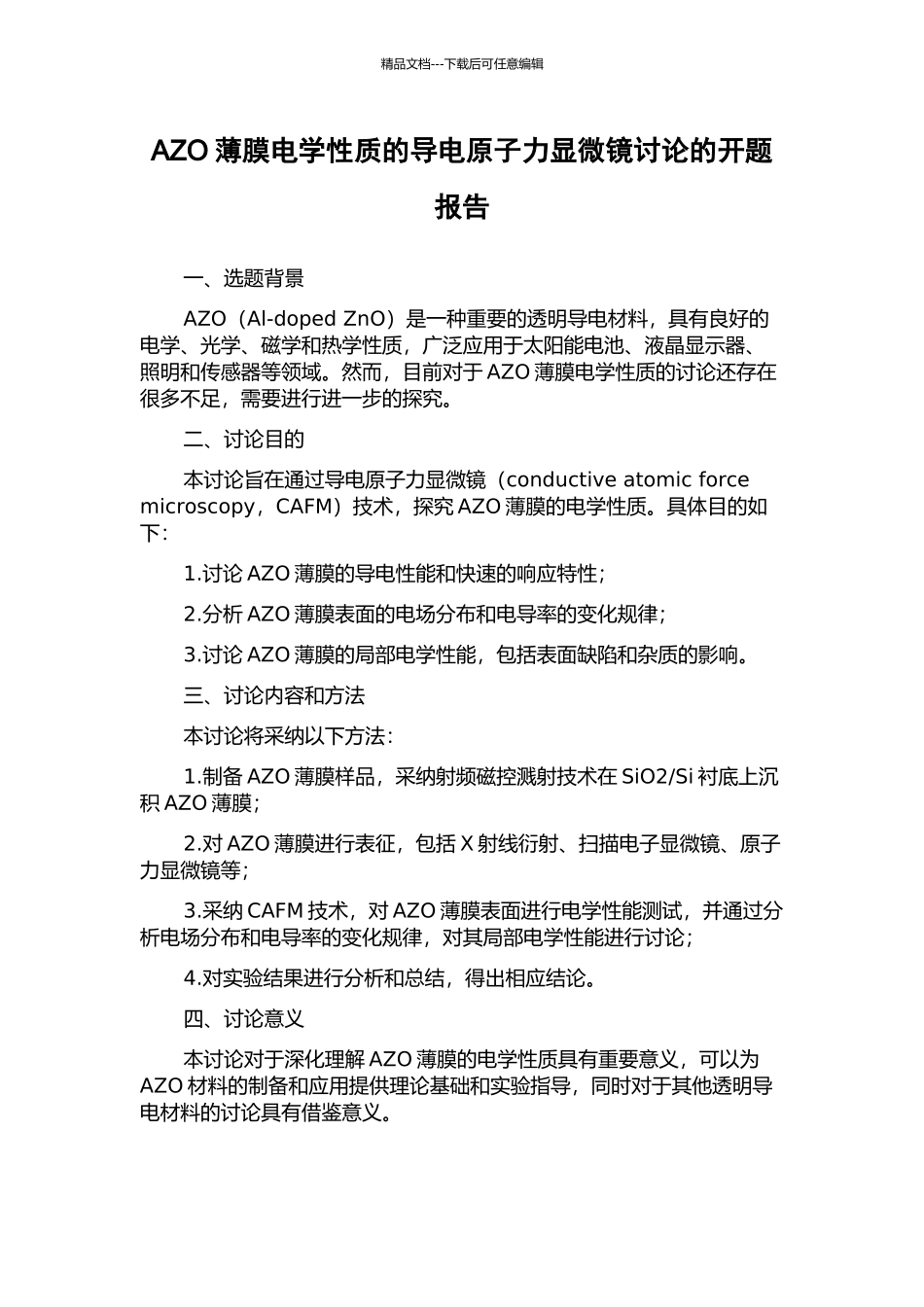

精品文档---下载后可任意编辑AZO 薄膜电学性质的导电原子力显微镜讨论的开题报告一、选题背景AZO(Al-doped ZnO)是一种重要的透明导电材料,具有良好的电学、光学、磁学和热学性质,广泛应用于太阳能电池、液晶显示器、照明和传感器等领域。然而,目前对于 AZO 薄膜电学性质的讨论还存在很多不足,需要进行进一步的探究。二、讨论目的本讨论旨在通过导电原子力显微镜(conductive atomic force microscopy,CAFM)技术,探究 AZO 薄膜的电学性质。具体目的如下:1.讨论 AZO 薄膜的导电性能和快速的响应特性;2.分析 AZO 薄膜表面的电场分布和电导率的变化规律;3.讨论 AZO 薄膜的局部电学性能,包括表面缺陷和杂质的影响。三、讨论内容和方法本讨论将采纳以下方法:1.制备 AZO 薄膜样品,采纳射频磁控溅射技术在 SiO2/Si 衬底上沉积 AZO 薄膜;2.对 AZO 薄膜进行表征,包括 X 射线衍射、扫描电子显微镜、原子力显微镜等;3.采纳 CAFM 技术,对 AZO 薄膜表面进行电学性能测试,并通过分析电场分布和电导率的变化规律,对其局部电学性能进行讨论;4.对实验结果进行分析和总结,得出相应结论。四、讨论意义本讨论对于深化理解 AZO 薄膜的电学性质具有重要意义,可以为AZO 材料的制备和应用提供理论基础和实验指导,同时对于其他透明导电材料的讨论具有借鉴意义。
