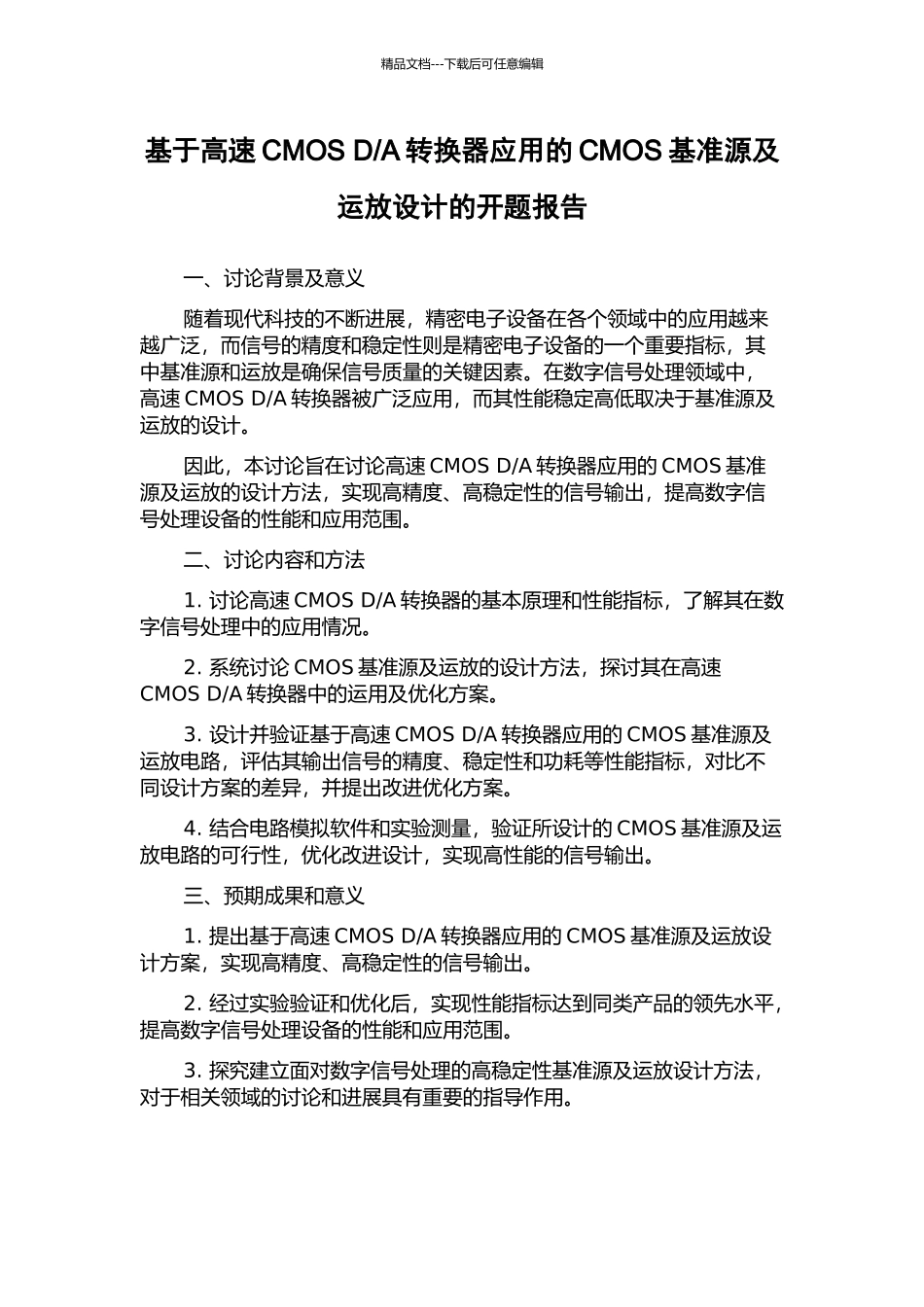

精品文档---下载后可任意编辑基于高速 CMOS D/A 转换器应用的 CMOS 基准源及运放设计的开题报告一、讨论背景及意义随着现代科技的不断进展,精密电子设备在各个领域中的应用越来越广泛,而信号的精度和稳定性则是精密电子设备的一个重要指标,其中基准源和运放是确保信号质量的关键因素。在数字信号处理领域中,高速 CMOS D/A 转换器被广泛应用,而其性能稳定高低取决于基准源及运放的设计。因此,本讨论旨在讨论高速 CMOS D/A 转换器应用的 CMOS 基准源及运放的设计方法,实现高精度、高稳定性的信号输出,提高数字信号处理设备的性能和应用范围。二、讨论内容和方法1. 讨论高速 CMOS D/A 转换器的基本原理和性能指标,了解其在数字信号处理中的应用情况。2. 系统讨论 CMOS 基准源及运放的设计方法,探讨其在高速CMOS D/A 转换器中的运用及优化方案。3. 设计并验证基于高速 CMOS D/A 转换器应用的 CMOS 基准源及运放电路,评估其输出信号的精度、稳定性和功耗等性能指标,对比不同设计方案的差异,并提出改进优化方案。4. 结合电路模拟软件和实验测量,验证所设计的 CMOS 基准源及运放电路的可行性,优化改进设计,实现高性能的信号输出。三、预期成果和意义1. 提出基于高速 CMOS D/A 转换器应用的 CMOS 基准源及运放设计方案,实现高精度、高稳定性的信号输出。2. 经过实验验证和优化后,实现性能指标达到同类产品的领先水平,提高数字信号处理设备的性能和应用范围。3. 探究建立面对数字信号处理的高稳定性基准源及运放设计方法,对于相关领域的讨论和进展具有重要的指导作用。
