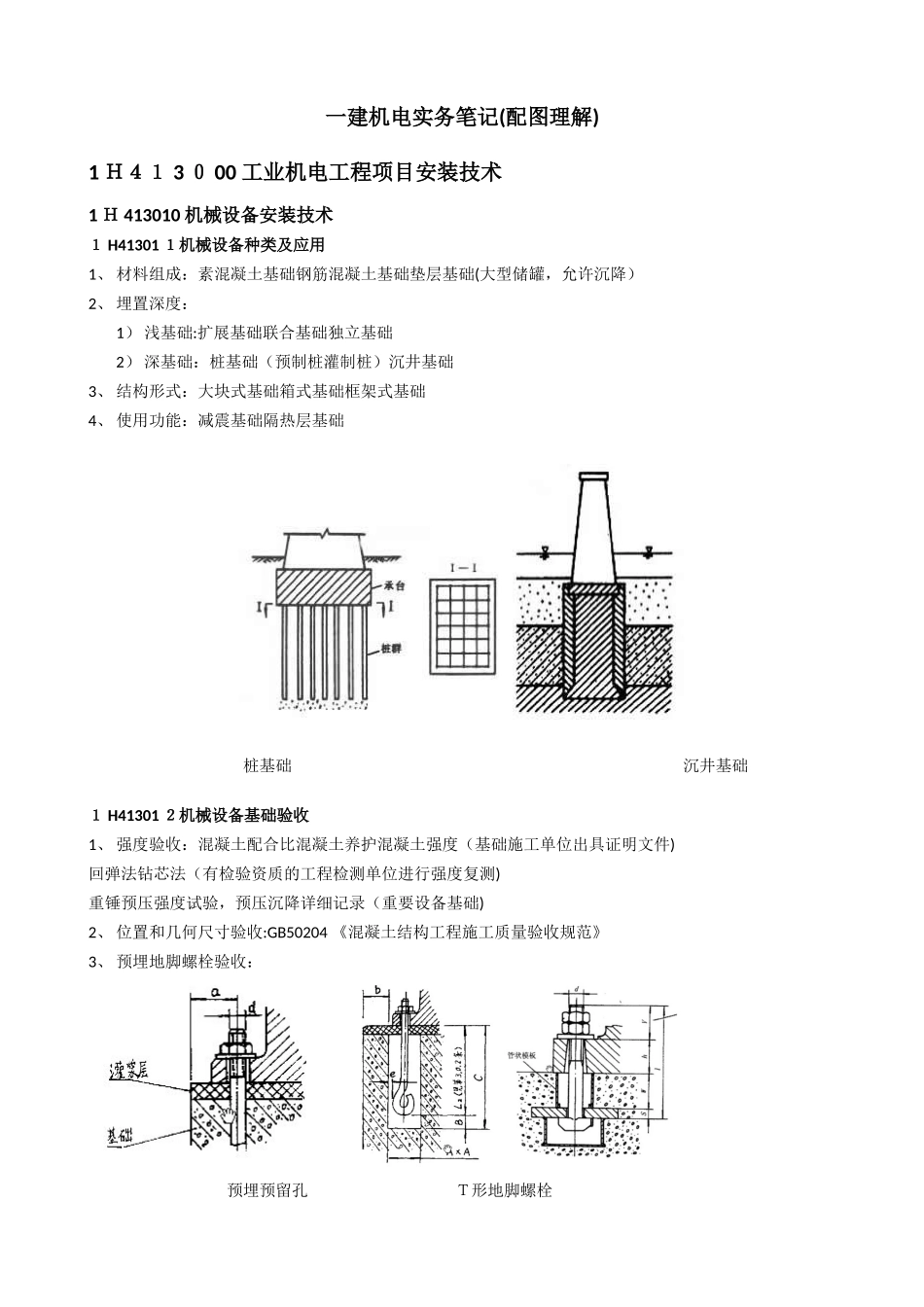

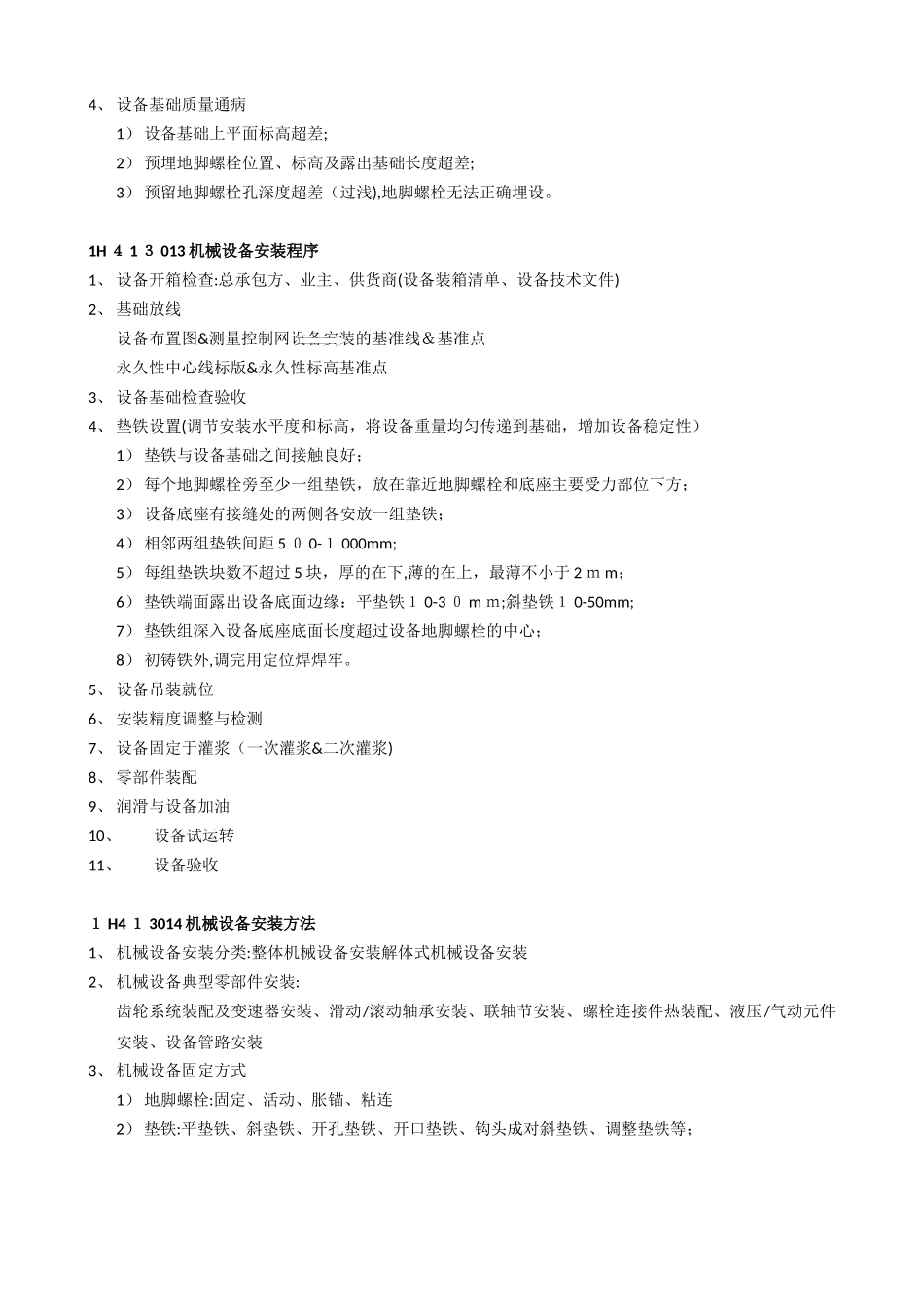

一建机电实务笔记(配图理解)1Ｈ４１3０00工业机电工程项目安装技术1Ｈ413010机械设备安装技术１H41301１机械设备种类及应用1、材料组成：素混凝土基础钢筋混凝土基础垫层基础(大型储罐，允许沉降）2、埋置深度：1）浅基础:扩展基础联合基础独立基础2）深基础：桩基础（预制桩灌制桩）沉井基础3、结构形式：大块式基础箱式基础框架式基础4、使用功能：减震基础隔热层基础桩基础沉井基础１H41301２机械设备基础验收1、强度验收：混凝土配合比混凝土养护混凝土强度（基础施工单位出具证明文件)回弹法钻芯法（有检验资质的工程检测单位进行强度复测)重锤预压强度试验，预压沉降详细记录（重要设备基础)2、位置和几何尺寸验收:GB50204《混凝土结构工程施工质量验收规范》3、预埋地脚螺栓验收：预埋预留孔Ｔ形地脚螺栓4、设备基础质量通病1）设备基础上平面标高超差;2）预埋地脚螺栓位置、标高及露出基础长度超差;3）预留地脚螺栓孔深度超差（过浅),地脚螺栓无法正确埋设。1H４1３013机械设备安装程序1、设备开箱检查:总承包方、业主、供货商(设备装箱清单、设备技术文件)2、基础放线设备布置图&测量控制网设备安装的基准线＆基准点永久性中心线标版&永久性标高基准点3、设备基础检查验收4、垫铁设置(调节安装水平度和标高，将设备重量均匀传递到基础，增加设备稳定性）1）垫铁与设备基础之间接触良好；2）每个地脚螺栓旁至少一组垫铁，放在靠近地脚螺栓和底座主要受力部位下方；3）设备底座有接缝处的两侧各安放一组垫铁；4）相邻两组垫铁间距5０0-１000mm;5）每组垫铁块数不超过5块，厚的在下,薄的在上，最薄不小于2ｍm；6）垫铁端面露出设备底面边缘：平垫铁１0-3０mｍ;斜垫铁１0-50mm;7）垫铁组深入设备底座底面长度超过设备地脚螺栓的中心；8）初铸铁外,调完用定位焊焊牢。5、设备吊装就位6、安装精度调整与检测7、设备固定于灌浆（一次灌浆&二次灌浆)8、零部件装配9、润滑与设备加油10、设备试运转11、设备验收１H4１3014机械设备安装方法1、机械设备安装分类:整体机械设备安装解体式机械设备安装2、机械设备典型零部件安装:齿轮系统装配及变速器安装、滑动/滚动轴承安装、联轴节安装、螺栓连接件热装配、液压/气动元件安装、设备管路安装3、机械设备固定方式1）地脚螺栓:固定、活动、胀锚、粘连2）垫铁:平垫铁、斜垫铁、开孔垫铁、开口垫铁、钩头成对斜垫铁、调整垫铁等；垫铁施工方法：无垫铁施工方法、坐浆法4、设备基础灌浆方法及要求一次灌浆:设备粗找正后，对地脚螺栓孔进行的灌浆;细石混凝土，强度比地坪高一级二次灌浆：设备精找正后,对设备底座和基础间进行的灌浆；不得小于25mｍ灌浆料:细石混凝土、无收缩混凝土、微膨胀混凝土、环氧砂浆、其他灌浆料(如CGＭ高效无收缩灌浆料、ＲＧ早强微胀二次灌浆料）外模板：灌浆前铺设,至设备外边缘不得小于60mm,模板拆除后,进行抹面处理5、设备安装新技术1）激光对中技术／检测技术：电站施工广泛应用；2）大型设备吊装采用计算机控制的液压同步提升技术和无线遥控液压同步技术:上海东方明珠电视塔钢天线、超大型龙门吊整体提升、石化厂火炬安装等工程3）早强、高强二次灌浆技术4）设备模块化集成技术5）机电液计一体化测控技术6）管路管线综合布置技术1Ｈ413０15机械设备安装精度控制要求1、机械设备安装精度1）各独立设备之间的位置精度2）单台设备制造精度3）整台(套）设备运行精度2、影响设备安装精度的因素1）基础施工质量2）垫铁、地脚螺栓安装质量3）设备测量基准的选择4）散装设备的装配精度5）测量器具选择6）设备制造精度7）环境影响8）操作者技术水平及操作误差3、安装精度控制方法：人机料法环调整法、修配法设备安装允许偏差方向:抵消重量/运转作用力/零部件磨损/摩擦面油膜1H41３０２0电气工程安装技术１H41３０21成套配电装置安装技术1、成套配电装置检查和验收要求1）油漆完整,外壳无变形和损伤2）设备器材型号规格符合设计要求3）技术文件齐全4）柜体几何尺寸符合设计要求配电柜绝缘瓷瓶2、成套配电装置安装前建筑工程应具备的条件1）屋顶、楼板施工完毕，不得渗漏2）预埋件和预留孔符合设计要求,预埋件牢固3）可...
