公寓楼地下车库出入口玻璃雨棚计算书

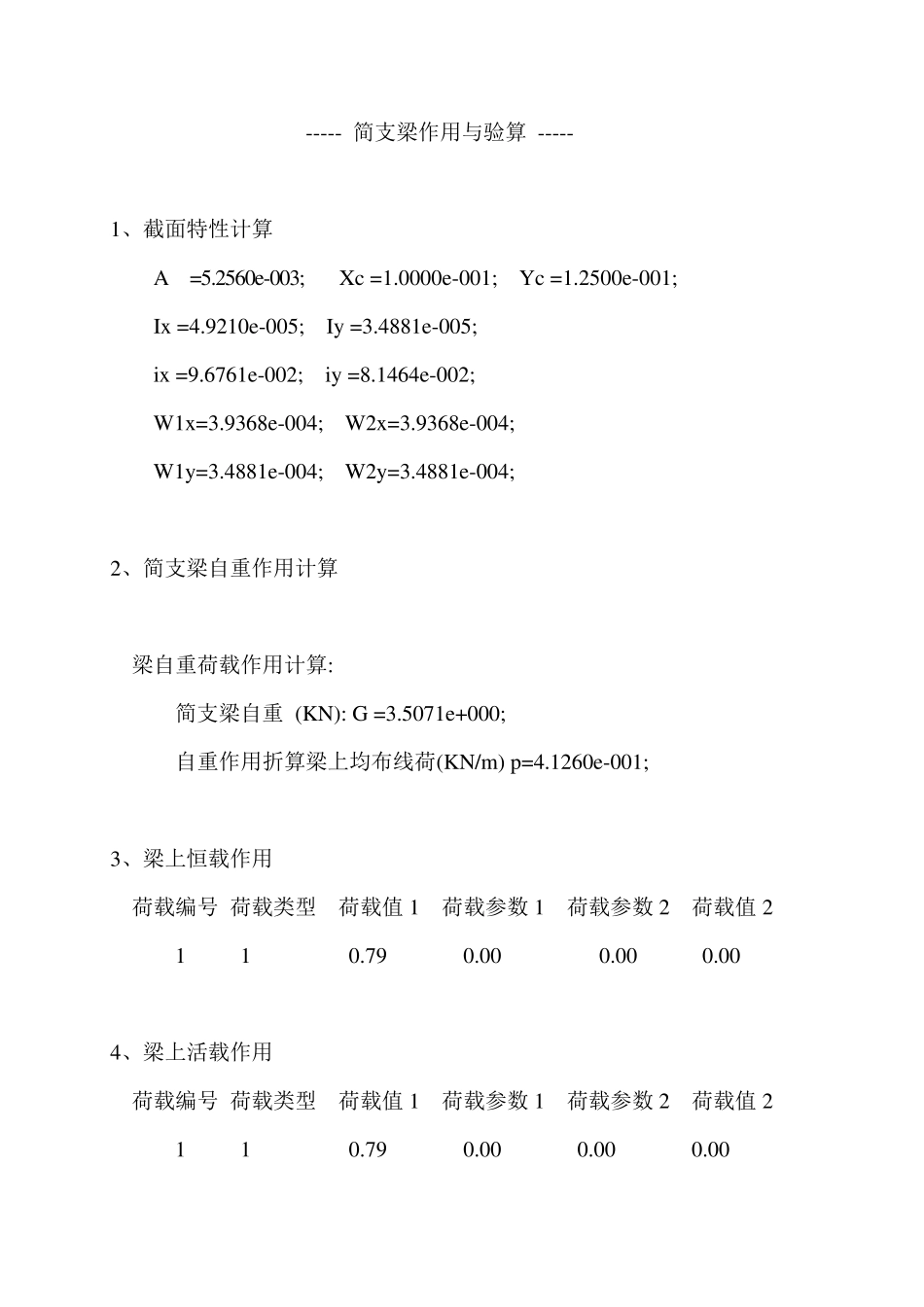

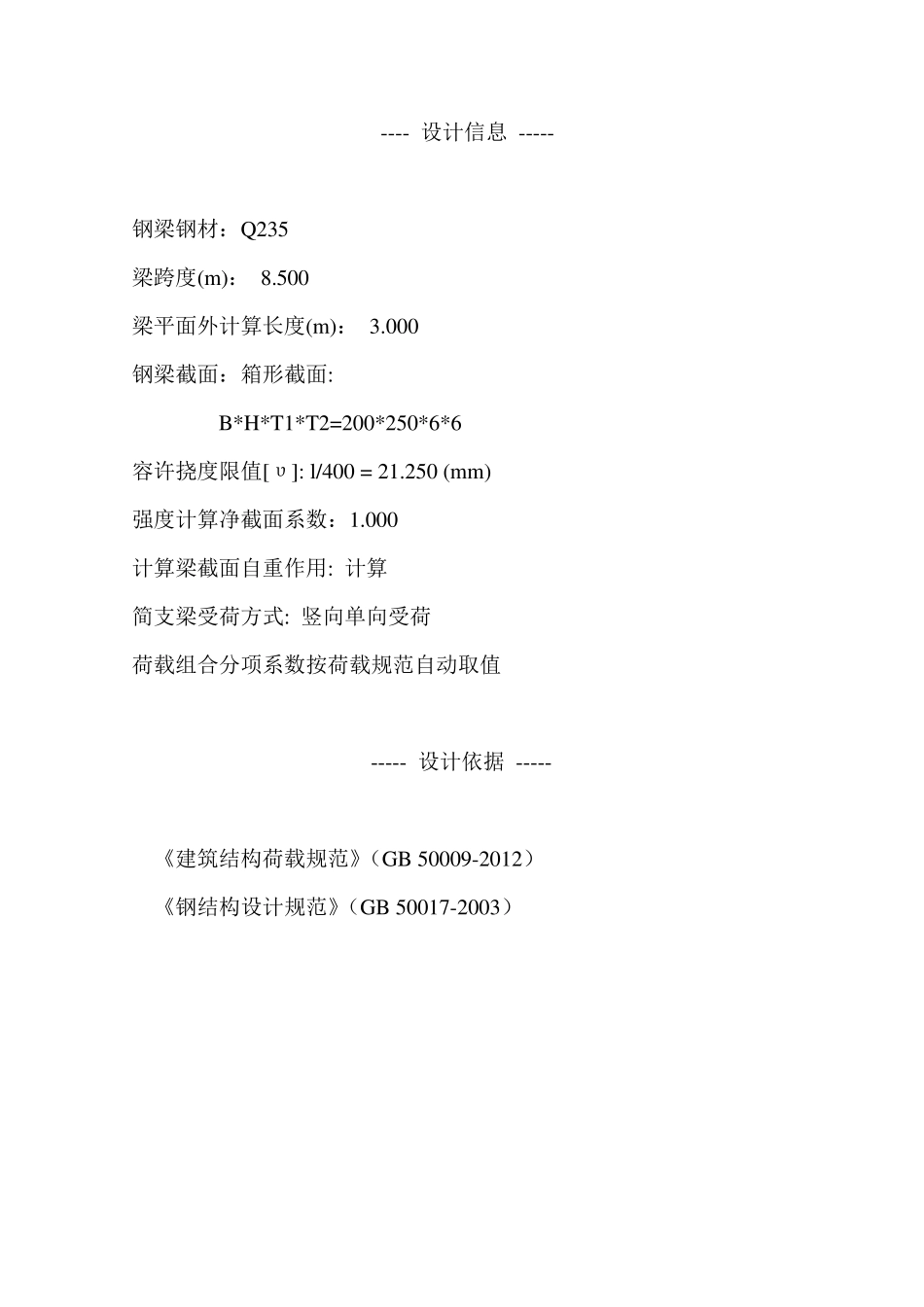

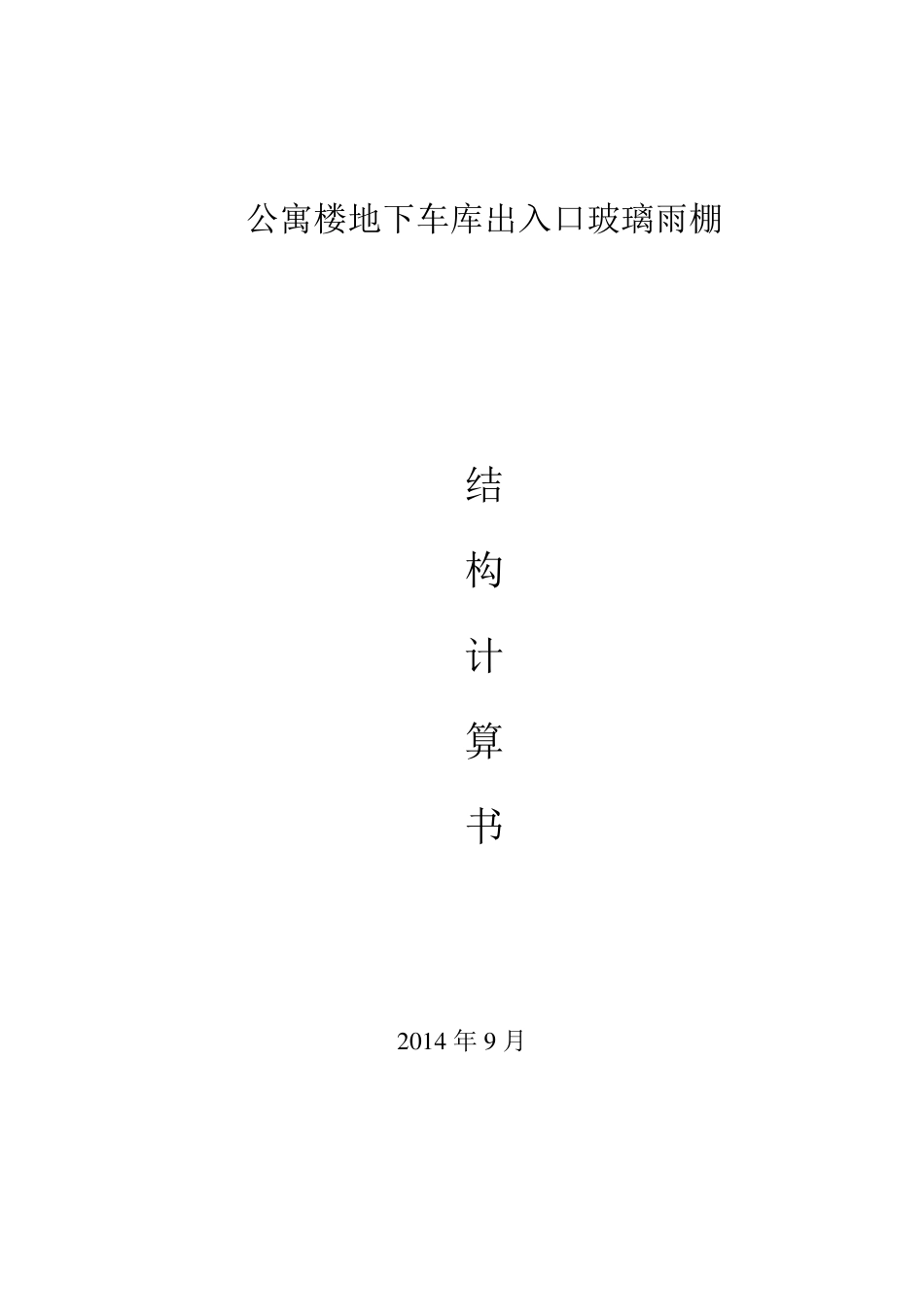

公寓楼地下车库出入口玻璃雨棚 结 构 计 算 书 2 0 1 4 年 9 月 ---- 设计信息 ----- 钢梁钢材：Q235 梁跨度(m )： 8.500 梁平面外计算长度(m )： 3.000 钢梁截面：箱形截面: B*H*T1*T2=200*250*6*6 容许挠度限值[υ]: l/400 = 21.250 (m m ) 强度计算净截面系数：1.000 计算梁截面自重作用: 计算 简支梁受荷方式: 竖向单向受荷 荷载组合分项系数按荷载规范自动取值 ----- 设计依据 ----- 《建筑结构荷载规范》（GB 50009-2012） 《钢结构设计规范》（GB 50017-2003） ----- 简支梁作用与验算 ----- 1、截面特性计算 A =5.2560e-003; Xc =1.0000e-001; Yc =1.2500e-001; Ix =4.9210e-005; Iy =3.4881e-005; ix =9.6761e-002; iy =8.1464e-002; W1x=3.9368e-004; W2x=3.9368e-004; W1y=3.4881e-004; W2y=3.4881e-004; 2、简支梁自重作用计算 梁自重荷载作用计算: 简支梁自重 (KN): G =3.5071e+000; 自重作用折算梁上均布线荷(KN/m) p=4.1260e-001; 3、梁上恒载作用 荷载编号 荷载类型 荷载值 1 荷载参数 1 荷载参数 2 荷载值 2 1 1 0.79 0.00 0.00 0.00 4、梁上活载作用 荷载编号 荷载类型 荷载值 1 荷载参数 1 荷载参数 2 荷载值 2 1 1 0.79 0.00 0.00 0.00 5、单工况荷载标准值作用支座反力 (压为正,单位：KN) △ 恒载标准值支座反力 左支座反力 Rd1=5.111, 右支座反力 Rd2=5.111 △ 活载标准值支座反力 左支座反力 Rl1=3.358, 右支座反力 Rl2=3.358 6、梁上各断面内力计算结果 △ 组合 1：1.2 恒+1.4 活 断面号 ： 1 2 3 4 5 6 7 弯矩(kN.m )： -0.000 7.034 12.790 17.266 20.464 22.382 23.022 剪力(kN) ： 10.834 9.028 7.222 5.417 3.611 1.806 0.000 断面号 ： 8 9 10 11 12 13 弯矩(kN.m )： 22.382 20.464 17.266 12.790 7.034 -0.000 剪力(kN) ： -1.806 -3.611 -5.417 -7.222 -9.028 -10.834 △ 组合 2：1.35 恒+0.7*1.4 活 断面号 ： 1 2 3 4 5 6 7 弯矩(kN.m)： -0.000 6.617 12.030 16.241 19.248 21.053 21.654 剪力(kN) ： 10.190 8.492 6.793 5.095 3.397 1.698 0.000 断面号 ： 8 9 10 11 12 13 弯矩(kN.m)： 21.053 19.248 16.241 12.030 6.617 -0.000 剪力(kN) ： -1.698 -3.397 ...
