公差等级表(整理全)

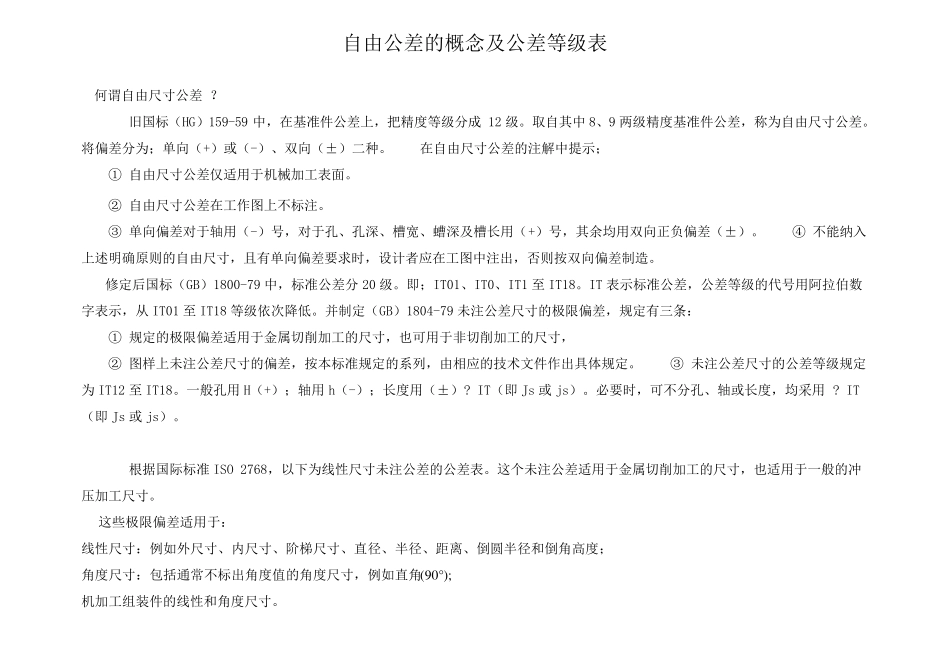

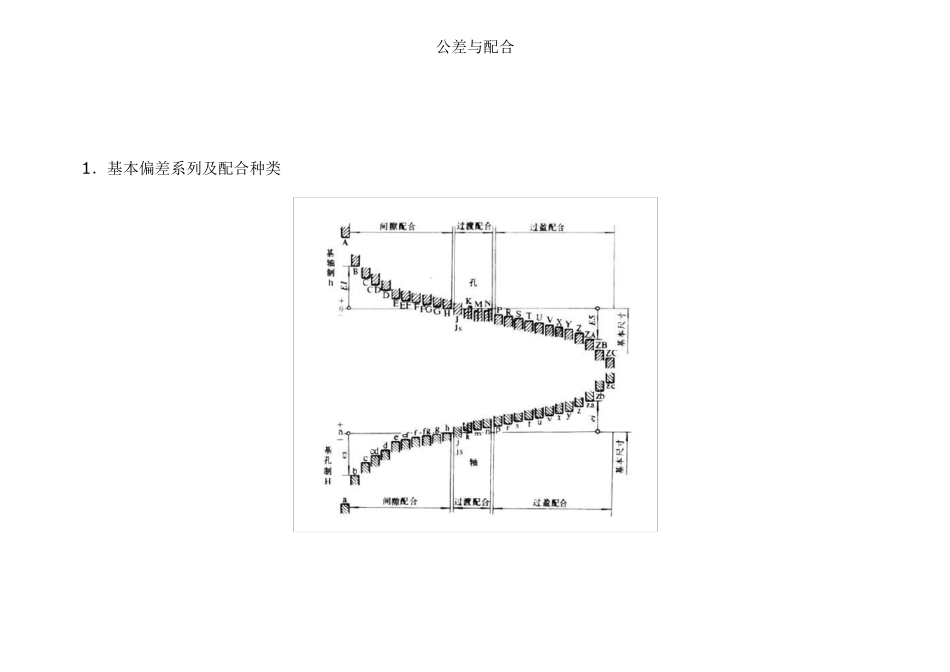

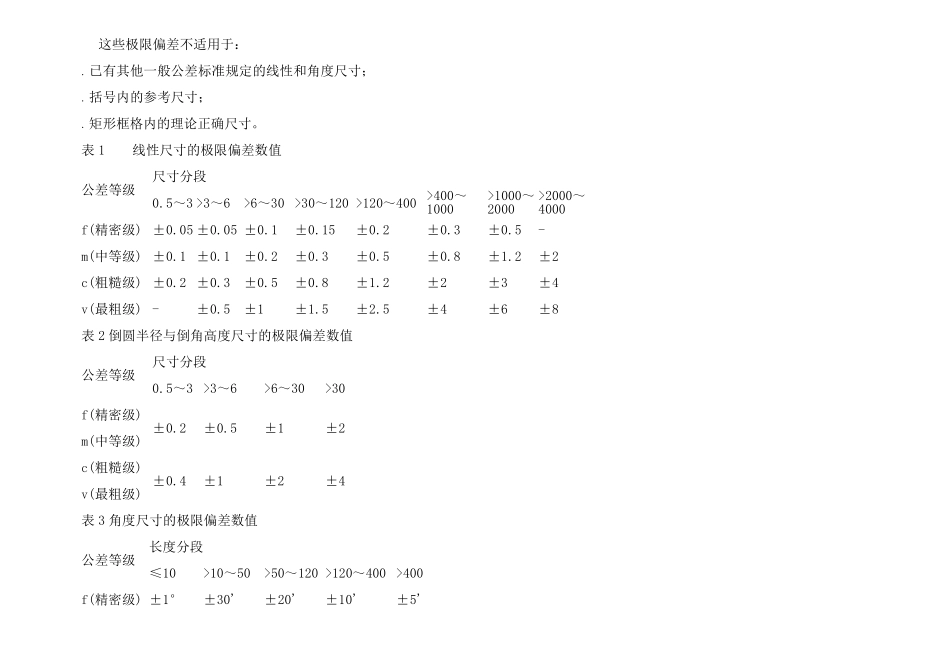

公差与配合 1 ．基本偏差系列及配合种类 自由公差的概念及公差等级表 何谓自由尺寸公差 ？ 旧国标（HG）159-59 中，在基准件公差上，把精度等级分成 12 级。取自其中8、9 两级精度基准件公差，称为自由尺寸公差。将偏差分为；单向（+）或（-）、双向（±）二种。 在自由尺寸公差的注解中提示； ① 自由尺寸公差仅适用于机械加工表面。 ② 自由尺寸公差在工作图上不标注。 ③ 单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。 ④ 不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。 修定后国标（GB）1800-79 中，标准公差分20 级。即；IT01、IT0、IT1 至 IT18。IT 表示标准公差，公差等级的代号用阿拉伯数字表示，从 IT01 至 IT18 等级依次降低。并制定（GB）1804-79 未注公差尺寸的极限偏差，规定有三条： ① 规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸， ② 图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。 ③ 未注公差尺寸的公差等级规定为IT12 至 IT18。一般孔用 H（+）；轴用 h（-）；长度用（±）? IT（即 Js 或js）。必要时，可不分孔、轴或长度，均采用 ? IT（即 Js 或js）。 根据国际标准ISO 2768，以下为线性尺寸未注公差的公差表。这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压 加工尺寸。 这些 极限偏差适用于： 线性尺寸：例 如 外 尺寸、内 尺寸、阶 梯 尺寸、直 径 、半 径 、距 离 、倒 圆 半 径 和 倒 角 高 度； 角 度尺寸：包 括 通 常 不标出角 度值 的角 度尺寸，例 如 直 角 (90°); 机加工组 装 件的线性和 角 度尺寸。 这些极限偏差不适用于： · 已有其他一般公差标准规定的线性和角度尺寸； · 括号内的参考尺寸； · 矩形框格内的理论正确尺寸。 表1 线性尺寸的极限偏差数值 公差等级 尺寸分段 0.5～3 >3～6 >6～30 >30～120 >120～400 >400～1000 >1000～2000 >2000～4000 f(精密级) ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5 - m(中等级) ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 c(粗糙级) ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4 v(最粗级) - ±0.5 ±1 ±1.5 ±2.5 ±4...
