公路涵洞施工方案

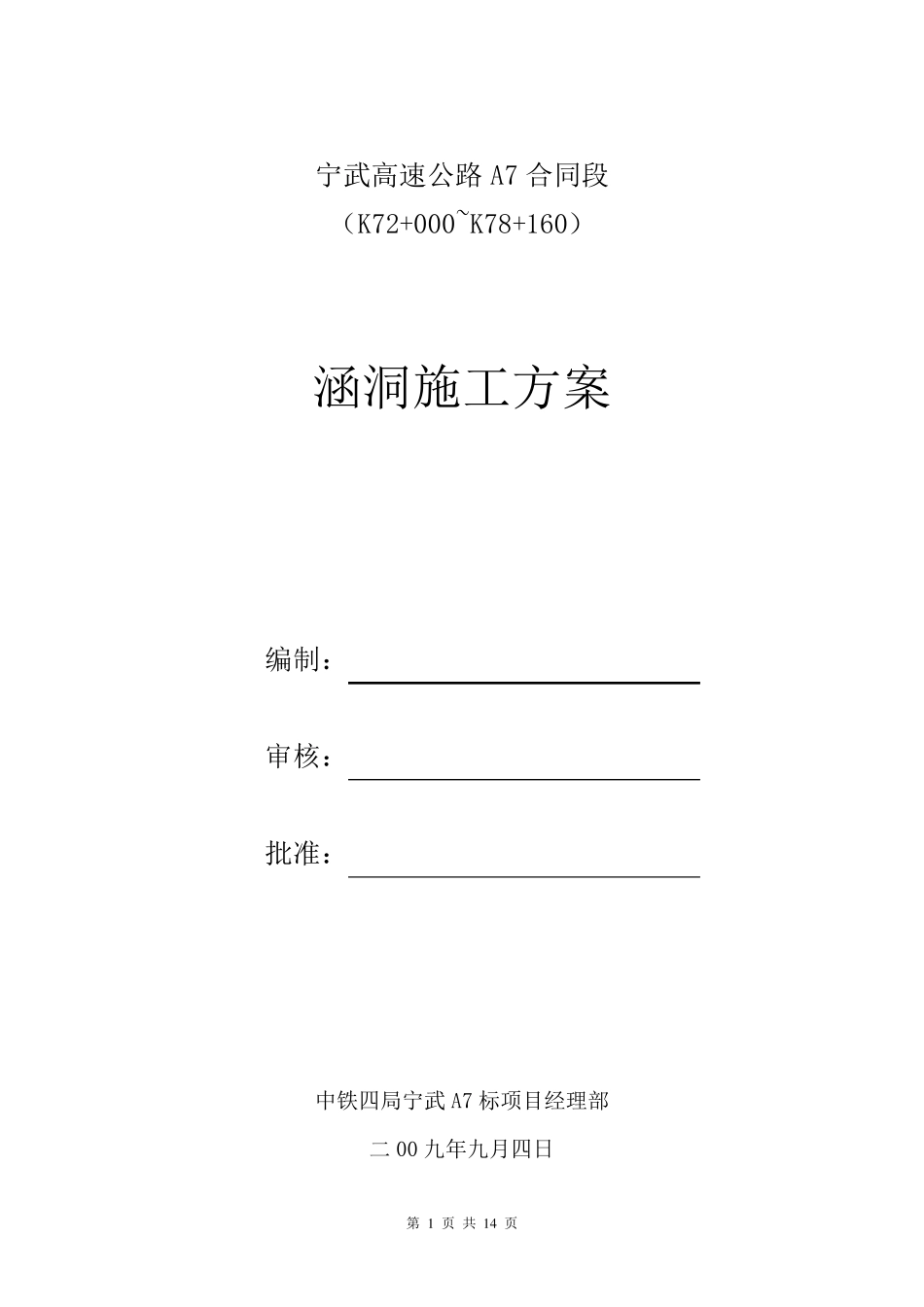

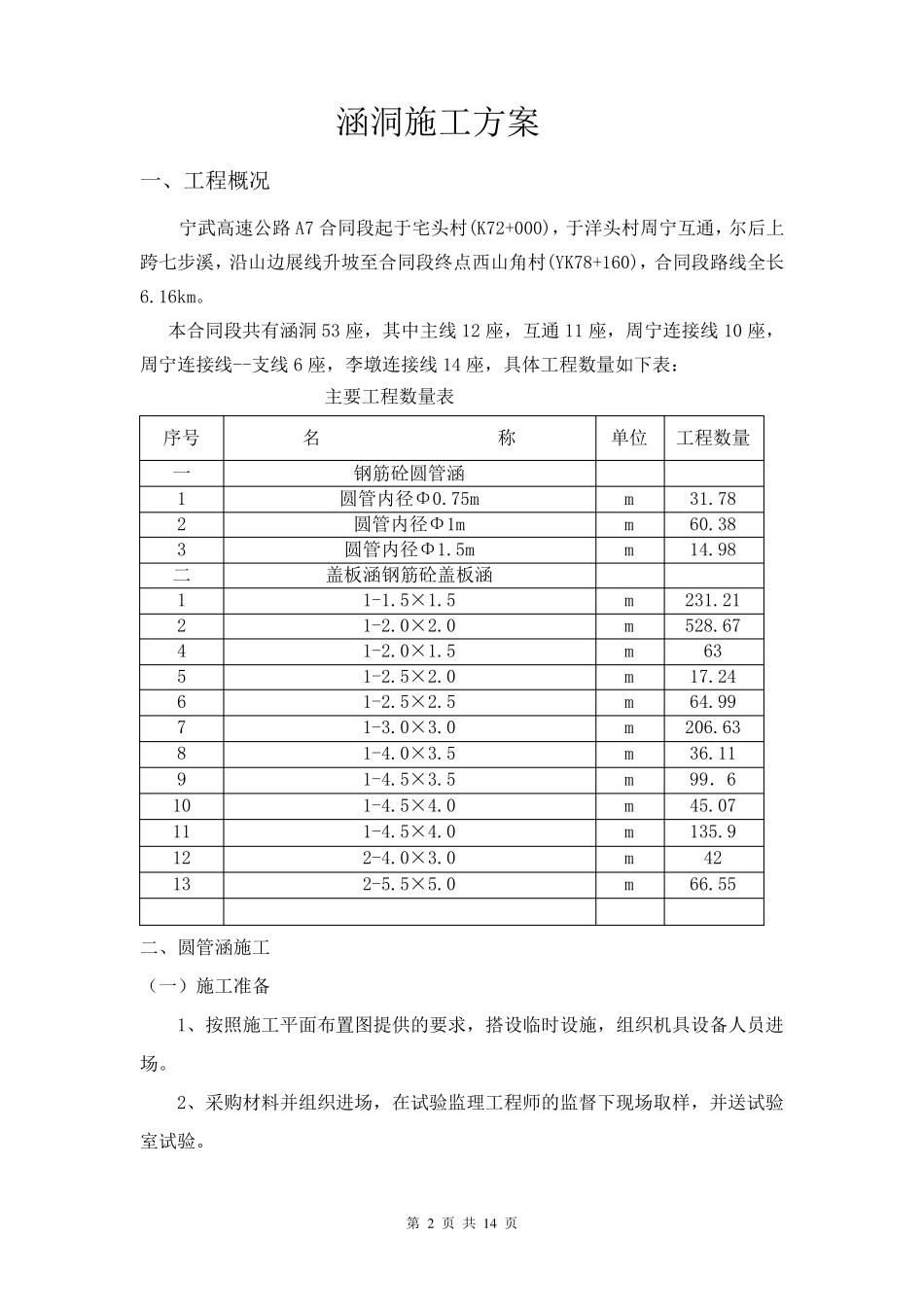

第 1 页 共 1 4 页 宁武高速公路A7 合同段 （K72+000~K78+160） 涵洞施工方案 编制： 审核： 批准： 中铁四局宁武A7 标项目经理部 二 00 九年九月四日 第 2 页 共 1 4 页 涵洞施工方案 一、工程概况 宁武高速公路A7 合同段起于宅头村(K72+000)，于洋头村周宁互通，尔后上跨七步溪，沿山边展线升坡至合同段终点西山角村(YK78+160)，合同段路线全长6.16km。 本合同段共有涵洞53 座，其中主线12 座，互通11 座，周宁连接线10 座，周宁连接线--支线6 座，李墩连接线14 座，具体工程数量如下表： 主要工程数量表 序号 名 称 单位 工程数量 一 钢筋砼圆管涵 1 圆管内径Φ0.75m m 31.78 2 圆管内径Φ1m m 60.38 3 圆管内径Φ1.5m m 14.98 二 盖板涵钢筋砼盖板涵 1 1-1.5×1.5 m 231.21 2 1-2.0×2.0 m 528.67 4 1-2.0×1.5 m 63 5 1-2.5×2.0 m 17.24 6 1-2.5×2.5 m 64.99 7 1-3.0×3.0 m 206.63 8 1-4.0×3.5 m 36.11 9 1-4.5×3.5 m 99．6 10 1-4.5×4.0 m 45.07 11 1-4.5×4.0 m 135.9 12 2-4.0×3.0 m 42 13 2-5.5×5.0 m 66.55 二、圆管涵施工 （一）施工准备 1、按照施工平面布置图提供的要求，搭设临时设施，组织机具设备人员进场。 2、采购材料并组织进场，在试验监理工程师的监督下现场取样，并送试验室试验。 第 3 页 共 1 4 页 3、认真熟悉图纸、施工规范，对操作人员进行技术培训及交底，并进行安全质量教育。 4、测量放线：测量人员及监理工程师对涵洞进行定位放线，并将控制桩引至路边加以保护。在通道附近补充两个水准点，以备施工时使用。所测控制桩均应稳固可靠，一直保留到工程结束。 (二)施工方法 1、基坑开挖 根据技术人员放样出的涵洞中线桩、涵洞基础大小和现场地质情况确定基础开挖位置，用石灰撒出开挖边线，现场测量原地面标高，计算出基坑下挖深度，并在开挖边线旁打好标高控制桩。涵洞基础采用机械开挖，如有石方，则采用松动爆破开挖，开挖时严格按设计的尺寸进行，严禁超宽超深开挖再用虚土回填。在基坑开挖的同时，应将涵端口八字墙或一字墙基础基坑一并挖好。 基坑开挖出的弃 土不 得 妨 碍 开挖基坑及其 他 工作，弃 土应堆 放在远 离 基坑位置，必 须 堆 放在基坑附近时，弃 土堆 坡 脚 距 基坑顶 缘 的距 离 不 小于 基坑的深度。 基坑挖到接 近设计标高时...
