公路隧道专项施工方案

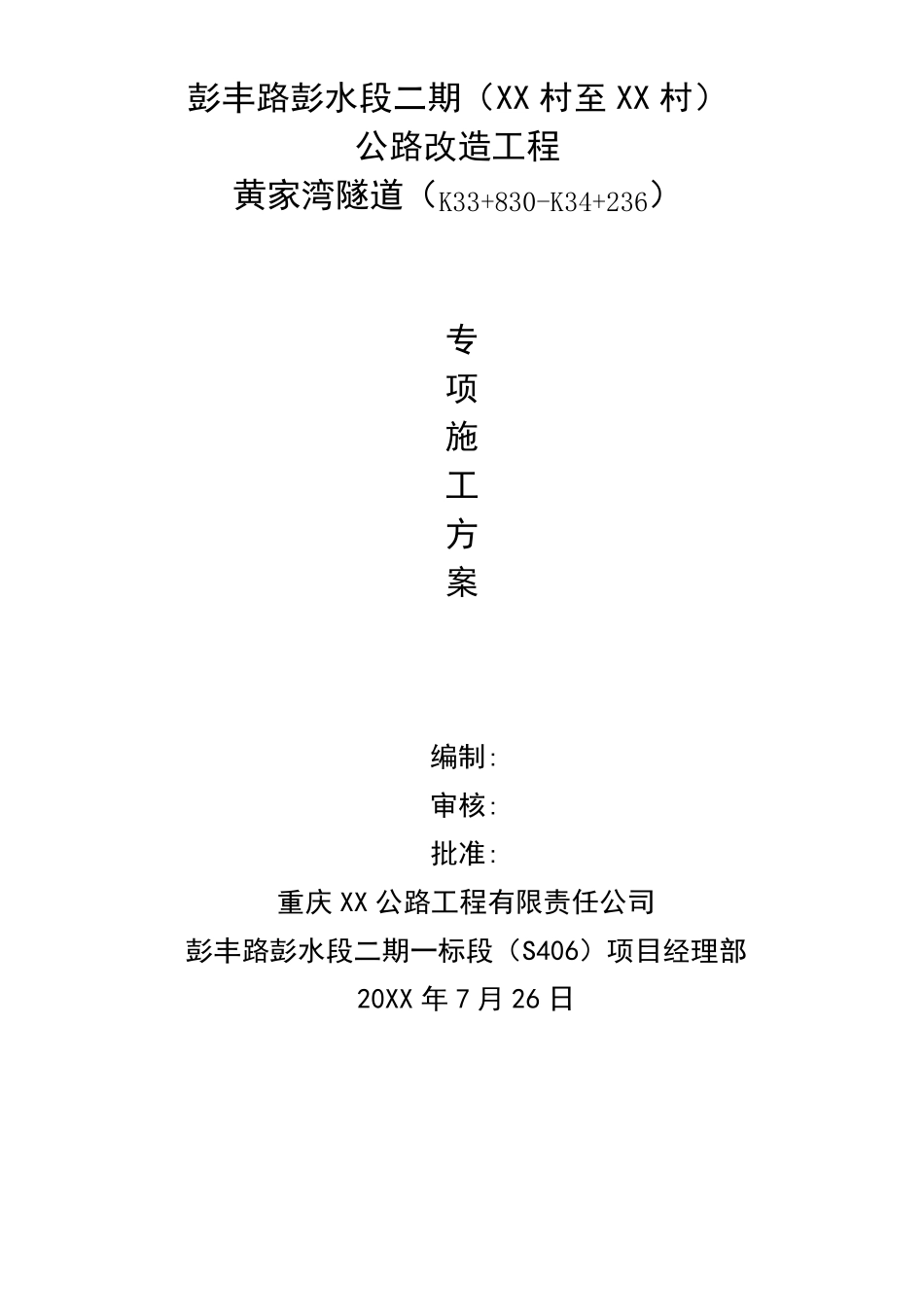

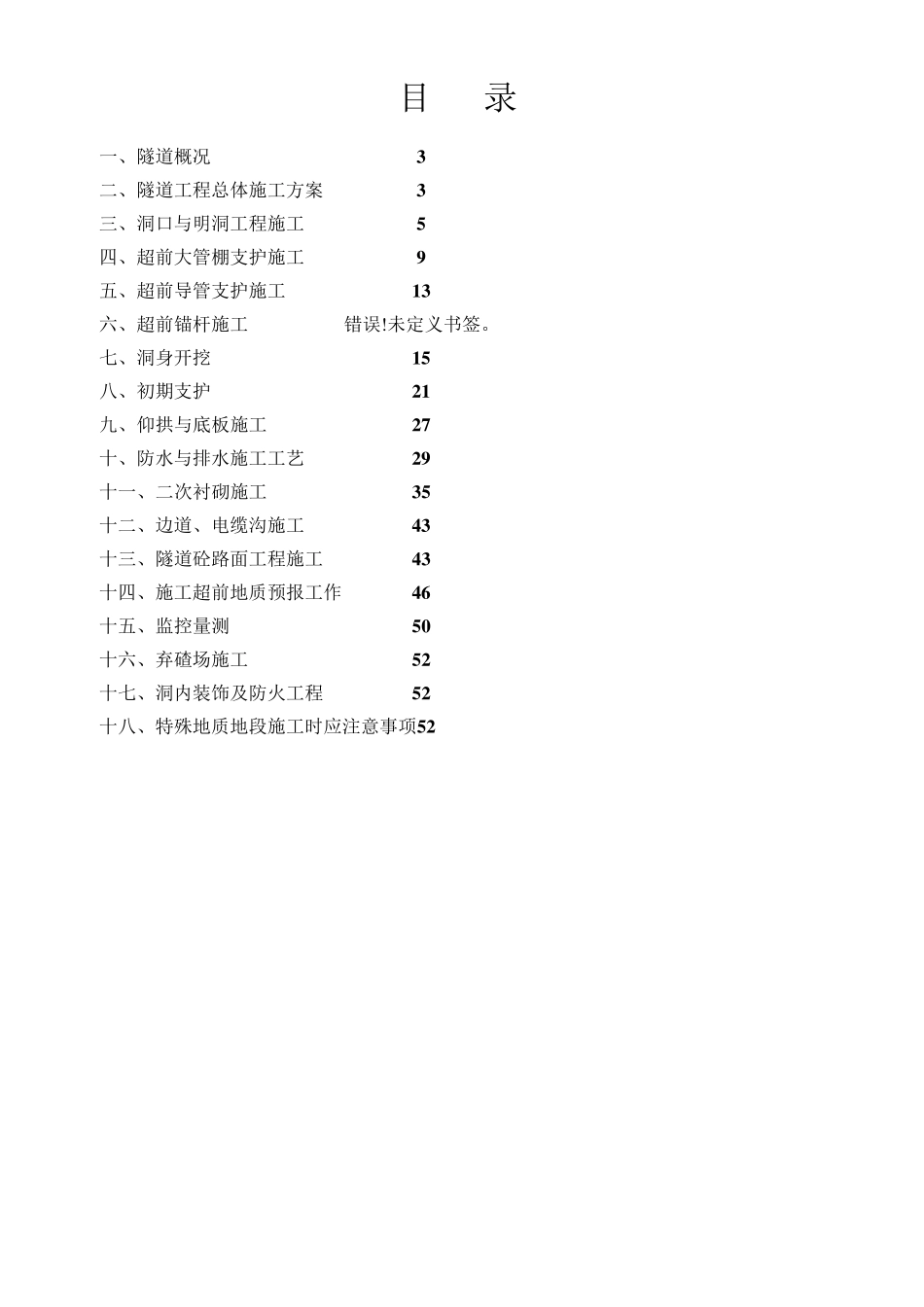

彭丰路彭水段二期（XX 村至XX 村） 公路改造工程 黄家湾隧道（K33+830-K34+236） 专 项 施 工 方 案 编制: 审核: 批准: 重庆XX 公路工程有限责任公司 彭丰路彭水段二期一标段（S406）项目经理部 20XX 年 7 月 26 日 目 录 一、隧道概况 3 二、隧道工程总体施工方案 3 三、洞口与明洞工程施工 5 四、超前大管棚支护施工 9 五、超前导管支护施工 1 3 六、超前锚杆施工 错误!未定义书签。 七、洞身开挖 1 5 八、初期支护 2 1 九、仰拱与底板施工 2 7 十、防水与排水施工工艺 2 9 十一、二次衬砌施工 3 5 十二、边道、电缆沟施工 4 3 十三、隧道砼路面工程施工 4 3 十四、施工超前地质预报工作 4 6 十五、监控量测 5 0 十六、弃碴场施工 5 2 十七、洞内装饰及防火工程 5 2 十八、特殊地质地段施工时应注意事项5 2 一 、 隧 道 概 况 S406 彭 丰 路 彭 水 段 二 期 （ XX 村 至 XX 村 ） 公 路 改 造 工 程 共 2 个 隧 道 ， 本 隧 道 其 所 处 里程 桩 号 黄 家 湾 隧 道 为 单 洞 双 向 两 车 道 隧 道 。 隧 道 主 洞 建 筑 界 限 净 高5m,净 宽9m， 行 车 道3.5x2m， 侧 向 宽 度0.25/0.25m， 人 行 道0.75x2m； 隧 道 设 计 速 度 为40Km/h。 以 彭 水 至 丰都 方 向 上 坡 为 正 。 本 路 段 设 计 范 围 起 始 桩 点 K33+830 到 K34+236 表 1 隧 道 一 览 表 1、 地 理 位 置 及 气 象 水 文 黄 家 湾 隧 道 位 于 重 庆 市 彭 水 县 龙 射 镇 XX 村 ， 距 离 XX 村 约 5Km。 隧 道 进 洞 口 北 西 侧 平距 约 160m 为 乡 村 公 路 （ 碎 石 ） ， 东 侧 300m 为 乡 村 公 路 （ 碎 石 ） ， 出 洞 口 北 西 侧 平 距 150m为 乡 村 公 路 （ 碎 石 ） ， 交 通 不 方 便 。 隧 址 区 属 于 亚 热 带 温 润 季 风 气 候 ， 多 年 平 均 温 度 17.50℃ ； 气 候 特 点 ： 无 霜 期 长 ， 早春 季 节冷空气 活动频繁， 局部常有大风 、 冰雹， 初夏常有连阴雨， 秋季 多 绵雨， 冬季 少雪无 寒冬。 隧 道 区 无 大型地 表 水 体， 亦无 泉点 出 露； 隧 道 进 口 西 南侧 ...
