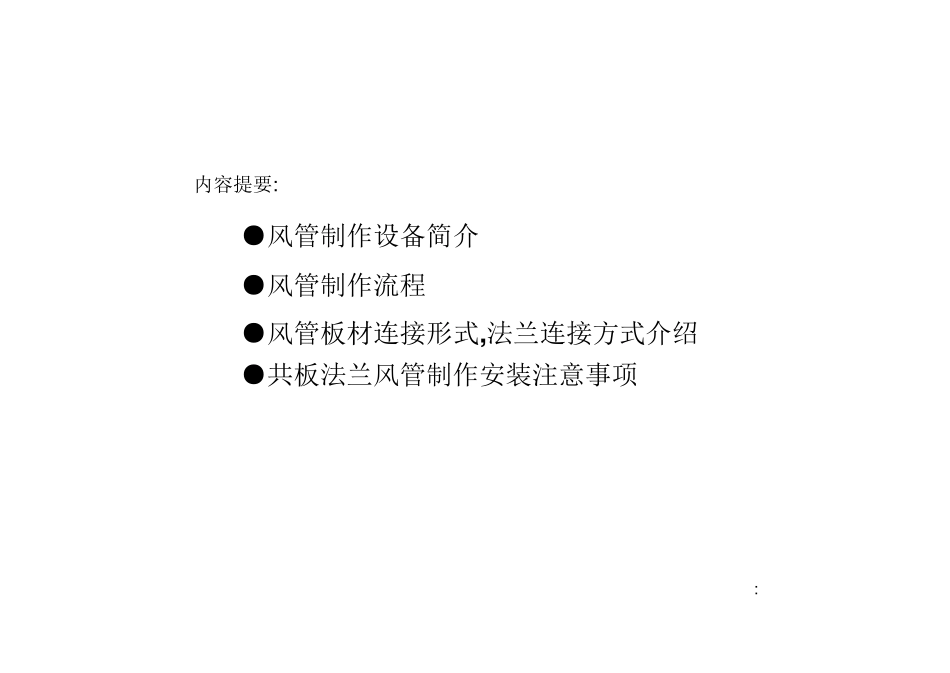

共板法兰（TDF）风管制 作及安装流程 内容提要: ●风管制作设备简介 ●风管制作流程 ●风管板材连接形式,法兰连接方式介绍 ●共板法兰风管制作安装注意事项 : 一、风管制作设备 ❖ 剪板机 冲剪机 切角机 咬口机 折方机 冲孔机 : 剪板机: 脚踏式剪板机 : 压筋机: 用于风管的加固 : 联合咬口机: 用于标准方管咬口制作 : 共板法兰成型机: 用于制作直边的共板法兰 : 共板法兰流水线生产设备: 1、电脑全自动控制柜 2、开卷机组 ３、上料、校平、压筋、测量、 冲剪于一体机组 4、皮带、滚杠传送线、 双侧咬口机 5、滚杠、链条传送线、 6、共板折方机组 双侧共板成型机组 : 二、风管制作 : 共板法兰整体示意 : 共板法兰制作流程 确定风管尺寸 镀锌板调整进料入机台 剪板机剪板 流 水 线 切割机切角 生 产 压筋 角连接件、弹簧 夹、顶丝卡制作 咬口（插口、承口） 机制TDF法兰成形机） 折弯机折弯（L型，U型，口型） 合缝 上角码调整 质检 : 共板法兰配件安装图 弹簧夹构造大样图 顶丝卡构造大样图 注：风管与设备连接一律采用顶丝卡连接 : 风管共板法兰制作类型---A :外翻边 A :外翻边连体法兰 A :角连接件 A :弹簧夹 A :顶丝卡 常规尺寸: H: 30mm 33mm 34mm 35mm W:10mm 11mm 厚度按国家相关规范 角件连接:δ=1.0~1.2mm 弹簧夹:δ=1.0~1.2mm 顶丝卡: δ=3mm : 风管共板法兰制作类型---B :内翻边带立面加筋 B :内翻边带立面加筋 B :角连接件 B :弹簧夹 B :顶丝卡 常规尺寸: H: 30mm 33mm 34mm 35mm W:10mm 11mm 厚度按国家相关规范 角件连接:δ=1.0~1.2mm 弹簧夹:δ=1.0~1.2mm 顶丝卡: δ=3mm : 风管共板法兰制作类型---C :内翻边带立面加筋 C :内翻边带立面加筋 C :角连接件 C :弹簧夹 C :顶丝卡 常规尺寸: H: 30mm 33mm 34mm 35mm W:10mm 11mm 厚度按国家相关规范 角件连接:δ=1.0~1.2mm 弹簧夹:δ=1.0~1.2mm 顶丝卡: δ=3mm : 风管成型---连接(联合角咬口) 双咬口(雌咬口) 单咬口(雄咬口) 连接成型 常规尺寸：L1=13~16mm, L2=7~10mm, L=6~8mm 铁皮厚度依国家规范 一片成型 两片成型 四片成型 : 风管成型---连接(按扣式咬口) 单咬口(雄咬口)示意图 A-A面 常规尺寸：L≤45mm B=6~8mm 铁皮厚度依国家规范 双咬口(雌咬口)示意图 咬口组合成型意图 : 两片式： : 风管加固—管内加固...
