关于CAD中图纸模版标准化设置

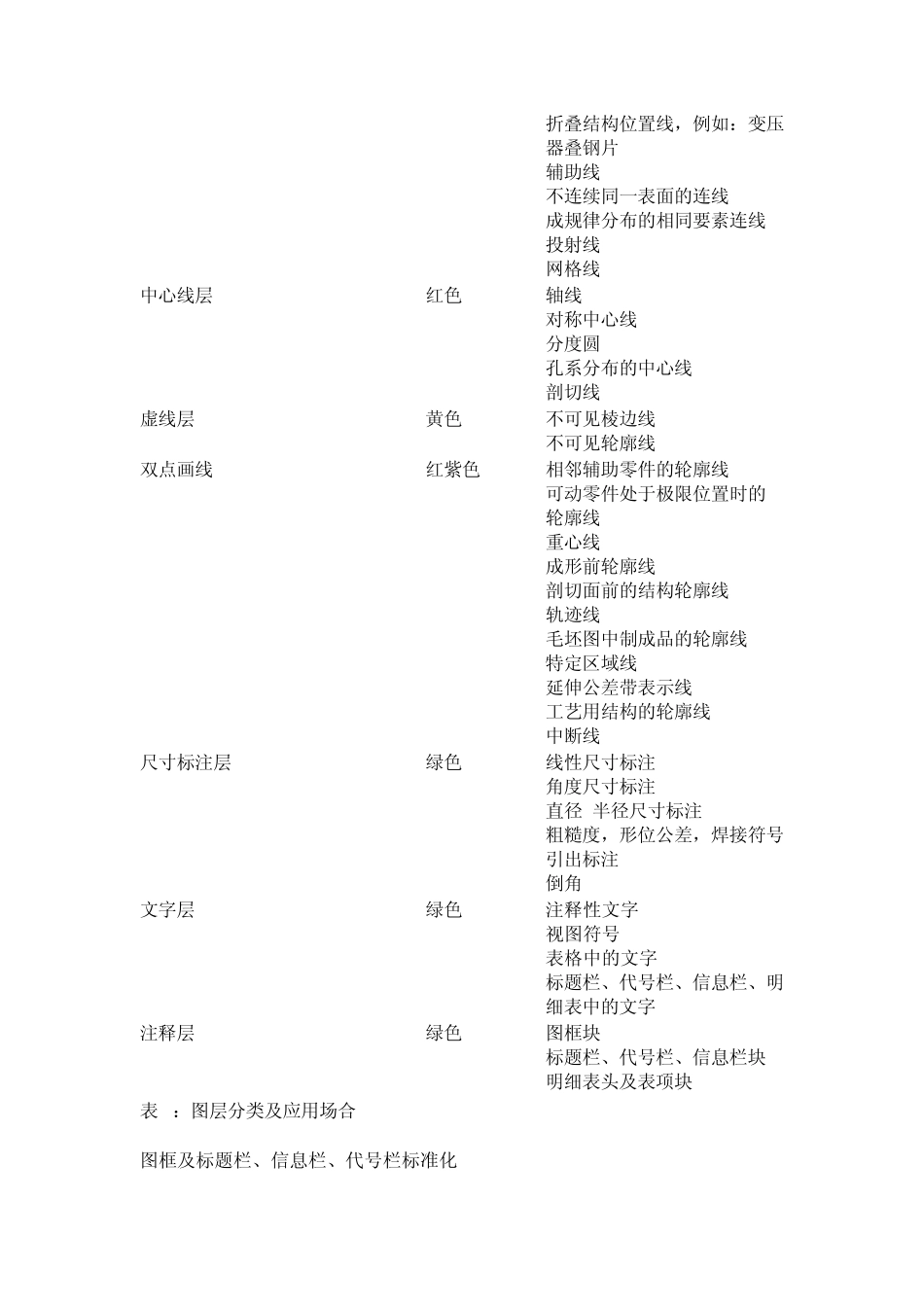

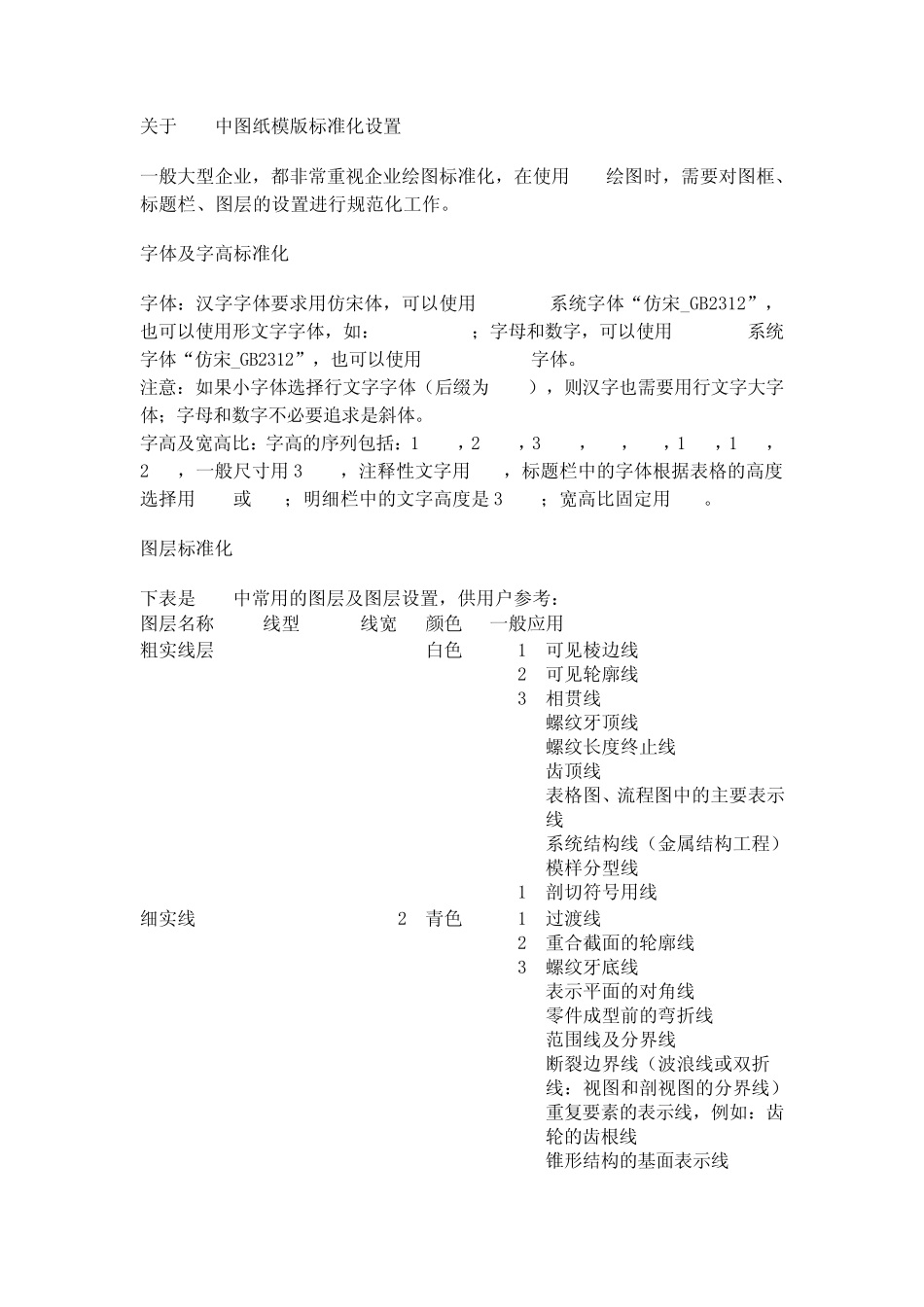

关于CAD中图纸模版标准化设置 一般大型企业，都非常重视企业绘图标准化，在使用CAD绘图时，需要对图框、标题栏、图层的设置进行规范化工作。 字体及字高标准化 字体：汉字字体要求用仿宋体，可以使用Windows系统字体“仿宋_GB2312”，也可以使用形文字字体，如：gbcbig.shx；字母和数字，可以使用Windows系统字体“仿宋_GB2312”，也可以使用gbenor.shx字体。 注意：如果小字体选择行文字字体（后缀为.shx），则汉字也需要用行文字大字体；字母和数字不必要追求是斜体。 字高及宽高比：字高的序列包括：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm，一般尺寸用3.5mm，注释性文字用5mm，标题栏中的字体根据表格的高度选择用5mm或 7mm；明细栏中的文字高度是 3.5mm；宽高比固定用0.7。 图层标准化 下表是 CAD中常用的图层及图层设置，供用户参考： 图层名称 线型 线宽 颜色 一般应用 粗实线层(Thick) Continuous 0.5MM 白色 1. 可见棱边线 2. 可见轮廓线 3. 相贯线 4. 螺纹牙顶线 5. 螺纹长度终止线 6. 齿顶线 7. 表格图、流程图中的主要表示线 8. 系统结构线（金属结构工程） 9. 模样分型线 10.剖切符号用线 细实线(Thin) Continuous 0.25 青色 1. 过渡线 2. 重合截面的轮廓线 3. 螺纹牙底线 4. 表示平面的对角线 5. 零件成型前的弯折线 6. 范围线及分界线 7. 断裂边界线（波浪线或双折线：视图和剖视图的分界线） 8. 重复要素的表示线，例如：齿轮的齿根线 9. 锥形结构的基面表示线 10.折叠结构位置线，例如：变压器叠钢片 11.辅助线 12.不连续同一表面的连线 13.成规律分布的相同要素连线 14.投射线 15.网格线 中心线层(Center) Center 0.25 红色 1. 轴线 2. 对称中心线 3. 分度圆 4. 孔系分布的中心线 5. 剖切线 虚线层(Dashed) Hidden 0.25 黄色 1. 不可见棱边线 2. 不可见轮廓线 双点画线(Divide) Divide 0.25 红紫色 1. 相邻辅助零件的轮廓线 2. 可动零件处于极限位置时的轮廓线 3. 重心线 4. 成形前轮廓线 5. 剖切面前的结构轮廓线 6. 轨迹线 7. 毛坯图中制成品的轮廓线 8. 特定区域线 9. 延伸公差带表示线 10.工艺用结构的轮廓线 11.中断线 尺寸标注层(Dim) Continuous 0.25 绿色 1. 线性尺寸标注 2. 角度尺寸标注 3. 直径/半径尺寸标注 4. 粗糙度，形位公差，焊接符号 5. 引出标注 6. 倒角 文字...
