关于PA、PB及RS功率的计算——值得收藏

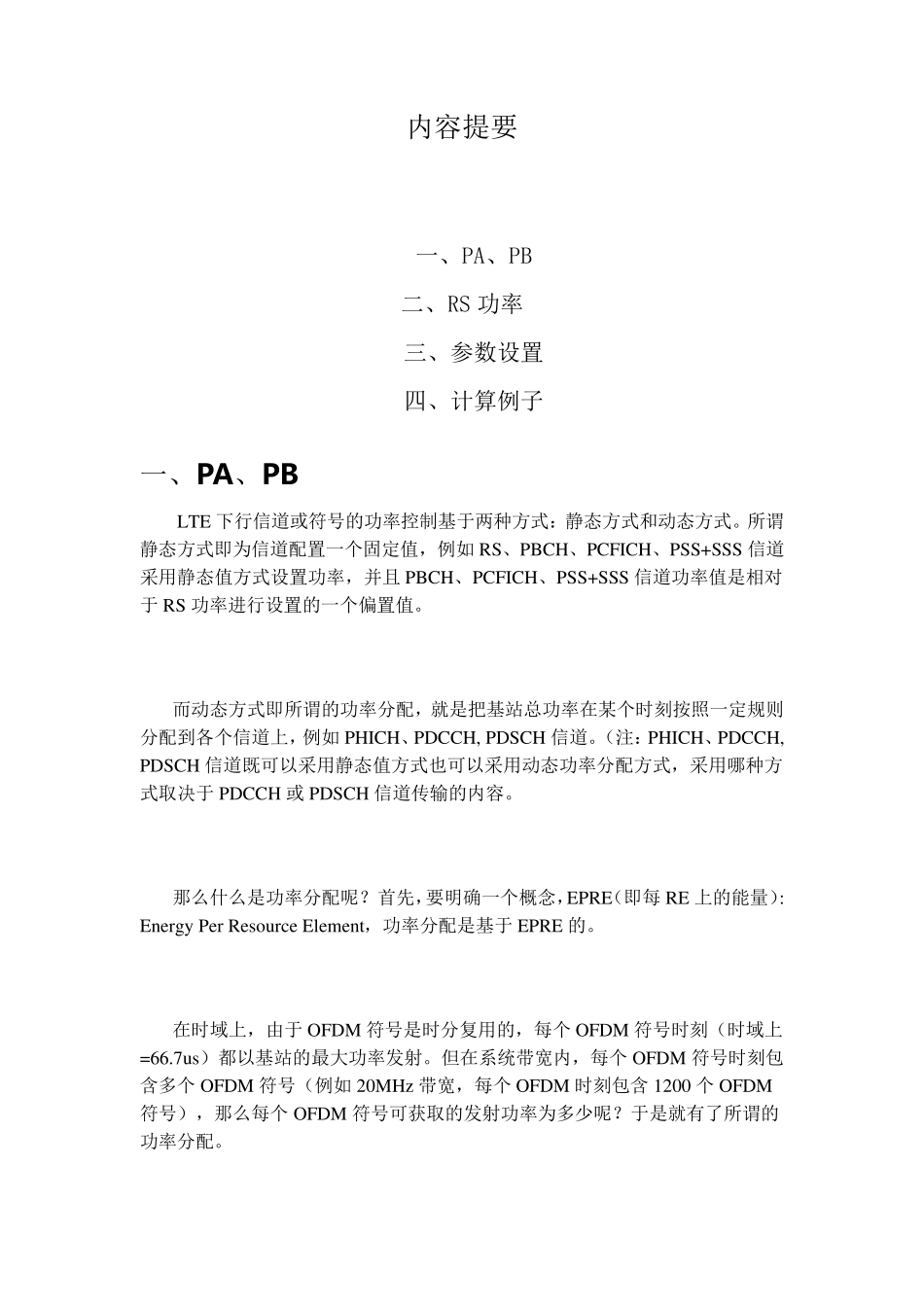

内容提要 一、PA、PB 二、RS 功率 三、参数设置 四、计算例子 一、PA、PB LTE 下行信道或符号的功率控制基于两种方式：静态方式和动态方式。所谓静态方式即为信道配置一个固定值，例如 RS、PBCH、PCFICH、PSS+SSS 信道采用静态值方式设置功率，并且 PBCH、PCFICH、PSS+SSS 信道功率值是相对于 RS 功率进行设置的一个偏置值。 而动态方式即所谓的功率分配，就是把基站总功率在某个时刻按照一定规则分配到各个信道上，例如 PHICH、PDCCH, PDSCH 信道。（注：PHICH、PDCCH, PDSCH 信道既可以采用静态值方式也可以采用动态功率分配方式，采用哪种方式取决于 PDCCH 或 PDSCH 信道传输的内容。 那么什么是功率分配呢？首先，要明确一个概念，EPRE（即每 RE 上的能量）: Energy Per Resource Element，功率分配是基于 EPRE 的。 在时域上，由于 OFDM 符号是时分复用的，每个 OFDM 符号时刻（时域上=66.7us）都以基站的最大功率发射。但在系统带宽内，每个 OFDM 符号时刻包含多个 OFDM 符号（例如 20MHz 带宽，每个 OFDM 时刻包含 1200 个 OFDM符号），那么每个 OFDM 符号可获取的发射功率为多少呢？于是就有了所谓的功率分配。 根据OFDM 符号中是否存在RS 信号，把PDSCH OFDM 符号分为两类，即A 类（TYPE A）和B 类（TYPE B）。 A 类符号：不存在RS 的PDSCH OFDM 符号 B 类符号：存在RS 的PDSCH OFDM 符号TYPEA ρA：将 A 类符号的PDSCH RE 功率（单位 mw）与 RS 功率(单位 mW)比值记作 ρA=TYPE A/RS ρB：将 B 类符号的PDSCH RE 功率（单位 mw）与 RS 功率（单位 mw）比值记作 ρB=TYPE B/RS LTE 设备中，为了控制分配给 UE 的PDSCH RE 功率，引入了 PA 参数，PB参数。PA 是一个 UE 级参数，通过 RRC 信令发送给 UE，可随时改变，PA 越小则 A 类符号功率相对于 RS 符号功率比值越小；PB 是一个小区级参数，由 SIB2广播。 PA 定义为：该参数表示 PDSCH 功率控制 PA 调整开关关闭且下行 ICIC 开关关闭时，PDSCH 采用均匀功率分配时的PA 值，数值上 PA=10lo gρA。 PB 定义为：表示 PDSCH 上 EPRE（Energy Per Resource Element）的功率因子比率指示，它和天线端口共同决定了功率因子比率的值，数值上 PB 表示ρB/ρA 的索引。 假定把基站分配给每个 RB 的功率均分为48 份，则针对 RS RE 及 PDSCH RE...
