关于profibus设备总线故障的分析及解决过程

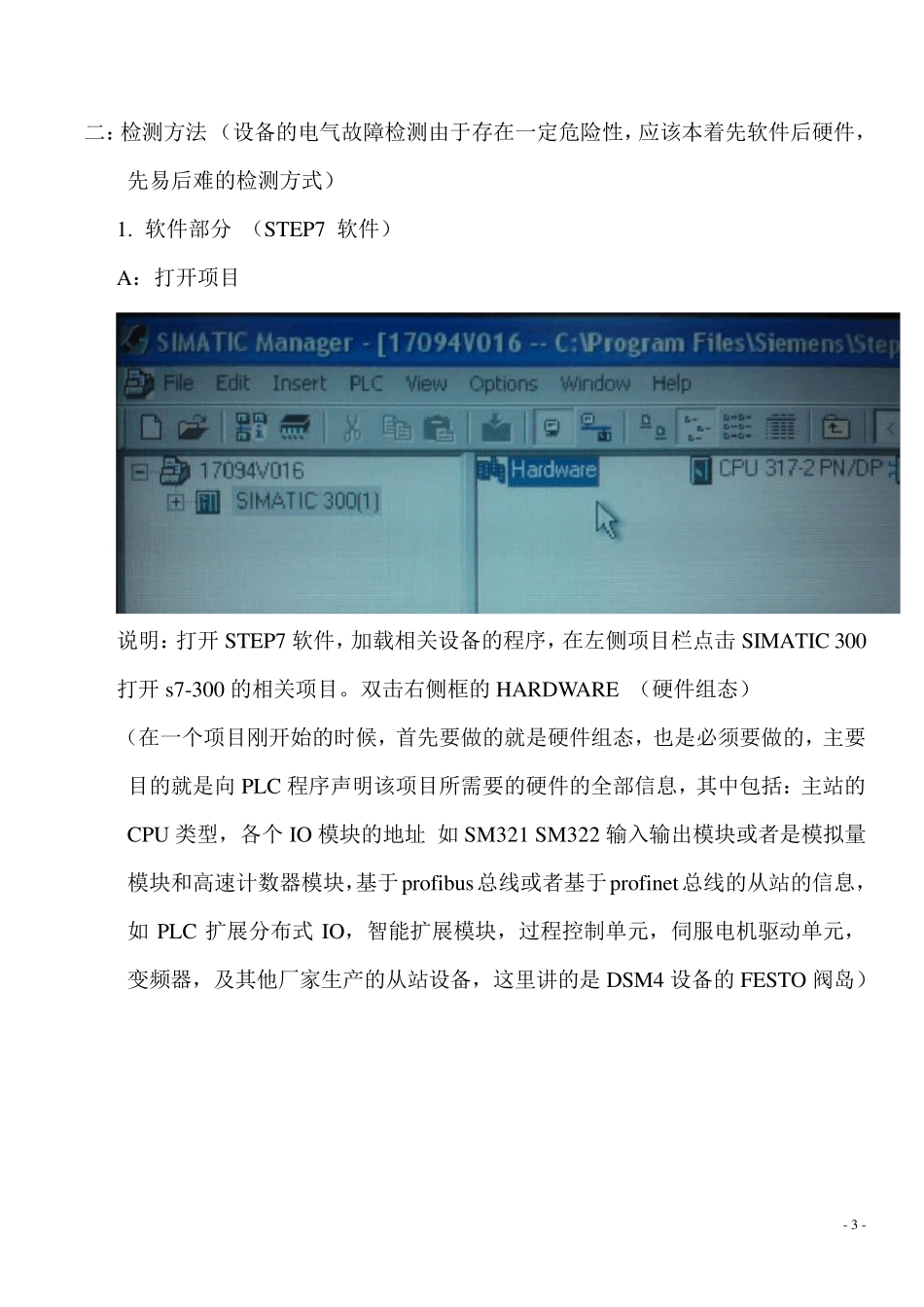

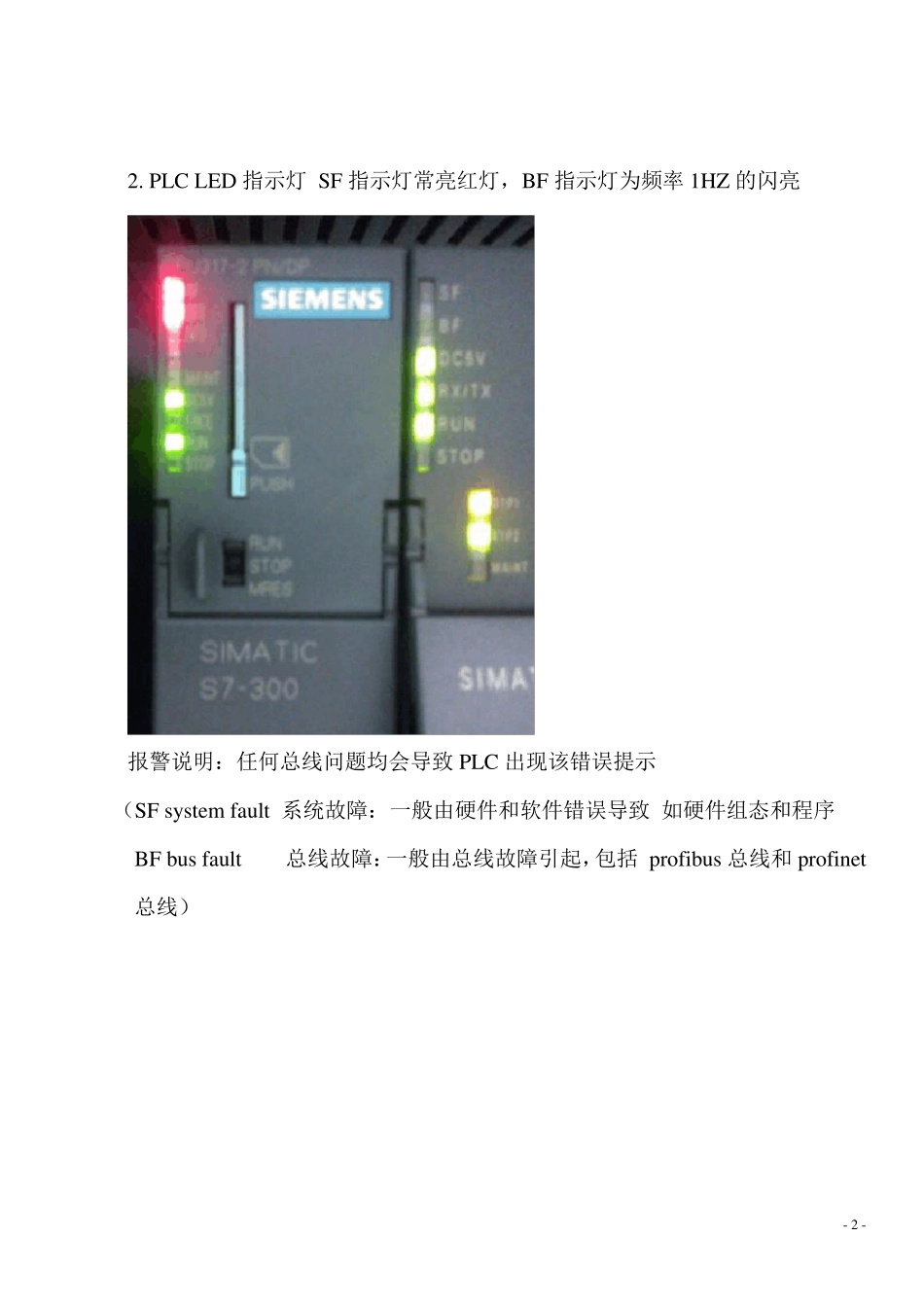

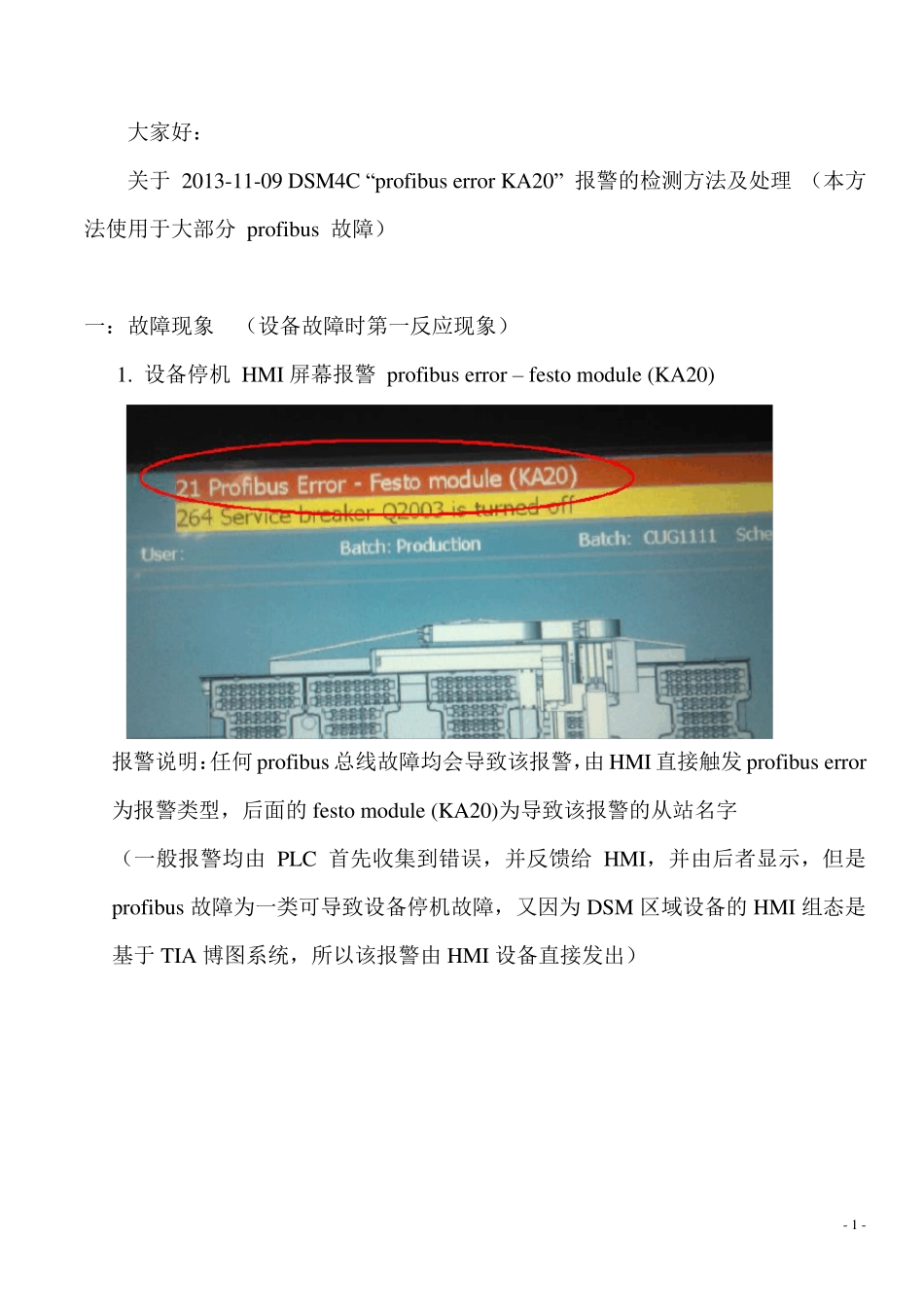

- 1 - 大家好： 关于 2013-11-09 DSM4C “profibu s error KA20” 报警的检测方法及处理 （本方法使用于大部分 profibu s 故障） 一：故障现象 （设备故障时第一反应现象） 1. 设备停机 HMI 屏幕报警 profibu s error – festo modu le (KA20) 报警说明：任何 profibu s 总线故障均会导致该报警，由 HMI 直接触发 profibu s error为报警类型，后面的festo modu le (KA20)为导致该报警的从站名字 （一般报警均由 PLC 首先收集到错误，并反馈给 HMI，并由后者显示，但是profibu s 故障为一类可导致设备停机故障，又因为 DSM 区域设备的HMI 组态是基于TIA 博图系统，所以该报警由 HMI 设备直接发出） - 2 - 2. PLC LED 指示灯 SF 指示灯常亮红灯，BF 指示灯为频率1HZ 的闪亮 报警说明：任何总线问题均会导致PLC 出现该错误提示 （SF sy stem fau lt 系统故障：一般由硬件和软件错误导致 如硬件组态和程序 BF bu s fau lt 总线故障：一般由总线故障引起，包括 profibu s 总线和 profinet总线） - 3 - 二：检测方法 （设备的电气故障检测由于存在一定危险性，应该本着先软件后硬件，先易后难的检测方式） 1. 软件部分 （STEP7 软件） A：打开项目 说明：打开STEP7 软件，加载相关设备的程序，在左侧项目栏点击SIMATIC 300 打开s7-300 的相关项目。双击右侧框的HARDWARE （硬件组态） （在一个项目刚开始的时候，首先要做的就是硬件组态，也是必须要做的，主要目的就是向 PLC 程序声明该项目所需要的硬件的全部信息，其中包括：主站的CPU 类型，各个 IO 模块的地址 如 SM321 SM322 输入输出模块或者是模拟量模块和高速计数器模块，基于profibu s总线或者基于profinet总线的从站的信息，如 PLC 扩展分布式IO，智能扩展模块，过程控制单元，伺服电机驱动单元，变频器，及其他厂家生产的从站设备，这里讲的是 DSM4 设备的FESTO 阀岛） - 4 - B：打开硬件组态 说明：打开项目硬件组态后的画面 ( 左侧方格为主站信息，包括CPU 类型为317-2DP/PN 意思是带有2 个profinet工业以太网接口和一个profibu s 总线接口的PLC CPU ，下面是CP343-1 扩展工业以太网接口模块，CP340-RS232 扩展通讯接口模块和输入输出模块。右面有两条类似铁路轨道形状的分支，其中一条叫 profibu s 总线，另一条叫 profinet 总线。在这里以DSM...
