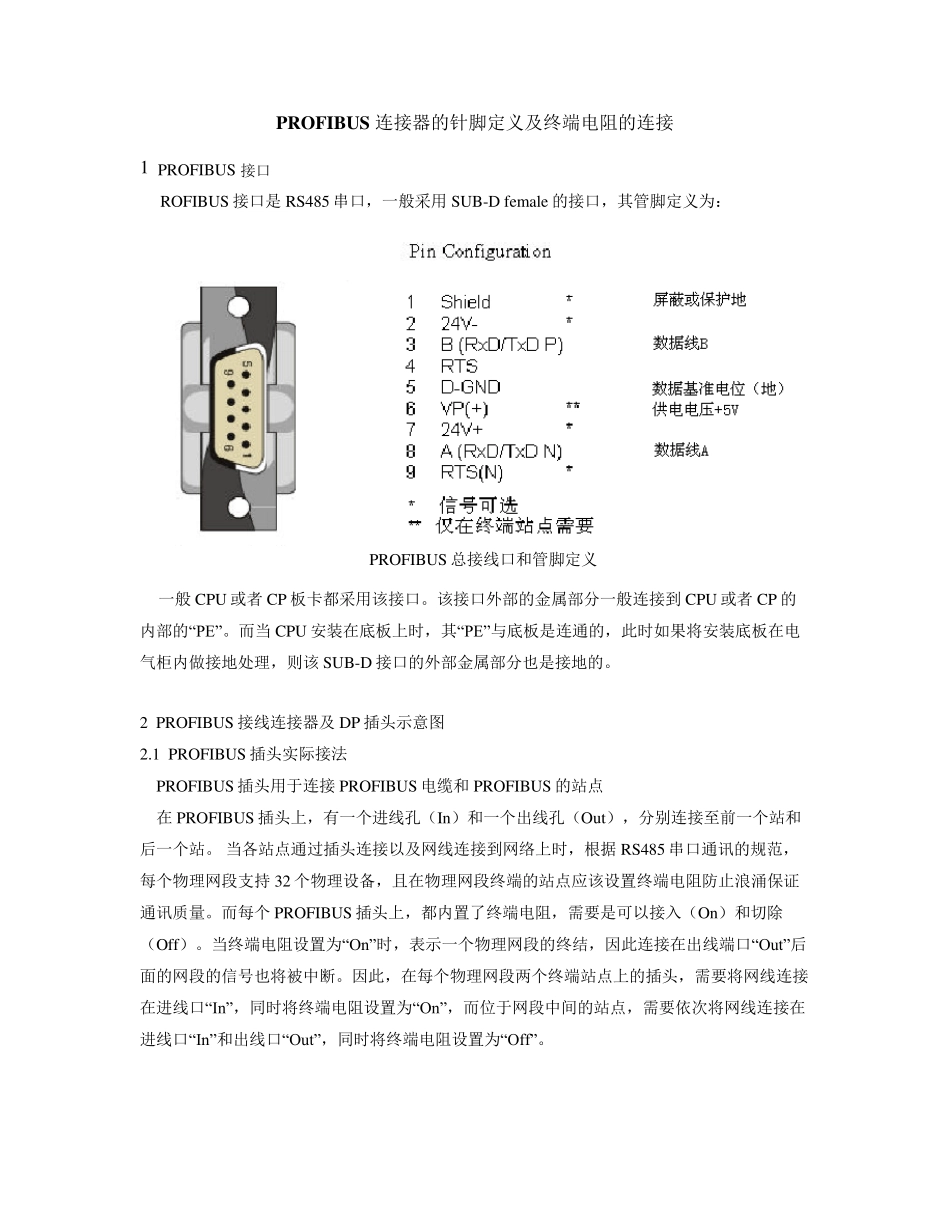

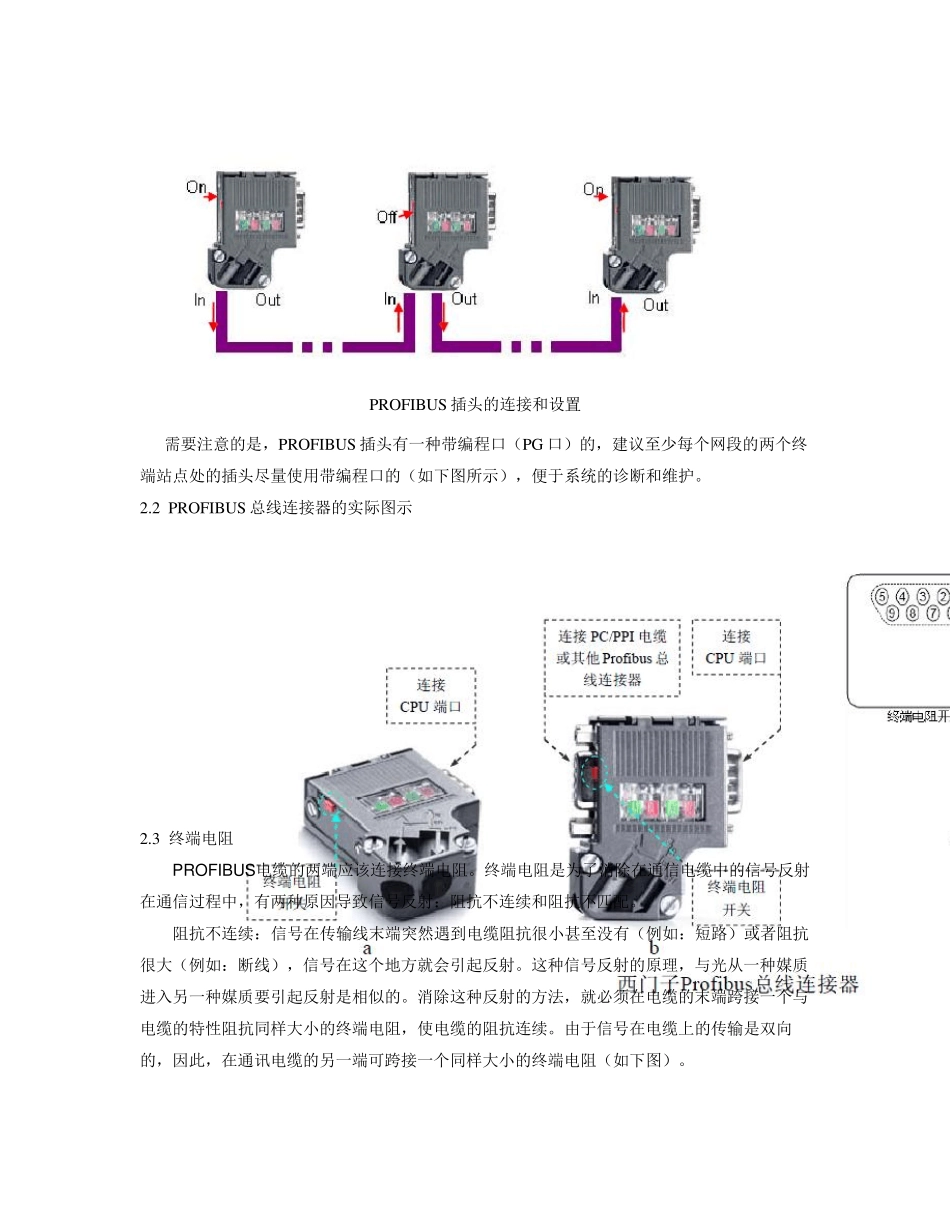

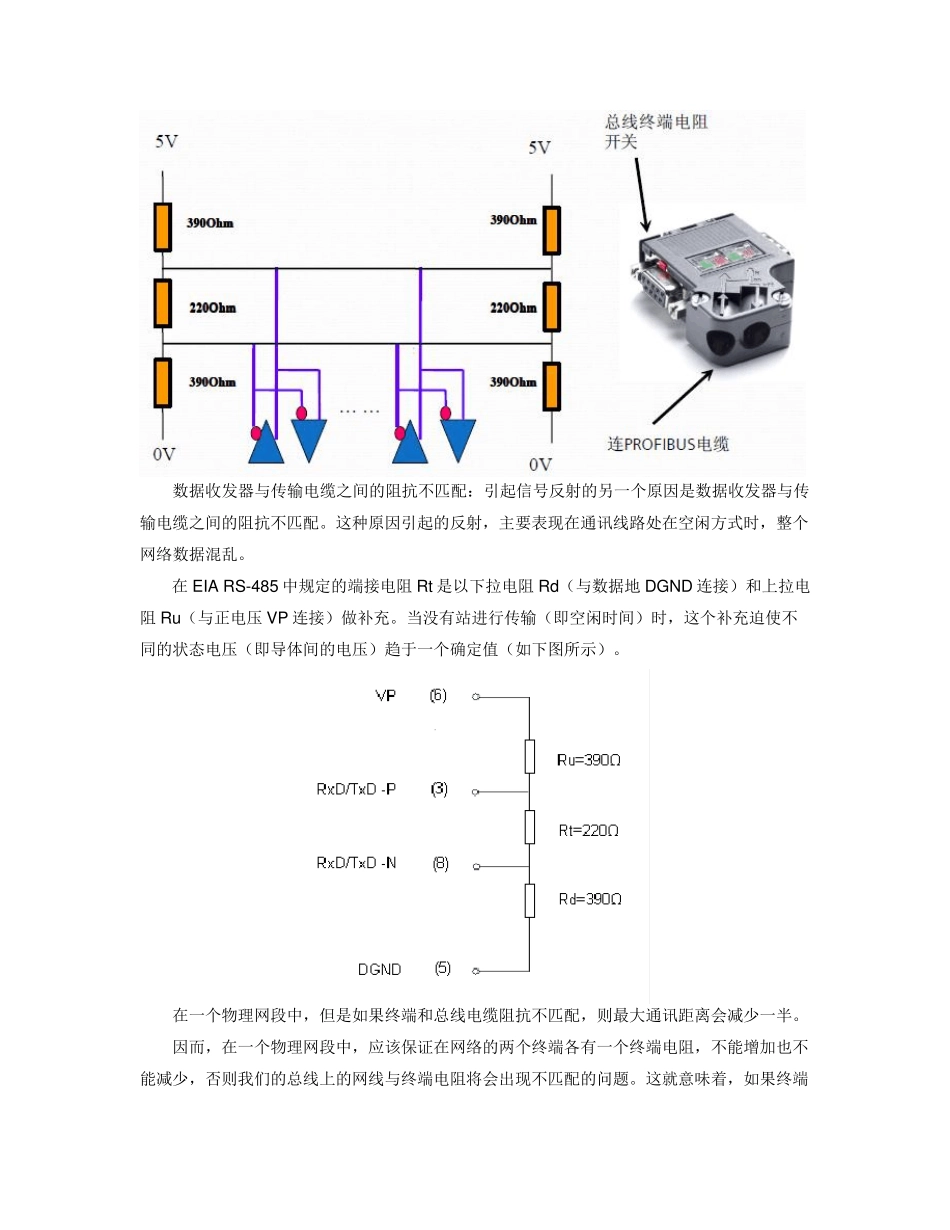

PROFIBU S 连接器的针脚定义及终端电阻的连接 1 PROFIBUS 接口 ROFIBUS 接口是RS485 串口，一般采用SUB-D female 的接口，其管脚定义为： PROFIBUS 总接线口和管脚定义 一般CPU 或者CP 板卡都采用该接口。该接口外部的金属部分一般连接到 CPU 或者CP 的内部的“PE”。而当 CPU 安装在底板上时，其“PE”与底板是连通的，此时如果将安装底板在电气柜内做接地处理，则该SUB-D 接口的外部金属部分也是接地的。 2 PROFIBUS 接线连接器及DP 插头示意图 2.1 PROFIBUS 插头实际接法 PROFIBUS 插头用于连接PROFIBUS 电缆和PROFIBUS 的站点 在 PROFIBUS 插头上，有一个进线孔（In）和一个出线孔（Ou t），分别连接至前一个站和后一个站。 当各站点通过插头连接以及网线连接到网络上时，根据 RS485 串口通讯的规范，每个物理网段支持 32 个物理设备，且在物理网段终端的站点应该设置终端电阻防止浪涌保证通讯质量。而每个 PROFIBUS 插头上，都内置了终端电阻，需要是可以接入（On）和切除（Off）。当终端电阻设置为“On”时，表示一个物理网段的终结，因此连接在出线端口“Out”后面的网段的信号也将被中断。因此，在每个物理网段两个终端站点上的插头，需要将网线连接在进线口“In”，同时将终端电阻设置为“On”，而位于网段中间的站点，需要依次将网线连接在进线口“In”和出线口“Out”，同时将终端电阻设置为“Off”。 PROFIBU S 插头的连接和设置 需要注意的是，PROFIBU S 插头有一种带编程口（PG 口）的，建议至少每个网段的两个终端站点处的插头尽量使用带编程口的（如下图所示），便于系统的诊断和维护。 2.2 PROFIBU S 总线连接器的实际图示 2.3 终端电阻 PROFIBUS电缆的两端应该连接终端电阻。终端电阻是为了消除在通信电缆中的信号反射在通信过程中，有两种原因导致信号反射：阻抗不连续和阻抗不匹配。 阻抗不连续：信号在传输线末端突然遇到电缆阻抗很小甚至没有（例如：短路）或者阻抗很大（例如：断线），信号在这个地方就会引起反射。这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻（如下图）。 数据收发器与传输电缆之间的阻抗不匹配：引起信号反射的另...
