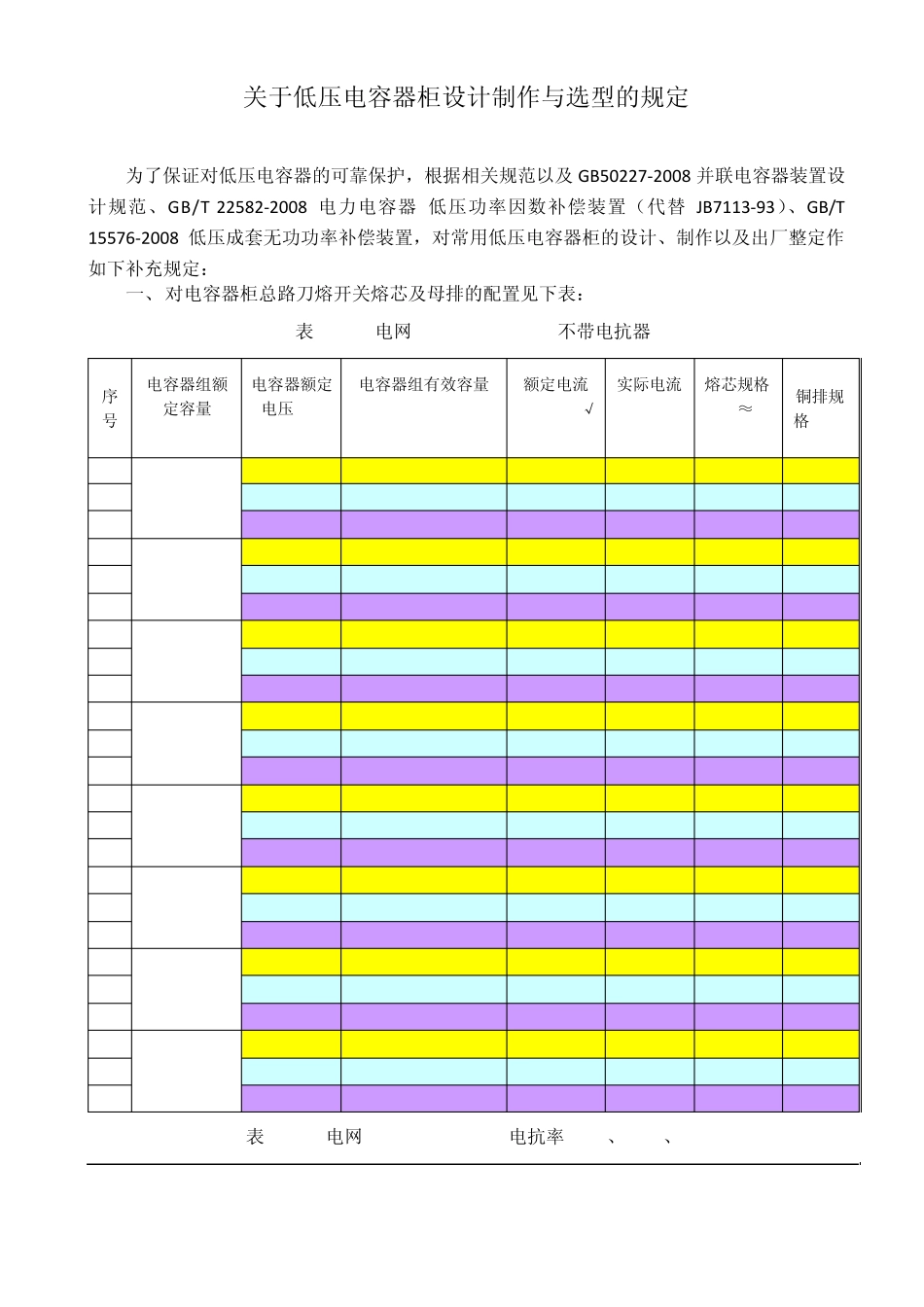

关于低压电容器柜设计制作选型的规定_第1页
1/8

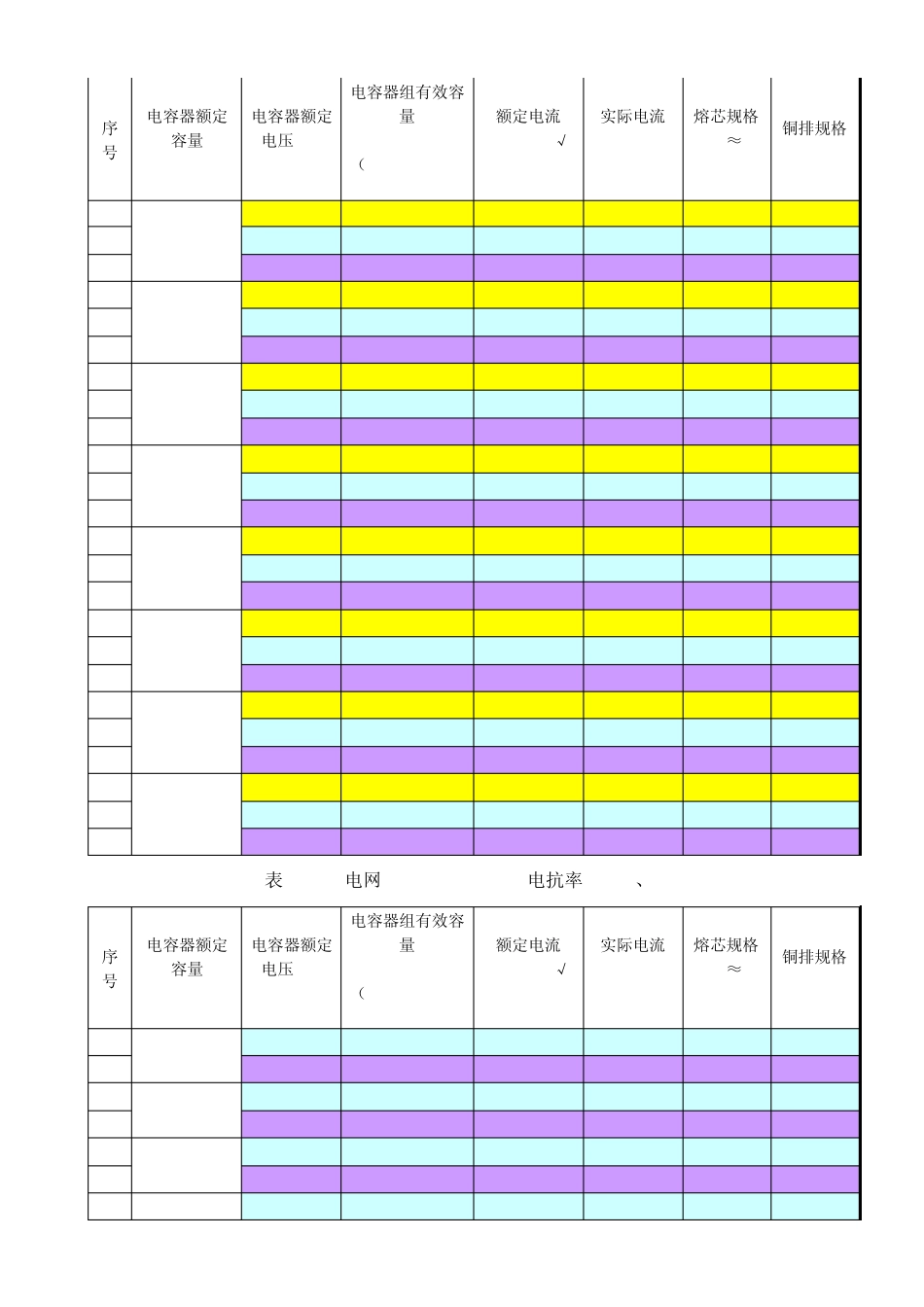

关于低压电容器柜设计制作选型的规定_第2页
2/8

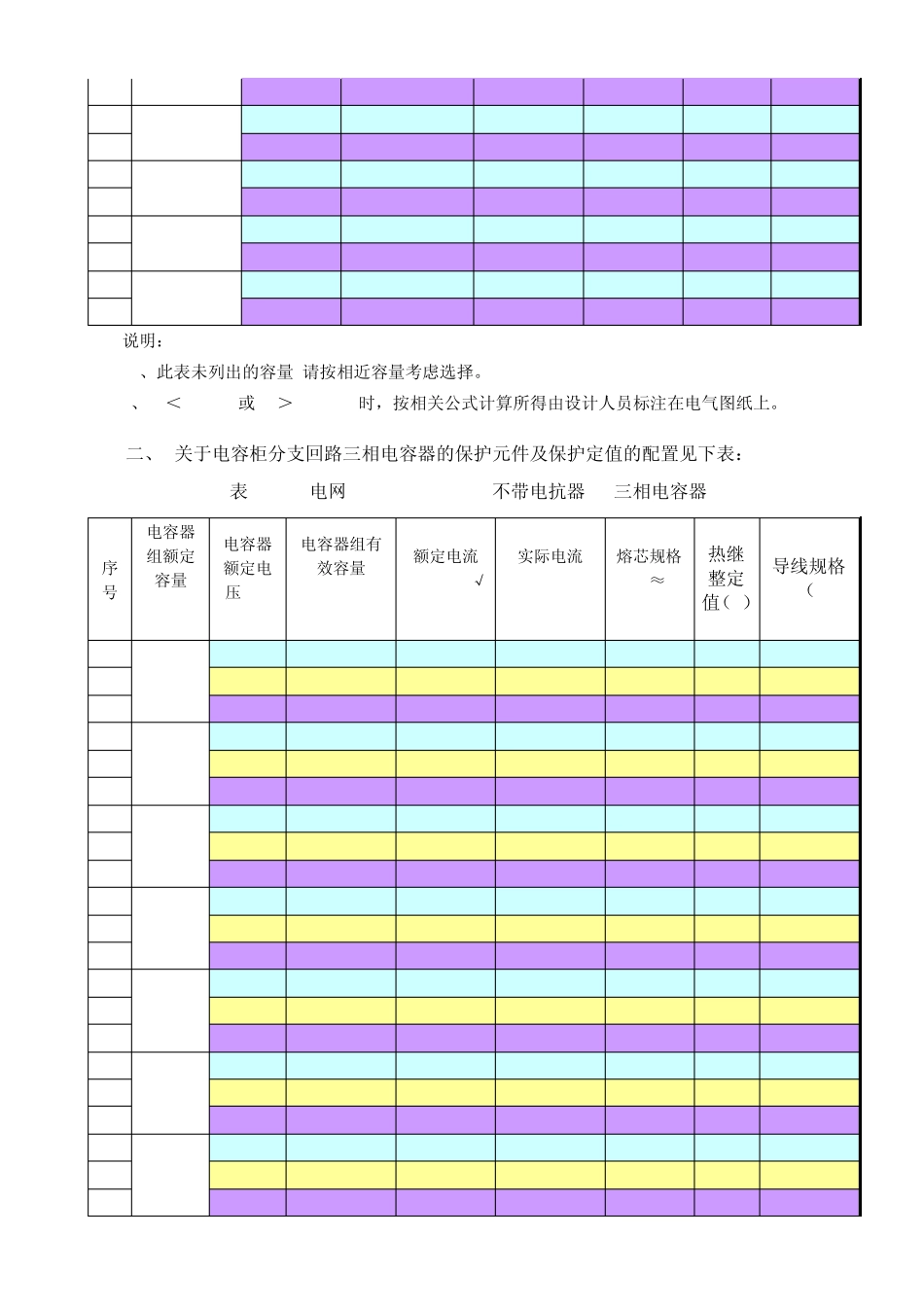

关于低压电容器柜设计制作选型的规定_第3页
3/8
关于低压电容器柜设计制作与选型的规定 为了保证对低压电容器的可靠保护,根据相关规范以及GB50227-2008 并联电容器装置设计规范、GB/T 22582-2008 电力电容器 低压功率因数补偿装置(代替JB7113-93)、GB/T 15576-2008 低压成套无功功率补偿装置,对常用低压电容器柜的设计、制作以及出厂整定作如下补充规定: 一、 对电容器柜总路刀熔开关熔芯及母排的配置见下表: 表1.1 电网Ue=400V 50Hz 不带电抗器 序号 电容器组额定容量 Qcn(kVar) 电容器额定电压Ucn (V) 电容器组有效容量Qc=(Ue/Ucn)2*Qcn(kVar) 额定电流Icn=Qcn/√3/Ucn(A) 实际电流Ic=(Ue/Ucn)*Icn 熔芯规格 In≈1.5Ic(A) 铜排规格 TMY- 1 360 400 360.00 519.63 519.63 800 50*6 2 450 284.44 461.89 410.57 630 50*5 3 480 250.00 433.03 360.85 630 50*5 4 300 400 300.00 433.03 433.03 700 50*5 5 450 237.04 384.91 342.14 630 40*5 6 480 208.33 360.85 300.71 500 40*5 7 250 400 250.00 360.85 360.85 630 40*5 8 450 197.53 320.76 285.12 500 40*4 9 480 173.61 300.71 250.59 400 40*4 10 200 400 200.00 288.68 288.68 500 40*4 11 450 158.02 256.61 228.10 400 30*4 12 480 138.89 240.57 200.47 400 30*4 13 160 400 160.00 230.95 230.95 400 30*3 14 450 126.42 205.29 182.48 300 30*3 15 480 111.11 192.46 160.38 250 30*3 16 120 400 120.00 173.21 173.21 300 25*3 17 450 94.81 153.96 136.86 250 25*3 18 480 83.33 144.34 120.28 200 25*3 19 100 400 100.00 144.34 144.34 250 20*3 20 450 79.01 128.30 114.05 200 20*3 21 480 69.44 120.28 100.24 200 20*3 22 80 400 80.00 115.47 115.47 200 20*3 23 450 63.21 102.64 91.24 160 20*3 24 480 55.56 96.23 80.19 125 20*3 表1.2 电网Ue=400V 50Hz 电抗率5.4%、5.7%、7% 序号 电容器额定容量 Qcn(kVar) 电容器额定电压Ucn (V) 电容器组有效容量Qc=(Ue/Ucn)*(Uc/Ucn)*Qcn(kVar) 额定电流Icn=Qcn/√3/Ucn(A) 实际电流Ic=(Uc/Ucn)*Icn 熔芯规格 In≈1.5Ic(A) 铜排规格TMY- 1 360 450 301.51 461.89 435.21 700 50*5 2 480 265.00 433.03 382.51 700 50*5 3 5...
