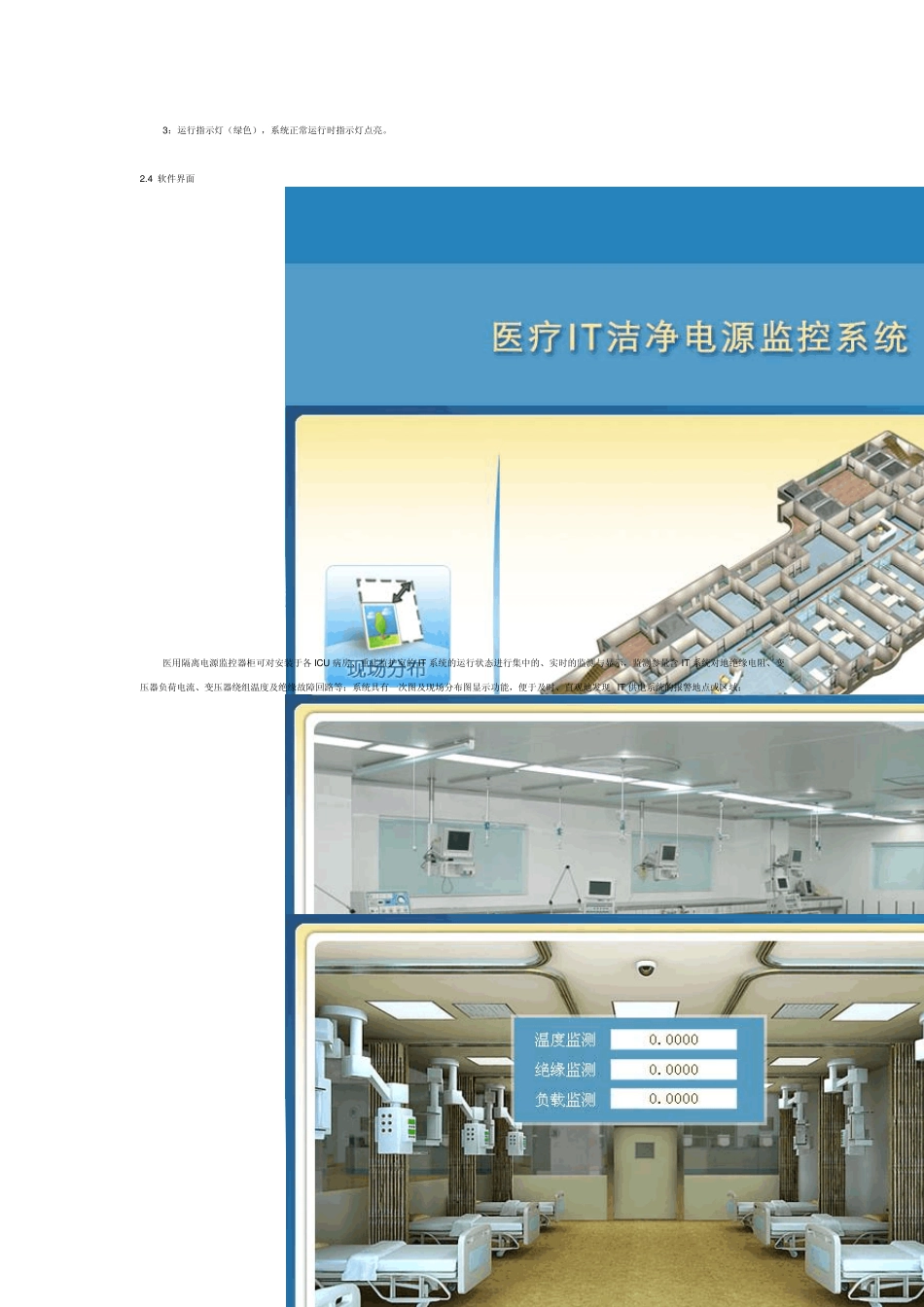

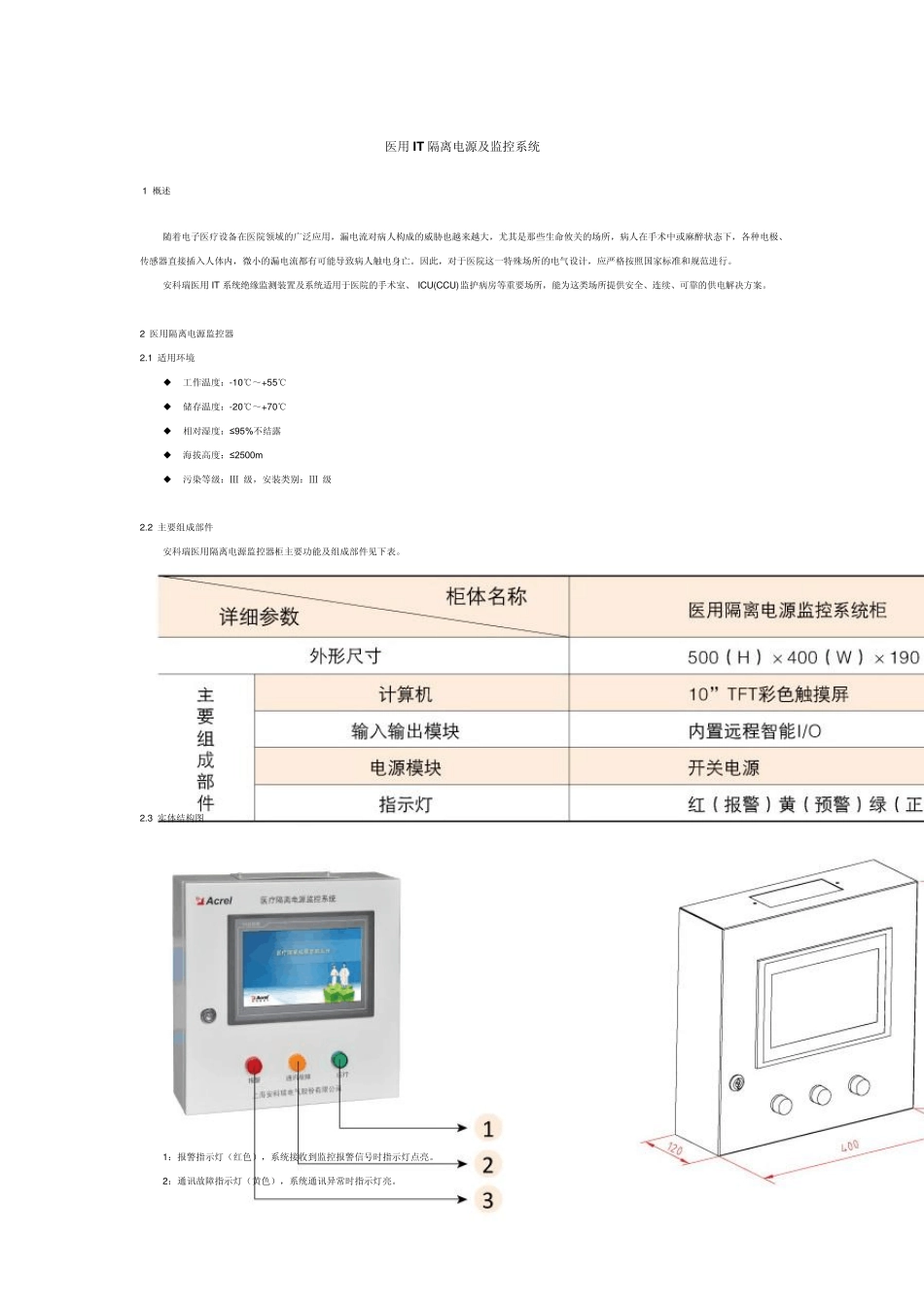

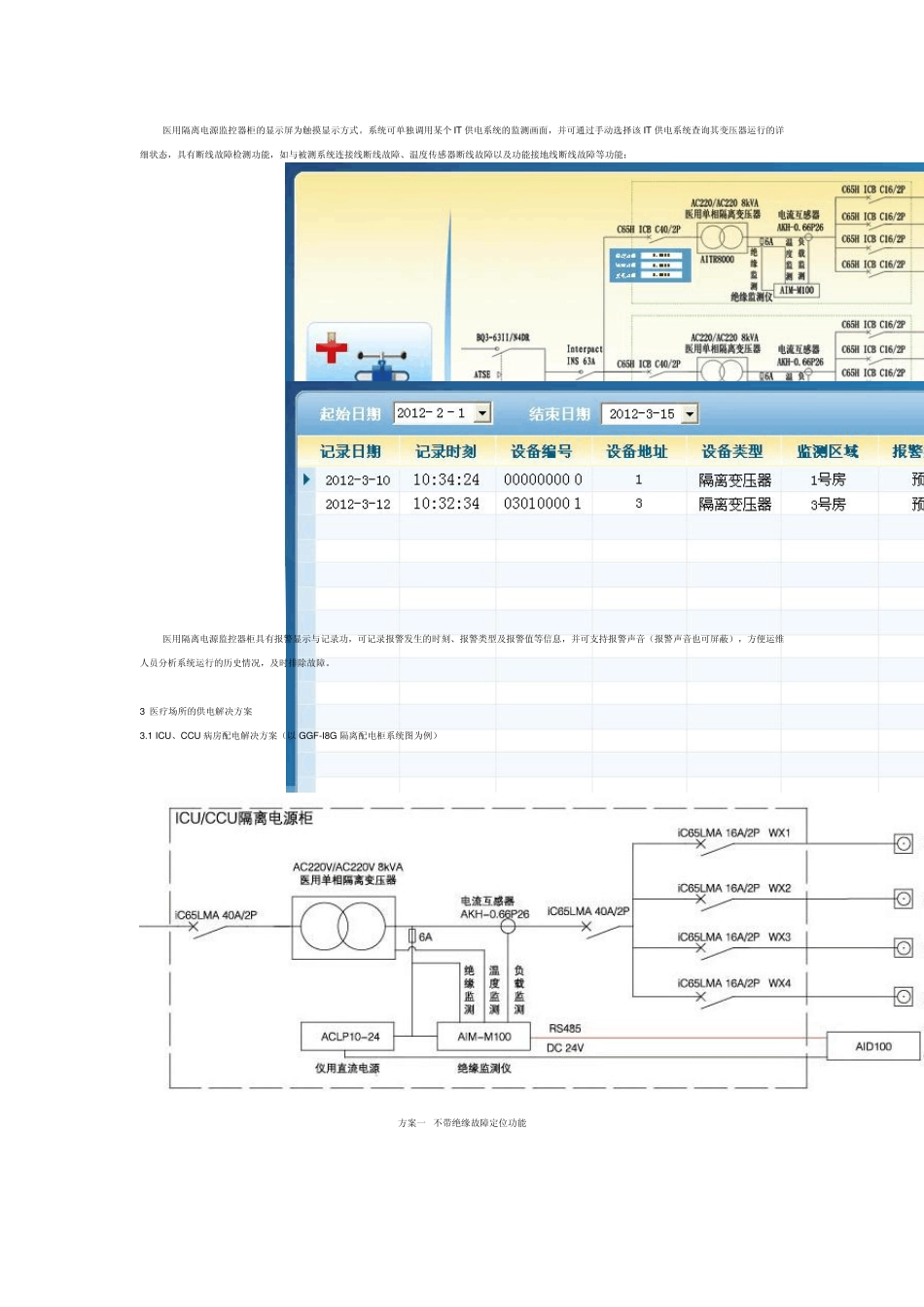

医用 IT 隔离电源及监控系统 1 概述 随着电子医疗设备在医院领域的广泛应用，漏电流对病人构成的威胁也越来越大，尤其是那些生命攸关的场所，病人在手术中或麻醉状态下，各种电极、传感器直接插入人体内，微小的漏电流都有可能导致病人触电身亡。因此，对于医院这一特殊场所的电气设计，应严格按照国家标准和规范进行。 安科瑞医用 IT 系统绝缘监测装置及系统适用于医院的手术室、 ICU(CCU)监护病房等重要场所，能为这类场所提供安全、连续、可靠的供电解决方案。 2 医用隔离电源监控器 2.1 适用环境 ◆ 工作温度：-10℃～+55℃ ◆ 储存温度：-20℃～+70℃ ◆ 相对湿度：≤95%不结露 ◆ 海拔高度：≤2500m ◆ 污染等级：Ⅲ 级，安装类别：Ⅲ 级 2.2 主要组成部件 安科瑞医用隔离电源监控器柜主要功能及组成部件见下表。 2.3 实体结构图 1：报警指示灯（红色），系统接收到监控报警信号时指示灯点亮。 2：通讯故障指示灯（黄色），系统通讯异常时指示灯亮。 3：运行指示灯（绿色），系统正常运行时指示灯点亮。 2.4 软件界面 医用隔离电源监控器柜可对安装于各ICU 病房、重症监护室的 IT 系统的运行状态进行集中的、实时的监测与显示，监测参量含 IT 系统对地绝缘电阻、变压器负荷电流、变压器绕组温度及绝缘故障回路等；系统具有一次图及现场分布图显示功能，便于及时、直观地发现 IT 供电系统的报警地点或区域； 医用隔离电源监控器柜的显示屏为触摸显示方式。系统可单独调用某个IT 供电系统的监测画面，并可通过手动选择该IT 供电系统查询其变压器运行的详细状态，具有断线故障检测功能，如与被测系统连接线断线故障、温度传感器断线故障以及功能接地线断线故障等功能； 医用隔离电源监控器柜具有报警显示与记录功，可记录报警发生的时刻、报警类型及报警值等信息，并可支持报警声音（报警声音也可屏蔽），方便运维人员分析系统运行的历史情况，及时排除故障。 3 医疗场所的供电解决方案 3.1 ICU、CCU 病房配电解决方案（以 GGF-I8G 隔离配电柜系统图为例） 方案一 不带绝缘故障定位功能 方案二 带绝缘故障定位功能 方案配置表 3.2 手术室配电解决方案（以G G F-O 8G 隔离配电柜系统图为例） 方案一 不带绝缘故障定位功能 方案二 带绝缘故障定位功能 方案配置表 3.3 医用隔离电源柜 医用隔离电源柜是针对医疗2 类场所的供电需求而设计的具有局部IT 系统的配电柜，IT...
