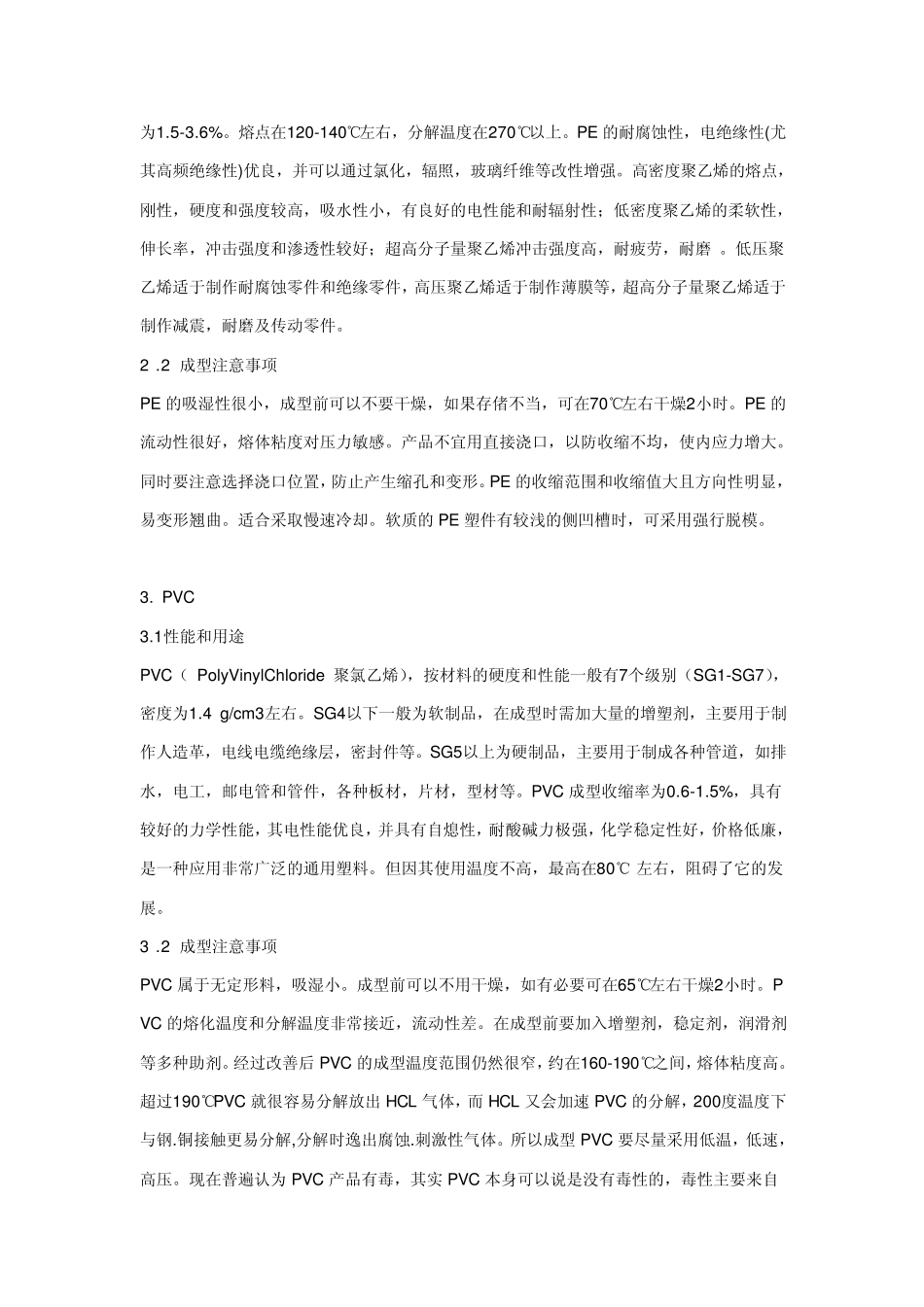

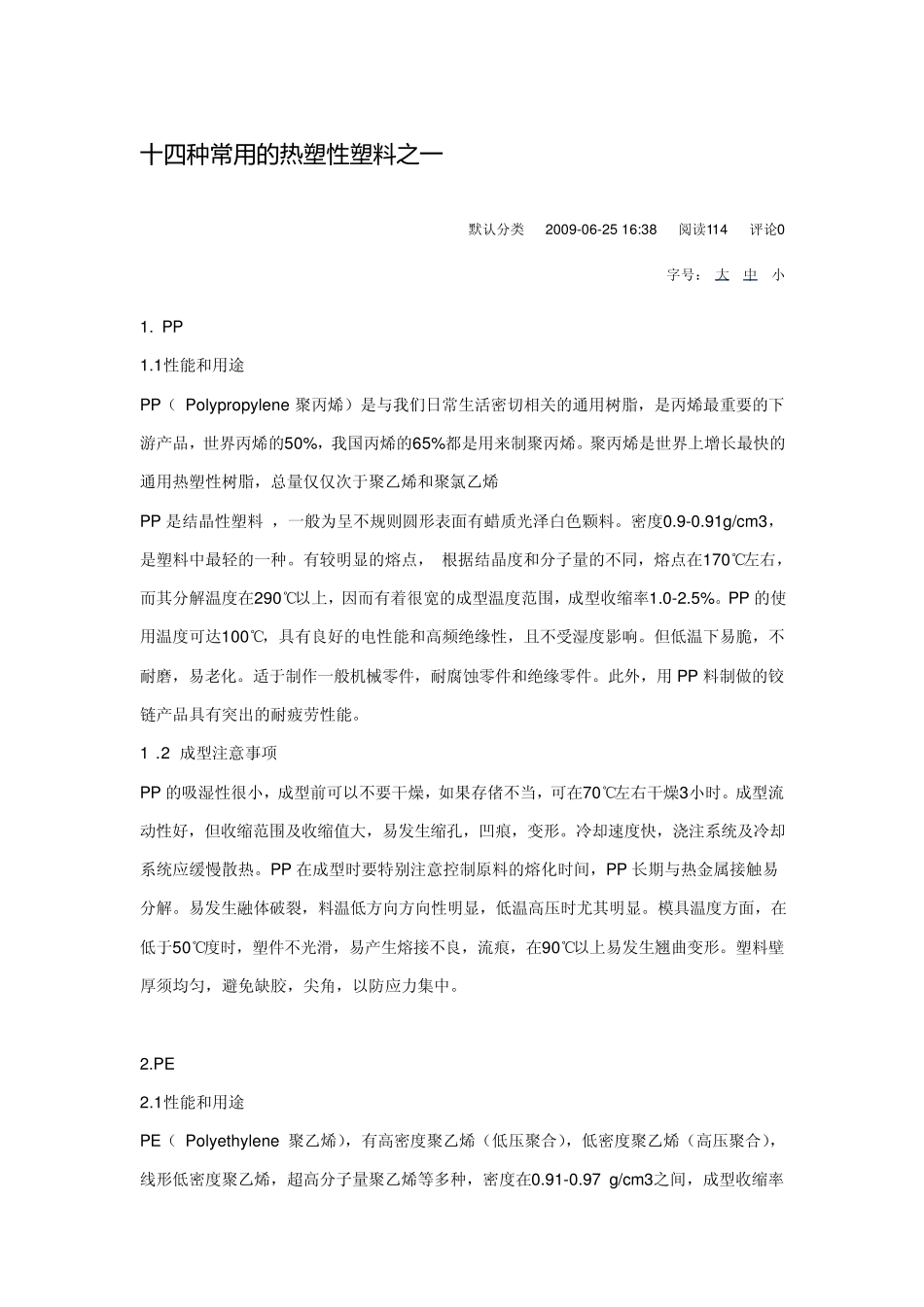

十 四 种 常 用 的 热 塑 性 塑 料 之 一 默认分类 2009-06-25 16:38 阅读114 评论0 字号： 大 中 小 1. PP 1.1性能和用途 PP（ Poly propy lene 聚丙烯）是与我们日常生活密切相关的通用树脂，是丙烯最重要的下游产品，世界丙烯的50%，我国丙烯的65%都是用来制聚丙烯。聚丙烯是世界上增长最快的通用热塑性树脂，总量仅仅次于聚乙烯和聚氯乙烯 PP 是结晶性塑料 ，一般为呈不规则圆形表面有蜡质光泽白色颗料。密度0.9-0.91g/cm3，是塑料中最轻的一种。有较明显的熔点， 根据结晶度和分子量的不同，熔点在170℃左右，而其分解温度在290℃以上，因而有着很宽的成型温度范围，成型收缩率1.0-2.5%。PP 的使用温度可达100℃，具有良好的电性能和高频绝缘性，且不受湿度影响。但低温下易脆，不耐磨，易老化。适于制作一般机械零件，耐腐蚀零件和绝缘零件。此外，用PP 料制做的铰链产品具有突出的耐疲劳性能。 1 .2 成型注意事项 PP 的吸湿性很小，成型前可以不要干燥，如果存偖不当，可在70℃左右干燥3小时。成型流动性好，但收缩范围及收缩值大，易发生缩孔，凹痕，变形。冷却速度快，浇注系统及冷却系统应缓慢散热。PP 在成型时要特别注意控制原料的熔化时间，PP 长期与热金属接触易分解。易发生融体破裂，料温低方向方向性明显，低温高压时尤其明显。模具温度方面，在低于50℃度时，塑件不光滑，易产生熔接不良，流痕，在90℃以上易发生翘曲变形。塑料壁厚须均匀，避免缺胶，尖角，以防应力集中。 2.PE 2.1性能和用途 PE（ Poly ethy lene 聚乙烯），有高密度聚乙烯（低压聚合），低密度聚乙烯（高压聚合），线形低密度聚乙烯，超高分子量聚乙烯等多种，密度在0.91-0.97 g/cm3之间，成型收缩率为1.5-3.6%。熔点在120-140℃左右，分解温度在270℃以上。PE 的耐腐蚀性，电绝缘性(尤其高频绝缘性)优良，并可以通过氯化，辐照，玻璃纤维等改性增强。高密度聚乙烯的熔点，刚性，硬度和强度较高，吸水性小，有良好的电性能和耐辐射性；低密度聚乙烯的柔软性，伸长率，冲击强度和渗透性较好；超高分子量聚乙烯冲击强度高，耐疲劳，耐磨 。低压聚乙烯适于制作耐腐蚀零件和绝缘零件，高压聚乙烯适于制作薄膜等，超高分子量聚乙烯适于制作减震，耐磨及传动零件。 2 .2 成型注意事项 PE 的吸湿性很小，成型前可以不要干燥，如果存偖不当，可在70℃左右干燥2小时。PE 的流动性很好，熔体粘度对压力敏感...
