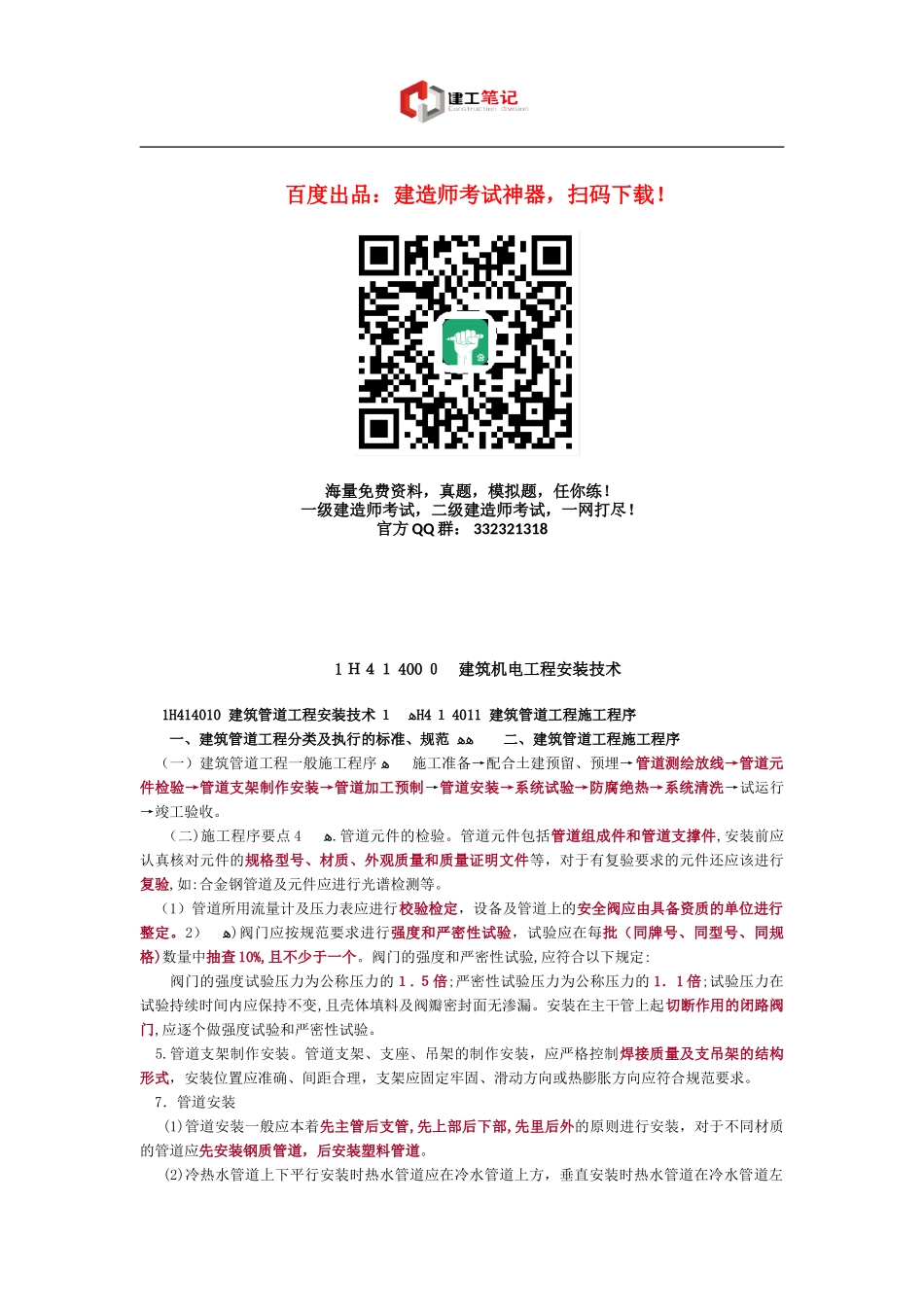

1Ｈ４１400０建筑机电工程安装技术1H414010建筑管道工程安装技术ﻫ１H4１4011建筑管道工程施工程序一、建筑管道工程分类及执行的标准、规范ﻫﻫ二、建筑管道工程施工程序（一）建筑管道工程一般施工程序ﻫ施工准备→配合土建预留、预埋→管道测绘放线→管道元件检验→管道支架制作安装→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。（二)施工程序要点ﻫ4.管道元件的检验。管道元件包括管道组成件和管道支撑件,安装前应认真核对元件的规格型号、材质、外观质量和质量证明文件等，对于有复验要求的元件还应该进行复验,如:合金钢管道及元件应进行光谱检测等。（1）管道所用流量计及压力表应进行校验检定，设备及管道上的安全阀应由具备资质的单位进行整定。）ﻫ2)阀门应按规范要求进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格)数量中抽查10%,且不少于一个。阀门的强度和严密性试验,应符合以下规定:阀门的强度试验压力为公称压力的１.５倍;严密性试验压力为公称压力的1．1倍;试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏。安装在主干管上起切断作用的闭路阀门,应逐个做强度试验和严密性试验。5.管道支架制作安装。管道支架、支座、吊架的制作安装，应严格控制焊接质量及支吊架的结构形式，安装位置应准确、间距合理，支架应固定牢固、滑动方向或热膨胀方向应符合规范要求。7．管道安装(1)管道安装一般应本着先主管后支管,先上部后下部,先里后外的原则进行安装，对于不同材质的管道应先安装钢质管道，后安装塑料管道。(2)冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道在冷水管道左百度出品：建造师考试神器，扫码下载！海量免费资料，真题，模拟题，任你练！一级建造师考试，二级建造师考试，一网打尽！官方QQ群：332321318侧。排水管道应严格控制坡度和坡向，室内生活污水管道应按铸铁管、塑料管等不同材质及管径设置排水坡度,铸铁管的坡度应高于塑料管的坡度。8.系统试验。建筑管道工程应进行的试验包括：承压管道和设备系统压力试验、非承压管道和设备系统灌水试验、排水干管通球、通水试验、消火栓系统试射试验等。（1)压力试验１）试验压力应按设计要求进行,当设计未注明试验压力时,应按规范要求进行。各种材质的给水管道系统试验压力均为工作压力的1.5倍,但不得小于0.６ＭＰa,金属及复合管给水管道系统在试验压力下观测1０min,压力降不应大于0．０２MPa,然后降到工作压力进行检查,应不渗不漏；塑料给水系统应在试验压力下稳压1h，压力降不得超过0.0５ＭPa，然后在工作压力的1．15倍状态下稳压2h,压力降不得超过0.０３MＰａ，同时检查各连接处不得渗漏。（二)灌水试验ﻫ室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验,灌水高度应不低于底层卫生器具的上边缘或底层地面高度。灌水到满水１5min，水面下降后再灌满观察5min，液面不降，管道及接口无渗漏为合格。(3）通球试验排水管道主立管及水平干管安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率必须达到100%。(４)消火栓试射试验1)室内消火栓系统在安装完成后应作试射试验。试射试验一般取有代表性的三处：即屋顶(或水箱间内）取一处和首层取两处。ﻫ2)屋顶试验用消火栓试射可测得消火栓的出水流量和压力（充实水柱）;首层取两处消火栓试射,可检验两股充实水柱同时喷射到达最远点的能力。(5）通水试验排水系统安装完毕，排水管道、雨水管道应分系统进行通水试验，以流水通畅、不渗不漏为合格。ﻫ10.系统清洗ﻫ管道系统试验合格后,应进行管道系统清洗。进行热水管道系统冲洗时，应先冲洗热水管道底部干管,后冲洗各环路支管。ﻫ11.试运行ﻫ采暖管道冲洗完毕后应通水、加热，进行试运行和调试。【例1】(2０12真题)室内卫生间埋地排水管道隐蔽前施工单位必须做（）。A．压力试验ﻫB.灌水试验ﻫC.通球试验D.稳定性试验『正确答案』Bﻫ『答案解析』室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验,灌水高度应不低于底层卫生器具的上边缘或底层地面高度。参见教材Ｐ18１。1H４14012建筑管道施工技术要求一、建筑管道常...
