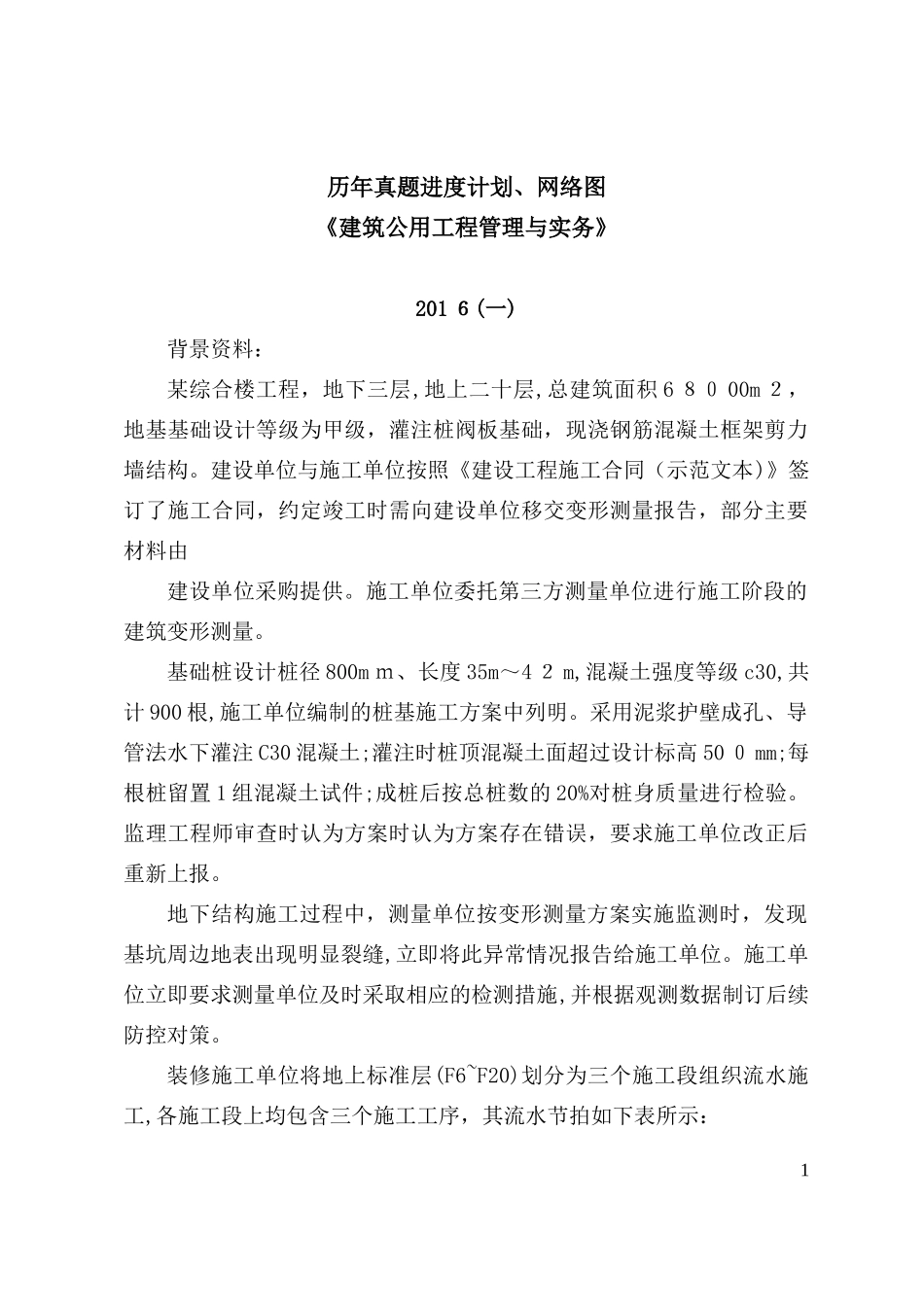

1历年真题进度计划、网络图《建筑公用工程管理与实务》201６(一)背景资料：某综合楼工程，地下三层,地上二十层,总建筑面积6８０00m２，地基基础设计等级为甲级，灌注桩阀板基础，现浇钢筋混凝土框架剪力墙结构。建设单位与施工单位按照《建设工程施工合同（示范文本)》签订了施工合同，约定竣工时需向建设单位移交变形测量报告，部分主要材料由建设单位采购提供。施工单位委托第三方测量单位进行施工阶段的建筑变形测量。基础桩设计桩径800mｍ、长度35m～4２m,混凝土强度等级c30,共计900根,施工单位编制的桩基施工方案中列明。采用泥浆护壁成孔、导管法水下灌注C30混凝土;灌注时桩顶混凝土面超过设计标高50０mm;每根桩留置1组混凝土试件;成桩后按总桩数的20%对桩身质量进行检验。监理工程师审查时认为方案时认为方案存在错误，要求施工单位改正后重新上报。地下结构施工过程中，测量单位按变形测量方案实施监测时，发现基坑周边地表出现明显裂缝,立即将此异常情况报告给施工单位。施工单位立即要求测量单位及时采取相应的检测措施,并根据观测数据制订后续防控对策。装修施工单位将地上标准层(F6~F20)划分为三个施工段组织流水施工,各施工段上均包含三个施工工序，其流水节拍如下表所示：2建设单位采购的材料进场复检结果不合格,监理工程师要求退场；因停工带料导致窝工。施工单位提出８万元费用索赔。材料重新进场施工完毕后,监理验收通过;由于该部位的特殊性,建设单位要求进行剥离检验，检验结果符合要求；剥离检验及恢复共发生费用4万元,施工单位提出4万元费用索赔。上述索赔均在要求时限内提出。数据经监理工程师核实无误。问题：3、参照下图图示,在答题卡上相应位置绘制标准层装修的流水施工横道图。3２01５（一)背景资料:某群体工程,主楼主楼地下二层，地上八层，总建筑面积2６8００㎡，现浇钢筋混凝土框剪结构。建设单位分别与施工单位、监理单位按照《建设工程施工合同(示范文本）》(GF—２0１3—02０1）、《建设工程监理合同(示范文本)》(GF—2012—０202)签订了施工合同和监理合同。合同履行过程中，发生了下列事件:事件一:监理工程师在审查施工组织总设计时,发现其总进度计划部分仅有网络图和编制说明。监理工程师认为该部分内容不全,要求补充完善。事件二：某单位工程的施工进度计划网络图如图1所示。因工艺设计采用某专利技术，工作F需要工作B和工作C完成以后才能开始施工。监理工程师要求施工单位对该进度计划网络图进行调整。事件三：施工过程中发生索赔事件如下:（1）由于项目功能调整变更设计，导致工作C中途出现停歇,持续4时间比原计划超出2个月,造成施工人员窝工损失１3.6万元/月×2月=27.2万元;（２）当地发生百年一遇暴雨引发泥石流，导致工作E停工、清理恢复施工共用3个月，造成施工设备损失费用8.2万元、清理和修复过程费用24．5万元。针对上述（1)、(2）事件，施工单位在有效时限内分别向建设单位提出2个月、3个月的工期索赔，2７．2万元、3２．7万元的费用索赔（所有事项均与实际相符）。事件四：某单体工程会议室主梁跨度为10.5m，截面尺寸(b×h)为45０mm×９０0ｍm。施工单位按规定编制了模板工程专项方案。问题：2、绘制事件二中调整后的施工进度计划网络图(双代号），指出其关键线路(用工作表示）,并计算其总工期(单位:月)。52０14(一）背景资料：某办公楼工程。地下二层,地上十层，总建筑面积2７000m３，现浇钢筋混凝土框架结构。建设单位与施工总承包单位签订了施工总承包合同。双方约定工期为2０个月，建设单位供应部分主要材料。在合同履行过程中,发生了下列事件：事件一：施工总承包单位按规定向项目监理工程师提交了施工总进度计划网络图(如图所示),该计划通过了监理工程师的审查和确认。施工总精度计划网络图(时间单位:月)事件二：工作Ｂ(特种混凝土工程）进行1个月后,因建设单位原因修改设计导致停工２个月。设计变更后,施工总承包单位及时想监理工程师提出了费用索赔申请(如表所示)，索赔内容和数量经监理工程师审查符合实际情况。6事件三:在施工过程中，由于建设单位供应的主材未能按时交付给施工总承包单位，致使工作Ｋ的实际进度在第11月...
