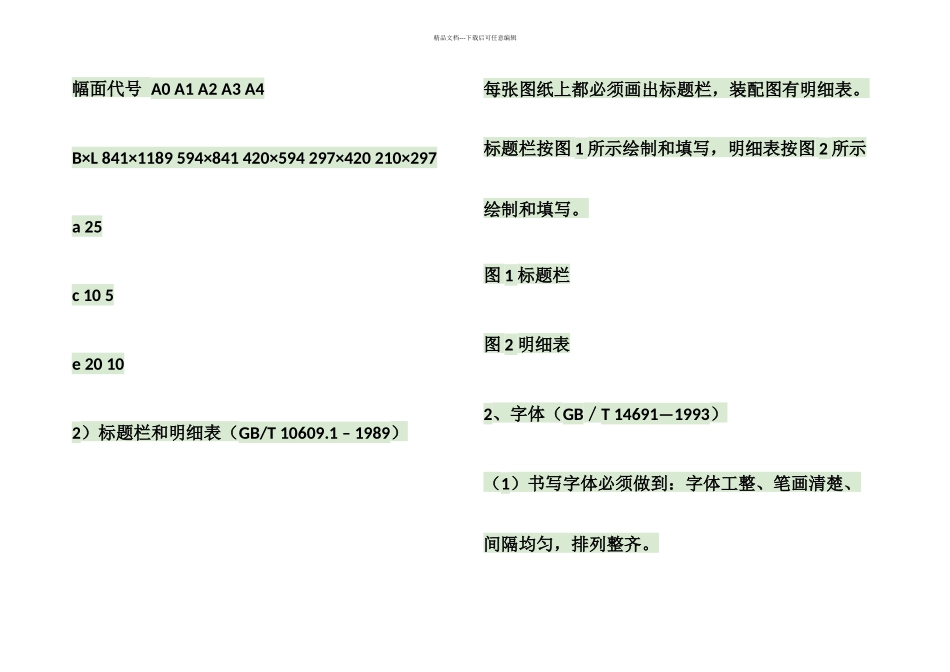

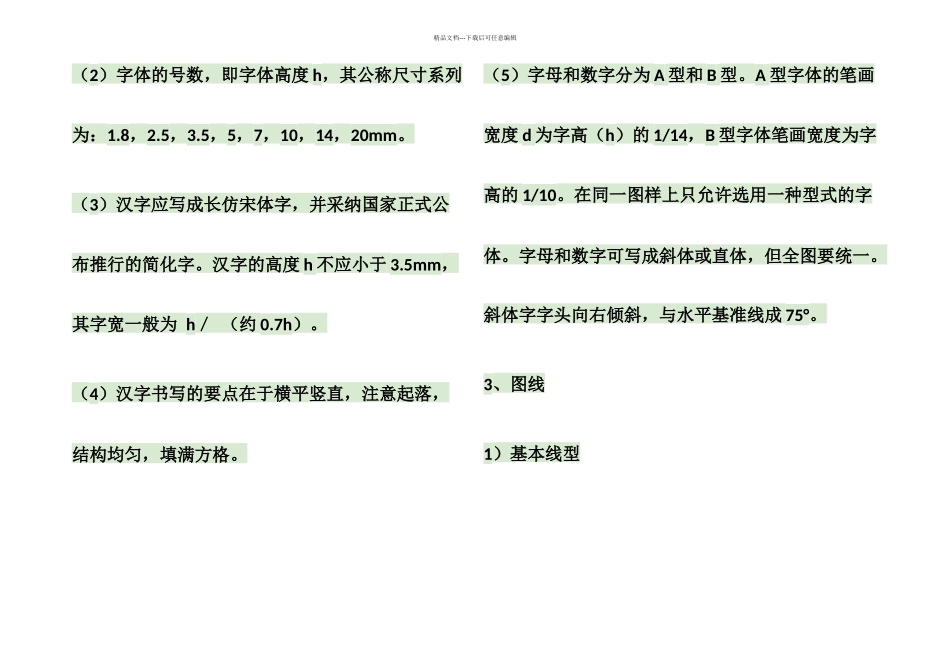

精品文档---下载后可任意编辑幅面代号 A0 A1 A2 A3 A4B×L 841×1189 594×841 420×594 297×420 210×297a 25c 10 5e 20 102）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图 1 所示绘制和填写，明细表按图 2 所示绘制和填写。图 1 标题栏图 2 明细表2、字体（GB／T 14691—1993）（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。精品文档---下载后可任意编辑（2）字体的号数，即字体高度 h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。（3）汉字应写成长仿宋体字，并采纳国家正式公布推行的简化字。汉字的高度 h 不应小于 3.5mm，其字宽一般为 h／ （约 0.7h）。（4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。（5）字母和数字分为 A 型和 B 型。A 型字体的笔画宽度 d 为字高（h）的 1/14，B 型字体笔画宽度为字高的 1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成 75°。3、图线1）基本线型精品文档---下载后可任意编辑根据国标 GB/T 17450－1998《技术制图 图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表 2）。表 2 基本线型及应用2）图线的宽度图线的宽度 d 应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为 2：1。在通常情况下，粗线的宽度采纳 0.5 或 0.7 mm，细线的宽度采纳0.25 或 0.35 mm。在同一图样中，同类图线的宽度应一致。4．比例表 3 常用比例原值比例 1:1精品文档---下载后可任意编辑缩小比例 （1:1.5） 1:2 （1:2.5） （1:3） （1:4） 1:5 1:101:2×10n （1:2.5×10n） （1:3×10n） （1:4×10n） 1:5×10n （1:6×10n）放大比例 2:1 （2.5:1） （4:1） 5:11×10n:1 2×10n:1 （2.5×10n:1） （4×10n:1） 5×10n:1注：n 为正整数。二、计算机绘图（AutoCAD）为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。一般图层、线型和字体可作如下设置：1．图层设置用 LAYER 命令按表 3 设定图层，给予图层颜色、线型、线...
