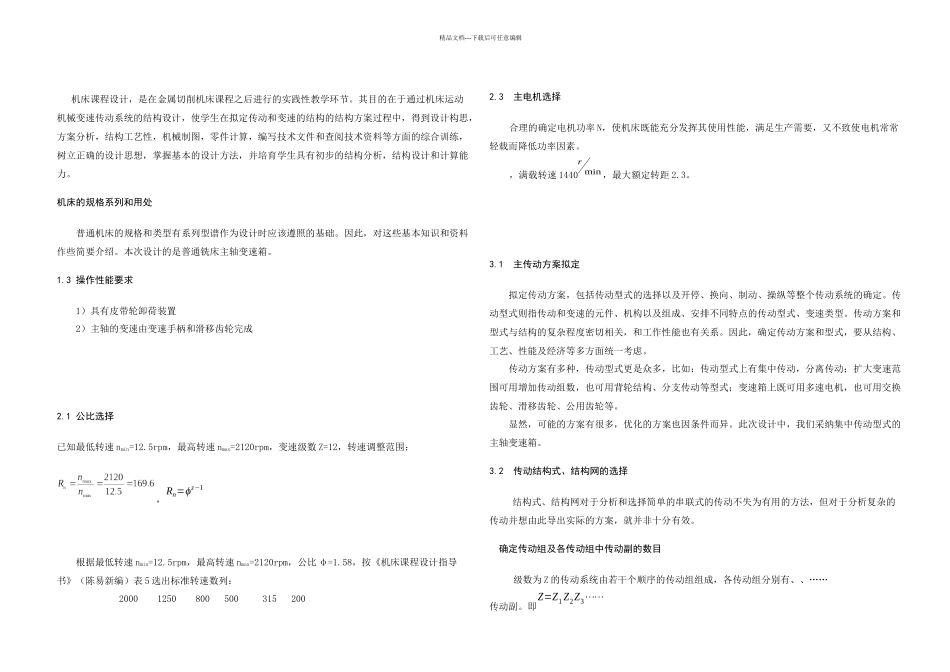

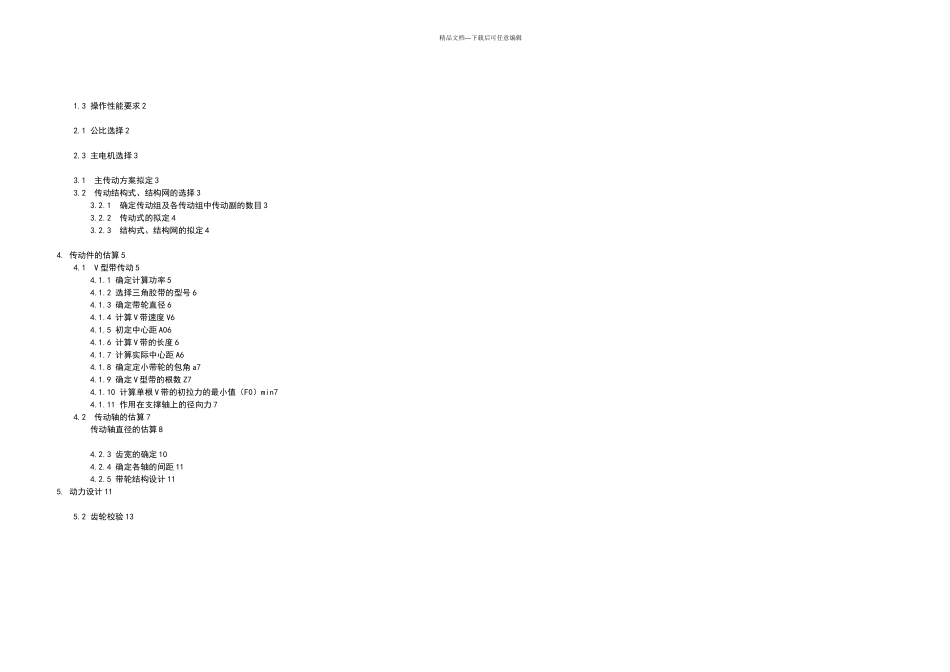

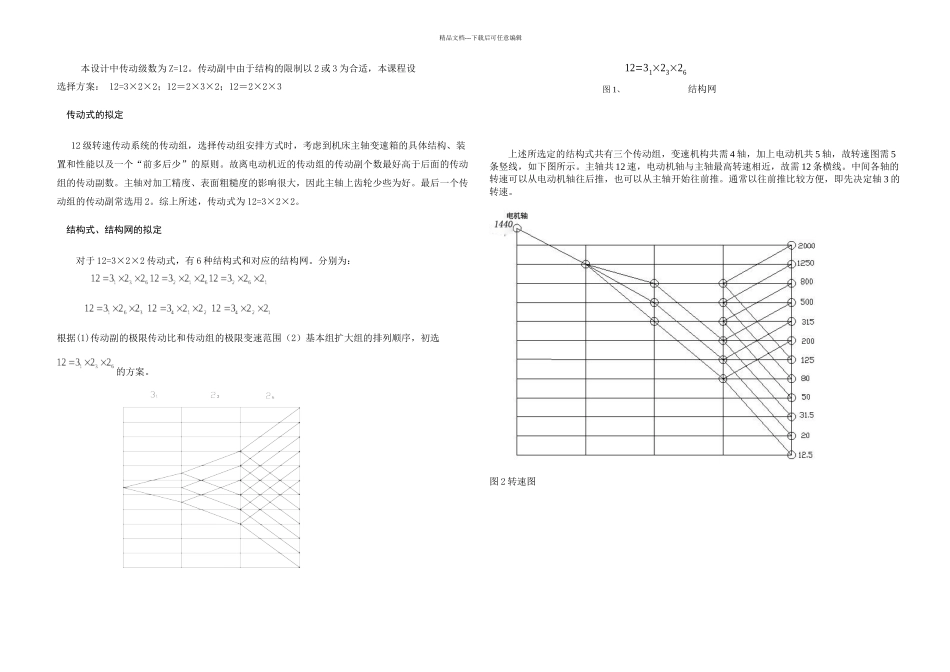

精品文档---下载后可任意编辑1.3 操作性能要求 22.1 公比选择 22.3 主电机选择 33.1 主传动方案拟定 33.2 传动结构式、结构网的选择 33.2.1 确定传动组及各传动组中传动副的数目 33.2.2 传动式的拟定 43.2.3 结构式、结构网的拟定 44. 传动件的估算 54.1 V 型带传动 54.1.1 确定计算功率 54.1.2 选择三角胶带的型号 64.1.3 确定带轮直径 64.1.4 计算 V 带速度 V64.1.5 初定中心距 A064.1.6 计算 V 带的长度 64.1.7 计算实际中心距 A64.1.8 确定定小带轮的包角 a74.1.9 确定 V 型带的根数 Z74.1.10 计算单根 V 带的初拉力的最小值（F0）min74.1.11 作用在支撑轴上的径向力 74.2 传动轴的估算 7传动轴直径的估算 84.2.3 齿宽的确定 104.2.4 确定各轴的间距 114.2.5 带轮结构设计 115. 动力设计 115.2 齿轮校验 13精品文档---下载后可任意编辑机床课程设计，是在金属切削机床课程之后进行的实践性教学环节。其目的在于通过机床运动机械变速传动系统的结构设计，使学生在拟定传动和变速的结构的结构方案过程中，得到设计构思，方案分析，结构工艺性，机械制图，零件计算，编写技术文件和查阅技术资料等方面的综合训练，树立正确的设计思想，掌握基本的设计方法，并培育学生具有初步的结构分析，结构设计和计算能力。机床的规格系列和用处普通机床的规格和类型有系列型谱作为设计时应该遵照的基础。因此，对这些基本知识和资料作些简要介绍。本次设计的是普通铣床主轴变速箱。1.3 操作性能要求1）具有皮带轮卸荷装置2）主轴的变速由变速手柄和滑移齿轮完成2.1 公比选择已知最低转速 nmin=12.5rpm，最高转速 nmax=2120rpm，变速级数 Z=12，转速调整范围：，Rn=ϕz−1根据最低转速 nmin=12.5rpm，最高转速 nmax=2120rpm，公比 φ=1.58，按《机床课程设计指导书》（陈易新编）表 5 选出标准转速数列： 2000 1250 800 500 315 200 2.3 主电机选择合理的确定电机功率 N，使机床既能充分发挥其使用性能，满足生产需要，又不致使电机常常轻载而降低功率因素。，满载转速 1440rmin，最大额定转距 2.3。3.1 主传动方案拟定拟定传动方案，包括传动型式的选择以及开停、换向、制动、操纵等整个传动系统的确定。传动型式则指传动和变速的元件、机构以及组成、安排不同特点的传动型式、变速类型。传动方案和型式与结构的复杂程度密切相关，和工作性能也有关系。因此，确定传动...
