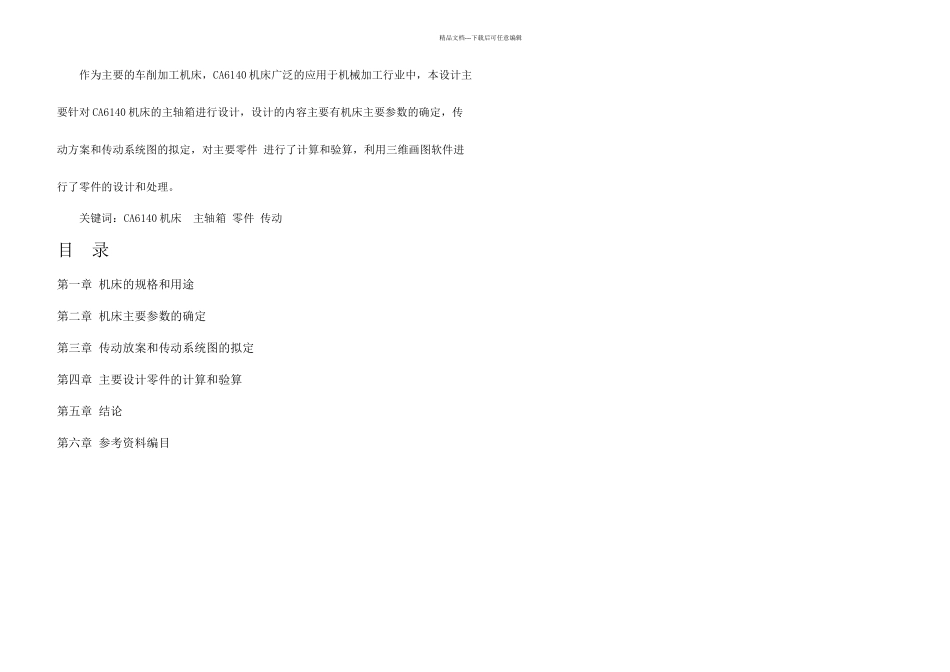

精品文档---下载后可任意编辑作为主要的车削加工机床，CA6140 机床广泛的应用于机械加工行业中，本设计主要针对 CA6140 机床的主轴箱进行设计，设计的内容主要有机床主要参数的确定，传动方案和传动系统图的拟定，对主要零件 进行了计算和验算，利用三维画图软件进行了零件的设计和处理。关键词：CA6140 机床 主轴箱 零件 传动目 录第一章 机床的规格和用途第二章 机床主要参数的确定第三章 传动放案和传动系统图的拟定第四章 主要设计零件的计算和验算第五章 结论第六章 参考资料编目精品文档---下载后可任意编辑第一章 机床的规格和用途 CA6140 机床可进行各种车削工作，并可加工公制、英制、模数和径节螺纹。主轴三支撑均采纳滚动轴承；进给系统用双轴滑移共用齿轮机构；纵向与横向进给由十字手柄操纵，并附有快速电机。该机床刚性好、功率大、操作方便。第二章 主要技术参数工件最大回转直径：在床面上…………………………………………………………………………400 毫米在床鞍上…………………………………………………………………………210 毫米工件最大长度（四种规格）……………………………………750、1000、1500、2000 毫米主轴孔径………………………………………………………………………………48 毫米主轴前端孔锥度 ……………………………………………………………………400 毫米主轴转速范围： 正传（24 级）…………………………………………………………… 10～1400 转/分 反传（12 级）…………………………………………………………… 14～1580 转/分加工螺纹范围： 公制（44 种）…………………………………………………………………1～192 毫米 英制（20 种）……………………………………………………………… 2～24 牙/英寸 模数（39 种）………………………………………………………………～48 毫米 径节（37 种）…………………………………………………………………1～96 径节进给量范围：细化 0.028~/转纵向（64 种）…………………………………………… 正常 0.08~1.59 毫米/转加大 1.71~6.33 毫米/转横向（64 种）…………………………………………… 正常 0.04~0.79 毫米/转加大 0.86~3.16 毫米/转刀架快速移动速度：纵向………………………………………………………………………………4 米/分横向……………………………………………………………...
