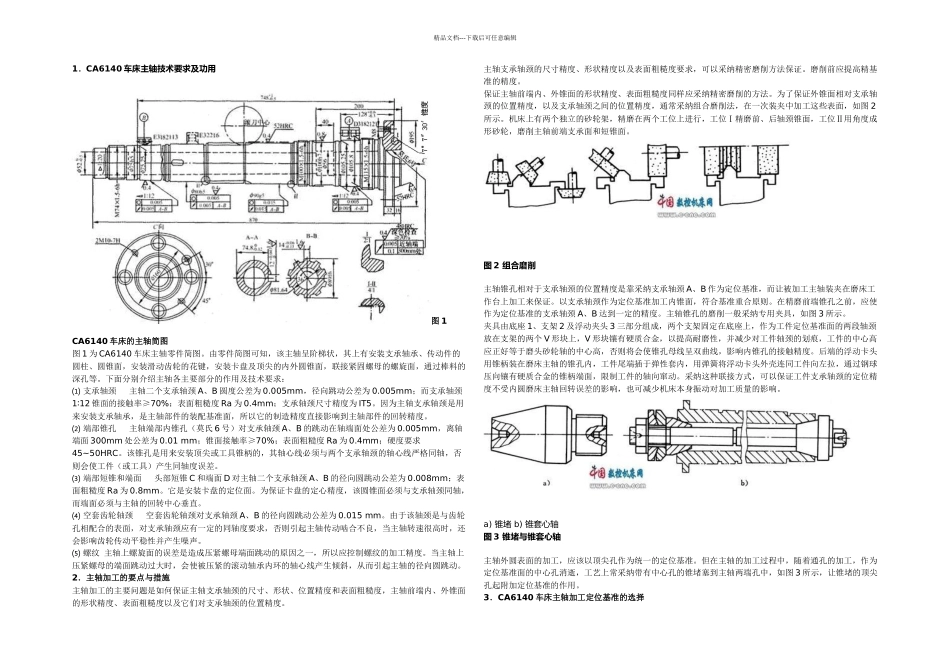

CA车床主轴加工工艺_第1页
1/3

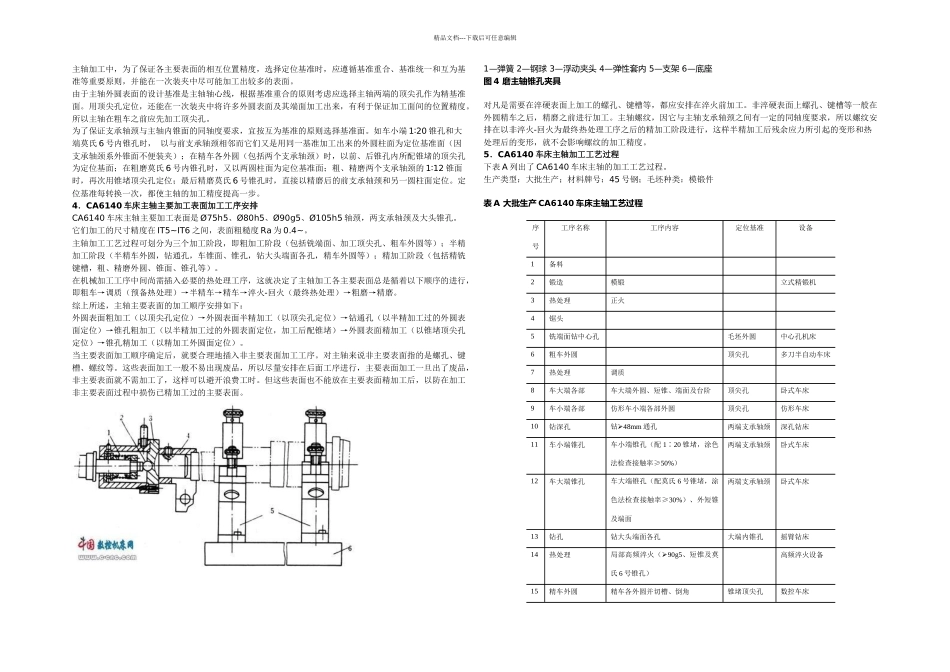

CA车床主轴加工工艺_第2页
2/3

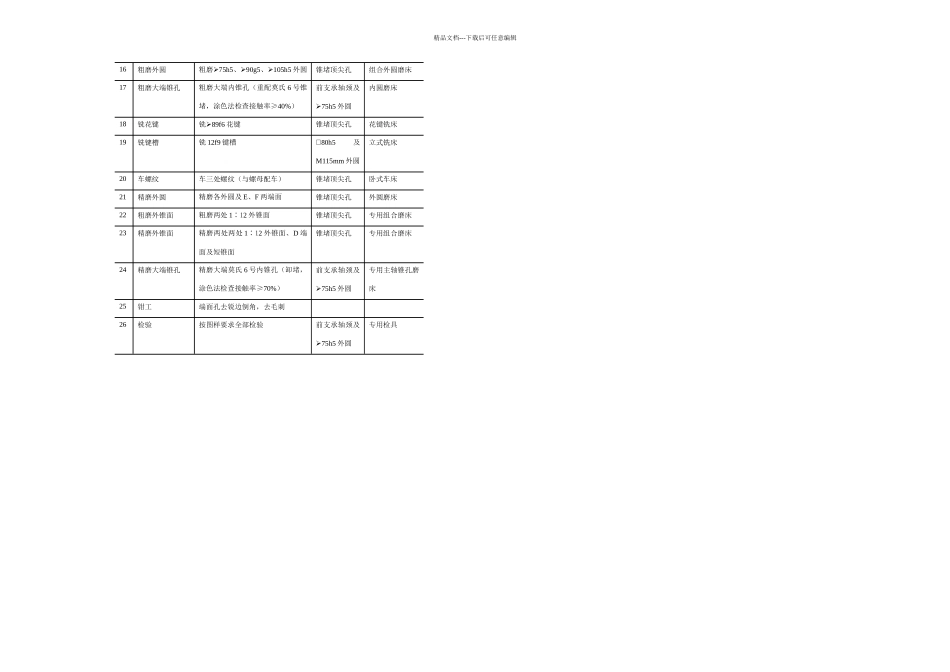

CA车床主轴加工工艺_第3页
3/3
精品文档---下载后可任意编辑1.CA6140 车床主轴技术要求及功用图 1 CA6140 车床的主轴简图图 1 为 CA6140 车床主轴零件简图。由零件简图可知,该主轴呈阶梯状,其上有安装支承轴承、传动件的圆柱、圆锥面,安装滑动齿轮的花键,安装卡盘及顶尖的内外圆锥面,联接紧固螺母的螺旋面,通过棒料的深孔等。下面分别介绍主轴各主要部分的作用及技术要求: ⑴ 支承轴颈 主轴二个支承轴颈 A、B 圆度公差为 0.005mm,径向跳动公差为 0.005mm;而支承轴颈1∶12 锥面的接触率≥70%;表面粗糙度 Ra 为 0.4mm;支承轴颈尺寸精度为 IT5。因为主轴支承轴颈是用来安装支承轴承,是主轴部件的装配基准面,所以它的制造精度直接影响到主轴部件的回转精度。 ⑵ 端部锥孔 主轴端部内锥孔(莫氏 6 号)对支承轴颈 A、B 的跳动在轴端面处公差为 0.005mm,离轴端面 300mm 处公差为 0.01 mm;锥面接触率≥70%;表面粗糙度 Ra 为 0.4mm;硬度要求45~50HRC。该锥孔是用来安装顶尖或工具锥柄的,其轴心线必须与两个支承轴颈的轴心线严格同轴,否则会使工件(或工具)产生同轴度误差。 ⑶ 端部短锥和端面 头部短锥 C 和端面 D 对主轴二个支承轴颈 A、B 的径向圆跳动公差为 0.008mm;表面粗糙度 Ra 为 0.8mm。它是安装卡盘的定位面。为保证卡盘的定心精度,该圆锥面必须与支承轴颈同轴,而端面必须与主轴的回转中心垂直。 ⑷ 空套齿轮轴颈 空套齿轮轴颈对支承轴颈 A、B 的径向圆跳动公差为 0.015 mm。由于该轴颈是与齿轮孔相配合的表面,对支承轴颈应有一定的同轴度要求,否则引起主轴传动啮合不良,当主轴转速很高时,还会影响齿轮传动平稳性并产生噪声。 ⑸ 螺纹 主轴上螺旋面的误差是造成压紧螺母端面跳动的原因之一,所以应控制螺纹的加工精度。当主轴上压紧螺母的端面跳动过大时,会使被压紧的滚动轴承内环的轴心线产生倾斜,从而引起主轴的径向圆跳动。 2.主轴加工的要点与措施主轴加工的主要问题是如何保证主轴支承轴颈的尺寸、形状、位置精度和表面粗糙度,主轴前端内、外锥面的形状精度、表面粗糙度以及它们对支承轴颈的位置精度。 主轴支承轴颈的尺寸精度、形状精度以及表面粗糙度要求,可以采纳精密磨削方法保证。磨削前应提高精基准的精度。 保证主轴前端内、外锥面的形状精度、表面粗糙度同样应采纳精密磨削的方法。为了保证外锥面相对支承轴颈的位置精度,以及支承轴颈之间的位置精度,通常采纳组...
