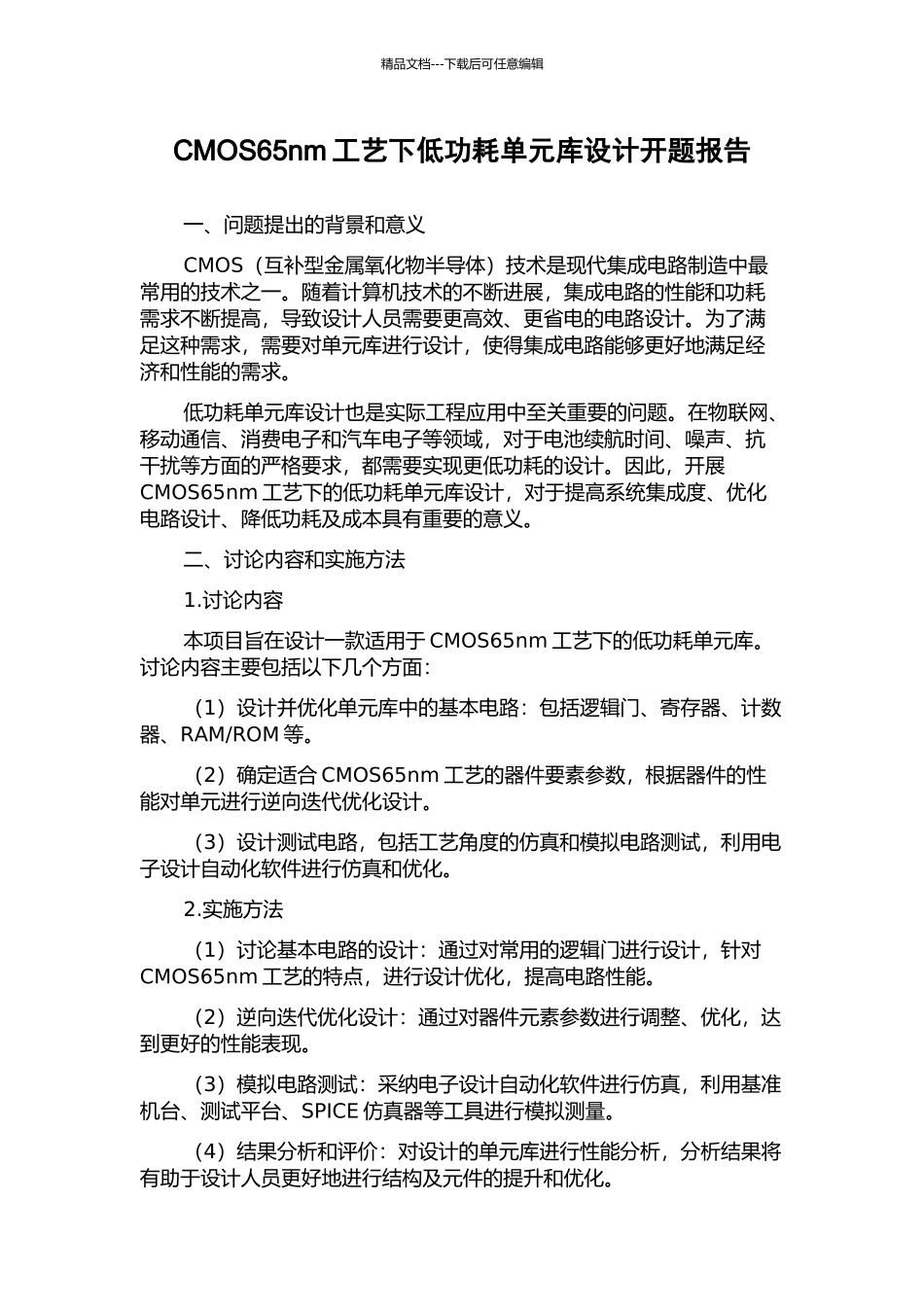

CMOS65nm工艺下低功耗单元库设计开题报告

精品文档---下载后可任意编辑CMOS65nm 工艺下低功耗单元库设计开题报告一、问题提出的背景和意义CMOS（互补型金属氧化物半导体）技术是现代集成电路制造中最常用的技术之一。随着计算机技术的不断进展，集成电路的性能和功耗需求不断提高，导致设计人员需要更高效、更省电的电路设计。为了满足这种需求，需要对单元库进行设计，使得集成电路能够更好地满足经济和性能的需求。低功耗单元库设计也是实际工程应用中至关重要的问题。在物联网、移动通信、消费电子和汽车电子等领域，对于电池续航时间、噪声、抗干扰等方面的严格要求，都需要实现更低功耗的设计。因此，开展CMOS65nm 工艺下的低功耗单元库设计，对于提高系统集成度、优化电路设计、降低功耗及成本具有重要的意义。二、讨论内容和实施方法1.讨论内容本项目旨在设计一款适用于 CMOS65nm 工艺下的低功耗单元库。讨论内容主要包括以下几个方面：（1）设计并优化单元库中的基本电路：包括逻辑门、寄存器、计数器、RAM/ROM 等。（2）确定适合 CMOS65nm 工艺的器件要素参数，根据器件的性能对单元进行逆向迭代优化设计。（3）设计测试电路，包括工艺角度的仿真和模拟电路测试，利用电子设计自动化软件进行仿真和优化。2.实施方法（1）讨论基本电路的设计：通过对常用的逻辑门进行设计，针对CMOS65nm 工艺的特点，进行设计优化，提高电路性能。（2）逆向迭代优化设计：通过对器件元素参数进行调整、优化，达到更好的性能表现。（3）模拟电路测试：采纳电子设计自动化软件进行仿真，利用基准机台、测试平台、SPICE 仿真器等工具进行模拟测量。（4）结果分析和评价：对设计的单元库进行性能分析，分析结果将有助于设计人员更好地进行结构及元件的提升和优化。精品文档---下载后可任意编辑三、预期目标和讨论意义1、预期目标（1）成功设计出适用于 CMOS65nm 工艺的低功耗单元库。（2）取得良好的功能性表现，提高设计性能和优化性能。（3）经济上具有可行性、降低成本、提高生产效率。2、讨论意义采纳低功耗的设计方案，既能减少电路设计的功耗，同时也能尽可能地增大逻辑门电路的综合速度和在有限面积内提高电路密度。因此，设计适用于 CMOS65nm 工艺的低功耗单元库，非常有有用价值，能够满足物联网、移动通信、消费电子和汽车电子等领域的要求，降低电路的开发成本和时间，提高电路的可靠性、稳定性和灵活性。
