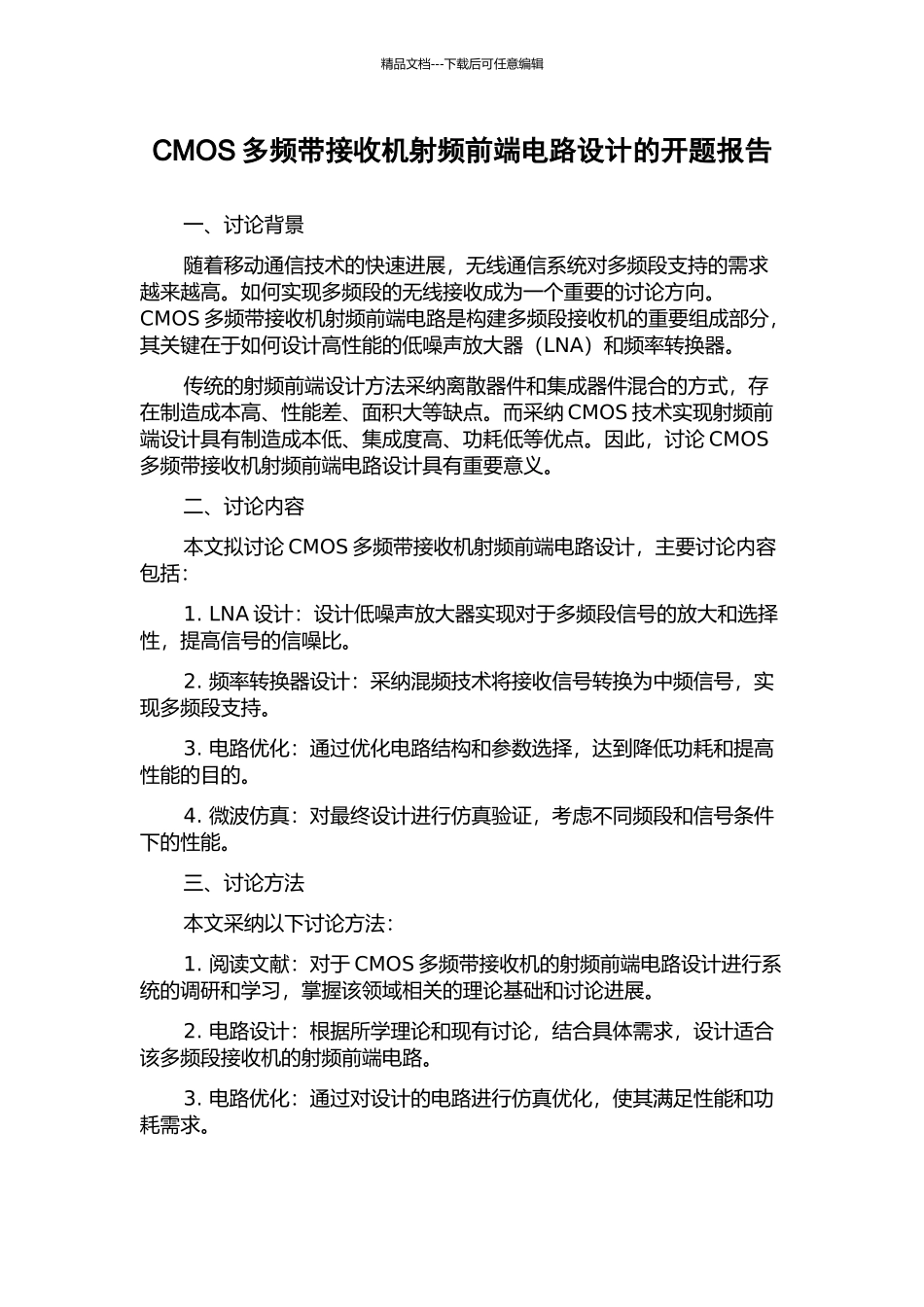

CMOS多频带接收机射频前端电路设计的开题报告

精品文档---下载后可任意编辑CMOS 多频带接收机射频前端电路设计的开题报告一、讨论背景随着移动通信技术的快速进展，无线通信系统对多频段支持的需求越来越高。如何实现多频段的无线接收成为一个重要的讨论方向。CMOS 多频带接收机射频前端电路是构建多频段接收机的重要组成部分，其关键在于如何设计高性能的低噪声放大器（LNA）和频率转换器。传统的射频前端设计方法采纳离散器件和集成器件混合的方式，存在制造成本高、性能差、面积大等缺点。而采纳 CMOS 技术实现射频前端设计具有制造成本低、集成度高、功耗低等优点。因此，讨论 CMOS多频带接收机射频前端电路设计具有重要意义。二、讨论内容本文拟讨论 CMOS 多频带接收机射频前端电路设计，主要讨论内容包括：1. LNA 设计：设计低噪声放大器实现对于多频段信号的放大和选择性，提高信号的信噪比。2. 频率转换器设计：采纳混频技术将接收信号转换为中频信号，实现多频段支持。3. 电路优化：通过优化电路结构和参数选择，达到降低功耗和提高性能的目的。4. 微波仿真：对最终设计进行仿真验证，考虑不同频段和信号条件下的性能。三、讨论方法本文采纳以下讨论方法：1. 阅读文献：对于 CMOS 多频带接收机的射频前端电路设计进行系统的调研和学习，掌握该领域相关的理论基础和讨论进展。2. 电路设计：根据所学理论和现有讨论，结合具体需求，设计适合该多频段接收机的射频前端电路。3. 电路优化：通过对设计的电路进行仿真优化，使其满足性能和功耗需求。精品文档---下载后可任意编辑4. 微波仿真：使用软件进行电路仿真分析，模拟并验证电路的性能和工作状态。四、讨论意义本文的讨论内容对于人们更好地理解 CMOS 多频带接收机射频前端电路设计的相关知识以及掌握相关讨论方法具有重要意义。同时，该讨论成果也为无线通信系统的多频段支持提供了一种新的解决方案。五、预期成果本文的预期成果包括：通过深化学习与讨论现有文献，熟悉 CMOS多频带接收机射频前端电路设计的相关基础理论和技术；设计出高性能的多频段接收机射频前端电路，并通过模拟验证和测试验证其性能与可用度。
