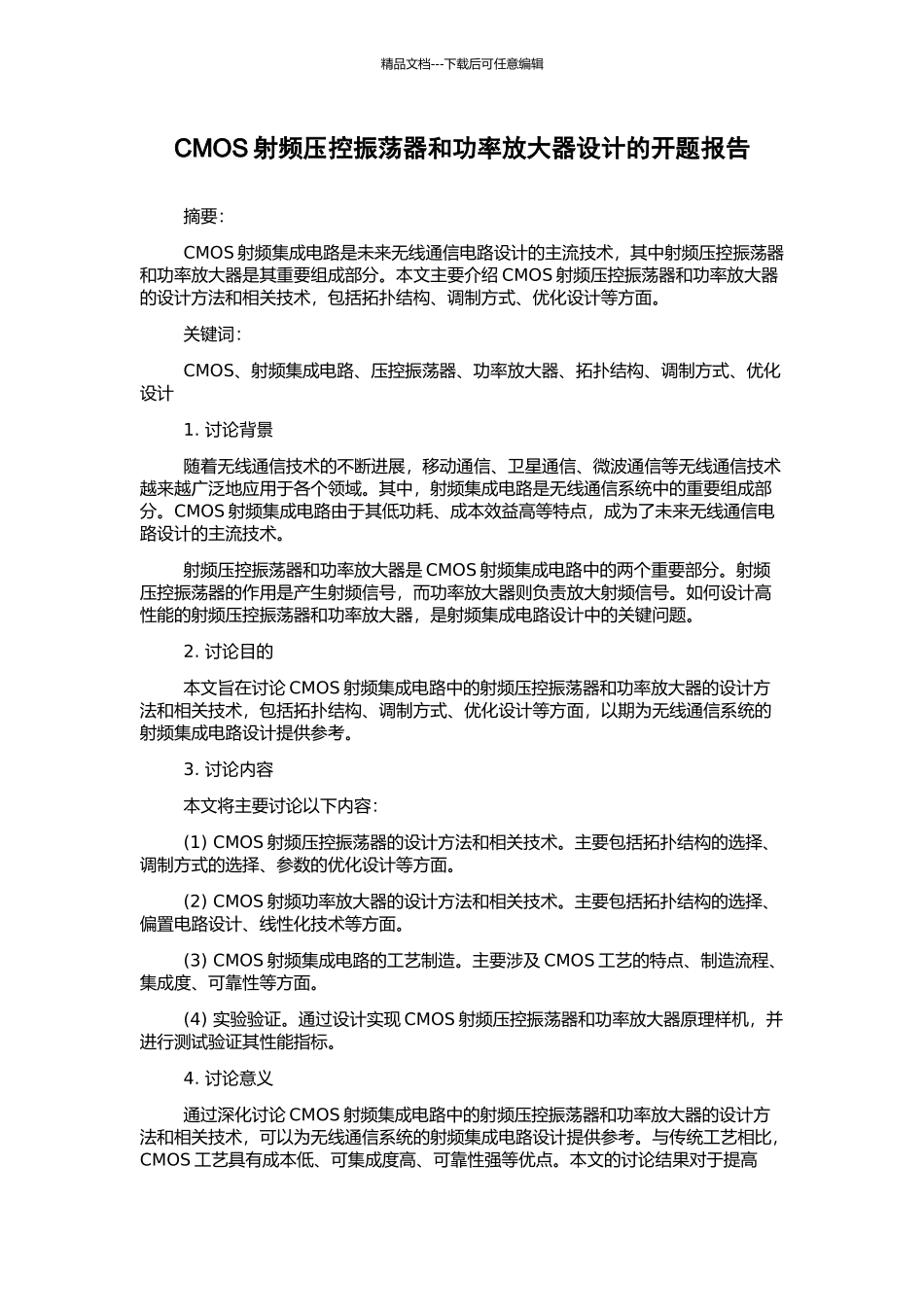

CMOS射频压控振荡器和功率放大器设计的开题报告_第1页
1/2

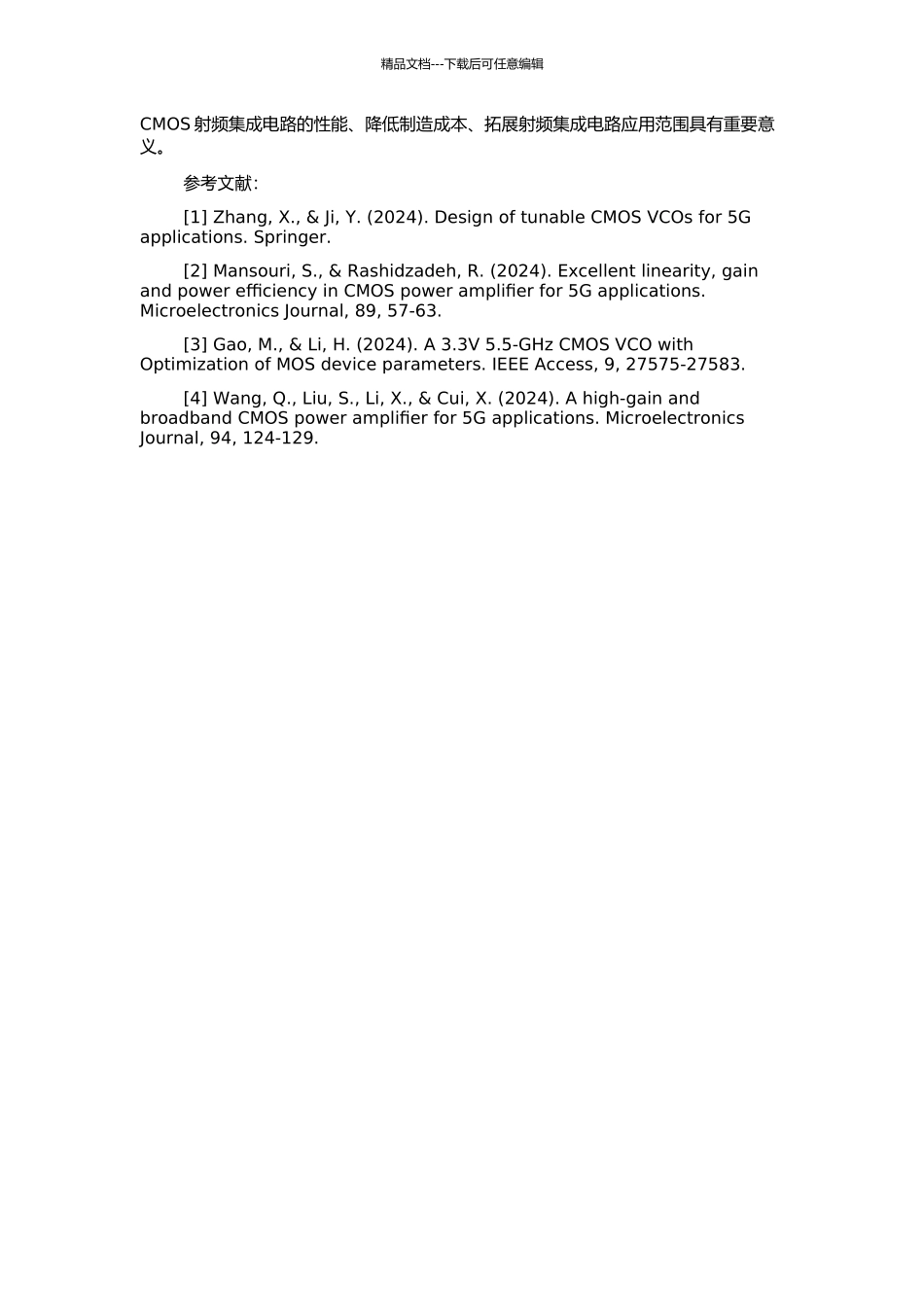

CMOS射频压控振荡器和功率放大器设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑CMOS 射频压控振荡器和功率放大器设计的开题报告摘要:CMOS 射频集成电路是未来无线通信电路设计的主流技术,其中射频压控振荡器和功率放大器是其重要组成部分。本文主要介绍 CMOS 射频压控振荡器和功率放大器的设计方法和相关技术,包括拓扑结构、调制方式、优化设计等方面。关键词:CMOS、射频集成电路、压控振荡器、功率放大器、拓扑结构、调制方式、优化设计1. 讨论背景随着无线通信技术的不断进展,移动通信、卫星通信、微波通信等无线通信技术越来越广泛地应用于各个领域。其中,射频集成电路是无线通信系统中的重要组成部分。CMOS 射频集成电路由于其低功耗、成本效益高等特点,成为了未来无线通信电路设计的主流技术。射频压控振荡器和功率放大器是 CMOS 射频集成电路中的两个重要部分。射频压控振荡器的作用是产生射频信号,而功率放大器则负责放大射频信号。如何设计高性能的射频压控振荡器和功率放大器,是射频集成电路设计中的关键问题。2. 讨论目的本文旨在讨论 CMOS 射频集成电路中的射频压控振荡器和功率放大器的设计方法和相关技术,包括拓扑结构、调制方式、优化设计等方面,以期为无线通信系统的射频集成电路设计提供参考。3. 讨论内容本文将主要讨论以下内容:(1) CMOS 射频压控振荡器的设计方法和相关技术。主要包括拓扑结构的选择、调制方式的选择、参数的优化设计等方面。(2) CMOS 射频功率放大器的设计方法和相关技术。主要包括拓扑结构的选择、偏置电路设计、线性化技术等方面。(3) CMOS 射频集成电路的工艺制造。主要涉及 CMOS 工艺的特点、制造流程、集成度、可靠性等方面。(4) 实验验证。通过设计实现 CMOS 射频压控振荡器和功率放大器原理样机,并进行测试验证其性能指标。4. 讨论意义通过深化讨论 CMOS 射频集成电路中的射频压控振荡器和功率放大器的设计方法和相关技术,可以为无线通信系统的射频集成电路设计提供参考。与传统工艺相比,CMOS 工艺具有成本低、可集成度高、可靠性强等优点。本文的讨论结果对于提高精品文档---下载后可任意编辑CMOS 射频集成电路的性能、降低制造成本、拓展射频集成电路应用范围具有重要意义。参考文献:[1] Zhang, X., & Ji, Y. (2024). Design of tunable CMOS VCOs for 5G applications. Springer.[2] Mansouri, S., & Rashidzadeh, R. (2024). Excellent linearity, gain and power efficien...
