CMOS带隙基准电压源的设计中期报告

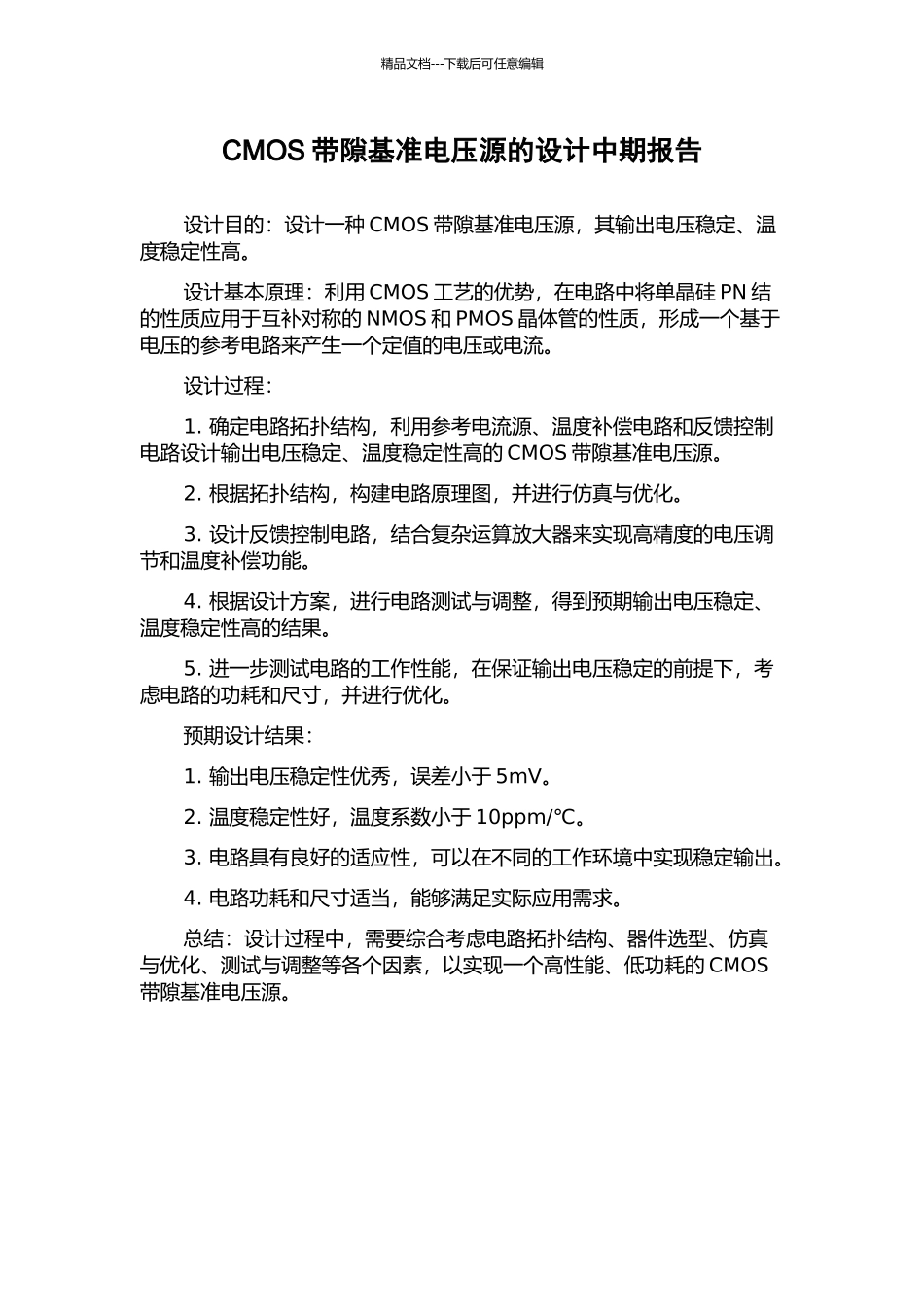

CMOS带隙基准电压源的设计中期报告_第1页
1/1
精品文档---下载后可任意编辑CMOS 带隙基准电压源的设计中期报告设计目的:设计一种 CMOS 带隙基准电压源,其输出电压稳定、温度稳定性高。设计基本原理:利用 CMOS 工艺的优势,在电路中将单晶硅 PN 结的性质应用于互补对称的 NMOS 和 PMOS 晶体管的性质,形成一个基于电压的参考电路来产生一个定值的电压或电流。设计过程:1. 确定电路拓扑结构,利用参考电流源、温度补偿电路和反馈控制电路设计输出电压稳定、温度稳定性高的 CMOS 带隙基准电压源。2. 根据拓扑结构,构建电路原理图,并进行仿真与优化。3. 设计反馈控制电路,结合复杂运算放大器来实现高精度的电压调节和温度补偿功能。4. 根据设计方案,进行电路测试与调整,得到预期输出电压稳定、温度稳定性高的结果。5. 进一步测试电路的工作性能,在保证输出电压稳定的前提下,考虑电路的功耗和尺寸,并进行优化。预期设计结果:1. 输出电压稳定性优秀,误差小于 5mV。2. 温度稳定性好,温度系数小于 10ppm/℃。3. 电路具有良好的适应性,可以在不同的工作环境中实现稳定输出。4. 电路功耗和尺寸适当,能够满足实际应用需求。总结:设计过程中,需要综合考虑电路拓扑结构、器件选型、仿真与优化、测试与调整等各个因素,以实现一个高性能、低功耗的 CMOS带隙基准电压源。
