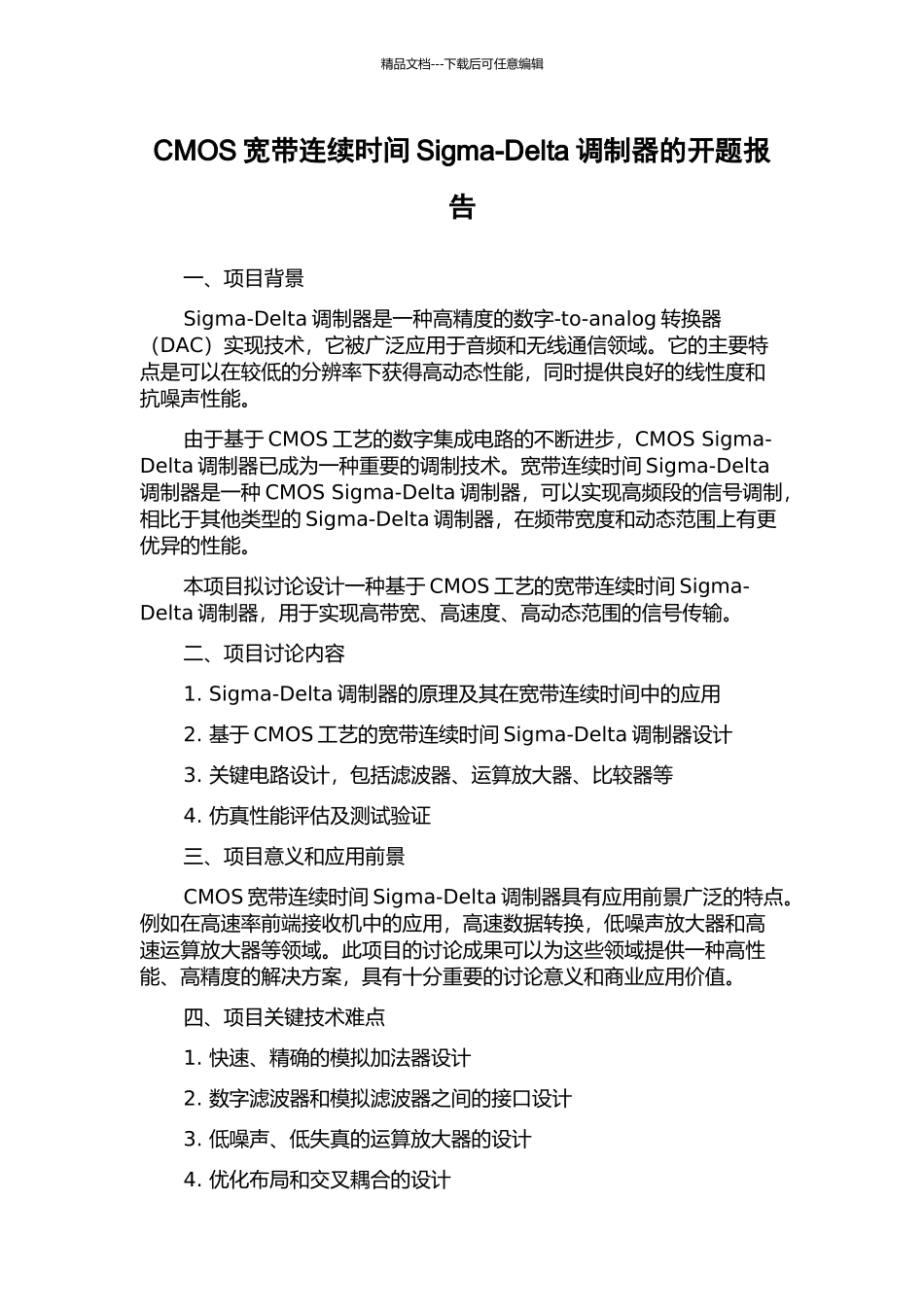

CMOS宽带连续时间Sigma-Delta调制器的开题报告

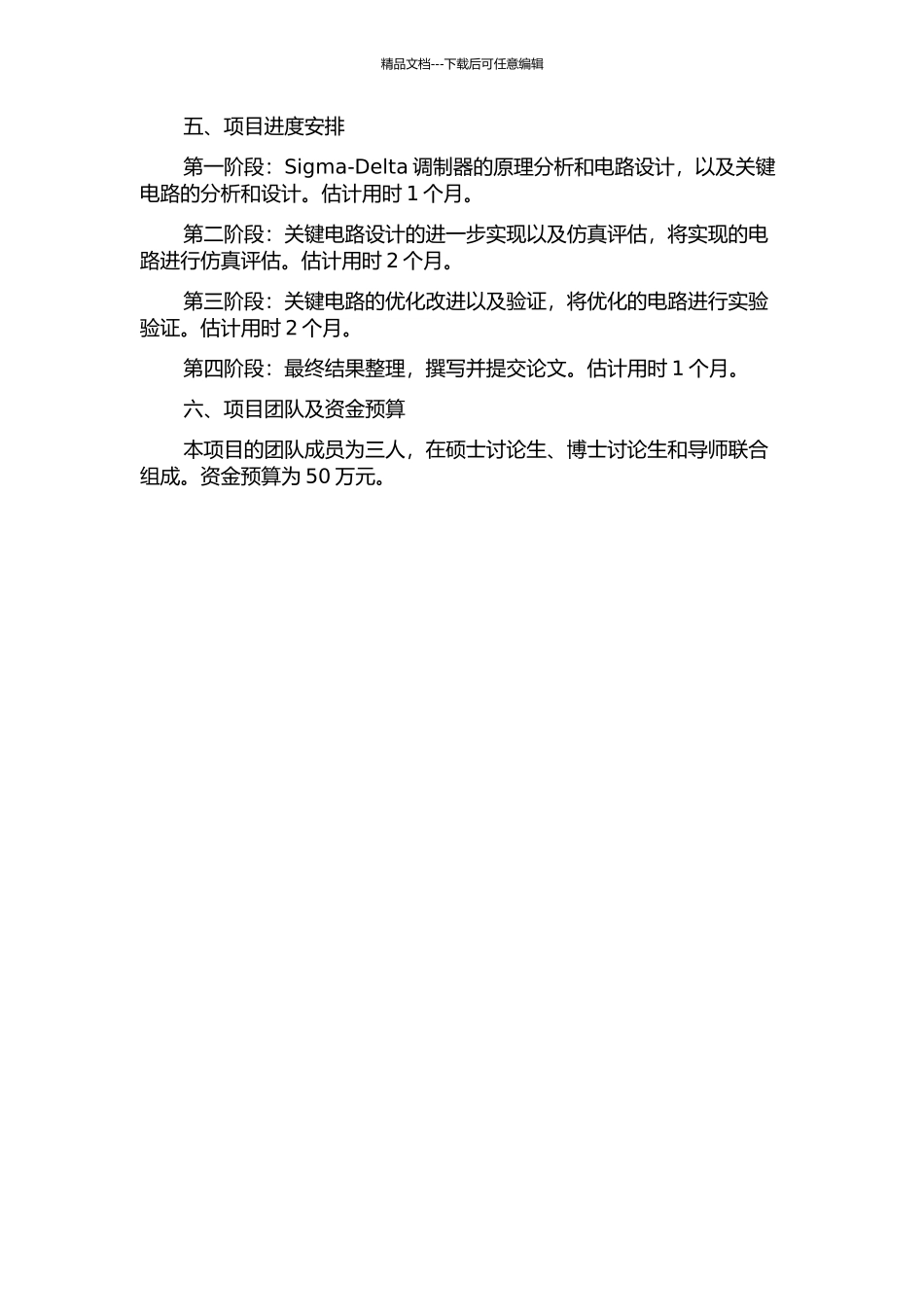

精品文档---下载后可任意编辑CMOS 宽带连续时间 Sigma-Delta 调制器的开题报告一、项目背景Sigma-Delta 调制器是一种高精度的数字-to-analog 转换器（DAC）实现技术，它被广泛应用于音频和无线通信领域。它的主要特点是可以在较低的分辨率下获得高动态性能，同时提供良好的线性度和抗噪声性能。由于基于 CMOS 工艺的数字集成电路的不断进步，CMOS Sigma-Delta 调制器已成为一种重要的调制技术。宽带连续时间 Sigma-Delta调制器是一种 CMOS Sigma-Delta 调制器，可以实现高频段的信号调制，相比于其他类型的 Sigma-Delta 调制器，在频带宽度和动态范围上有更优异的性能。本项目拟讨论设计一种基于 CMOS 工艺的宽带连续时间 Sigma-Delta 调制器，用于实现高带宽、高速度、高动态范围的信号传输。二、项目讨论内容1. Sigma-Delta 调制器的原理及其在宽带连续时间中的应用2. 基于 CMOS 工艺的宽带连续时间 Sigma-Delta 调制器设计3. 关键电路设计，包括滤波器、运算放大器、比较器等4. 仿真性能评估及测试验证三、项目意义和应用前景CMOS 宽带连续时间 Sigma-Delta 调制器具有应用前景广泛的特点。例如在高速率前端接收机中的应用，高速数据转换，低噪声放大器和高速运算放大器等领域。此项目的讨论成果可以为这些领域提供一种高性能、高精度的解决方案，具有十分重要的讨论意义和商业应用价值。四、项目关键技术难点1. 快速、精确的模拟加法器设计2. 数字滤波器和模拟滤波器之间的接口设计3. 低噪声、低失真的运算放大器的设计4. 优化布局和交叉耦合的设计精品文档---下载后可任意编辑五、项目进度安排第一阶段：Sigma-Delta 调制器的原理分析和电路设计，以及关键电路的分析和设计。估计用时 1 个月。第二阶段：关键电路设计的进一步实现以及仿真评估，将实现的电路进行仿真评估。估计用时 2 个月。第三阶段：关键电路的优化改进以及验证，将优化的电路进行实验验证。估计用时 2 个月。第四阶段：最终结果整理，撰写并提交论文。估计用时 1 个月。六、项目团队及资金预算本项目的团队成员为三人，在硕士讨论生、博士讨论生和导师联合组成。资金预算为 50 万元。
