CMOS镜像抑制下变频混频器设计的开题报告

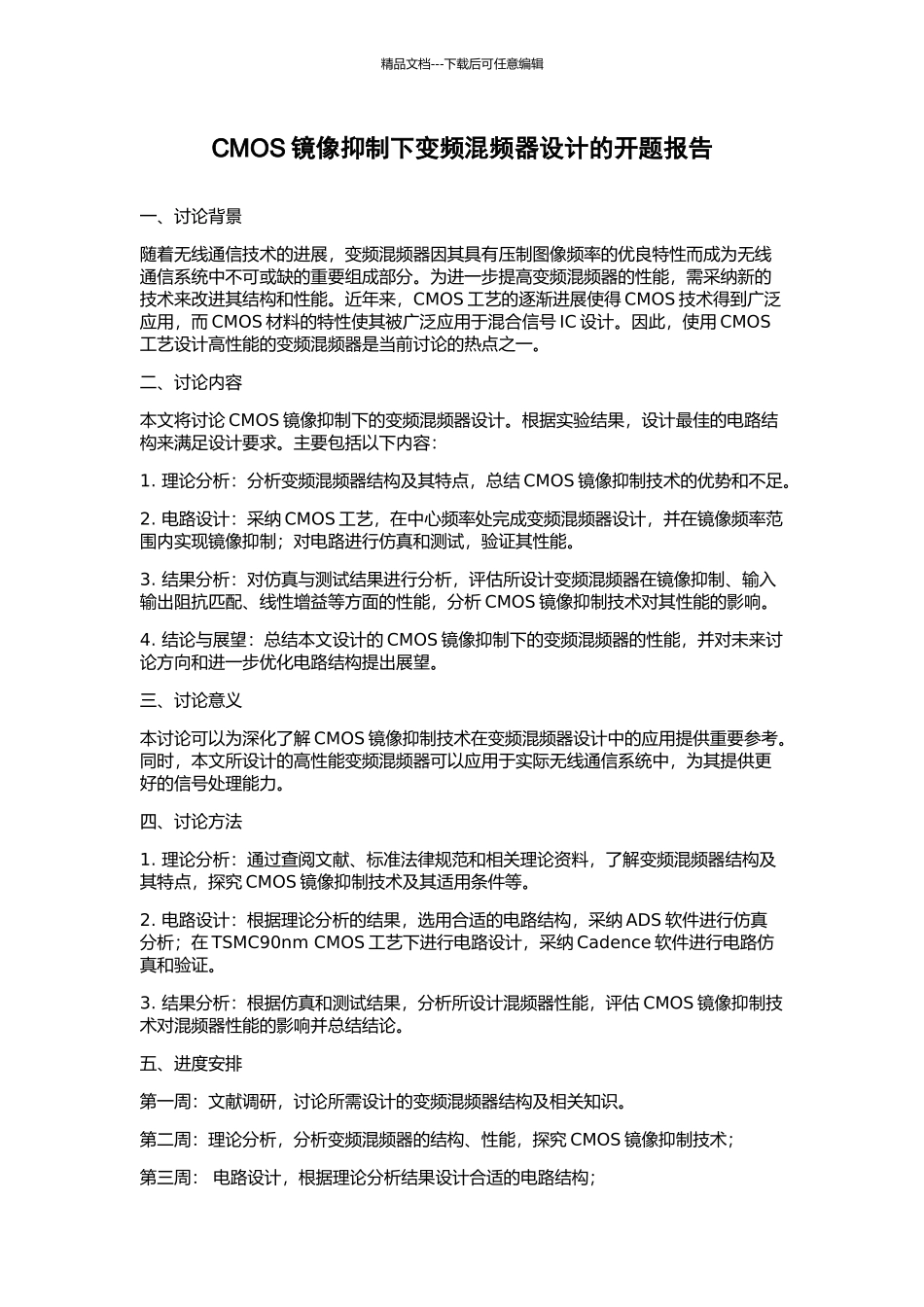

CMOS镜像抑制下变频混频器设计的开题报告_第1页
1/2

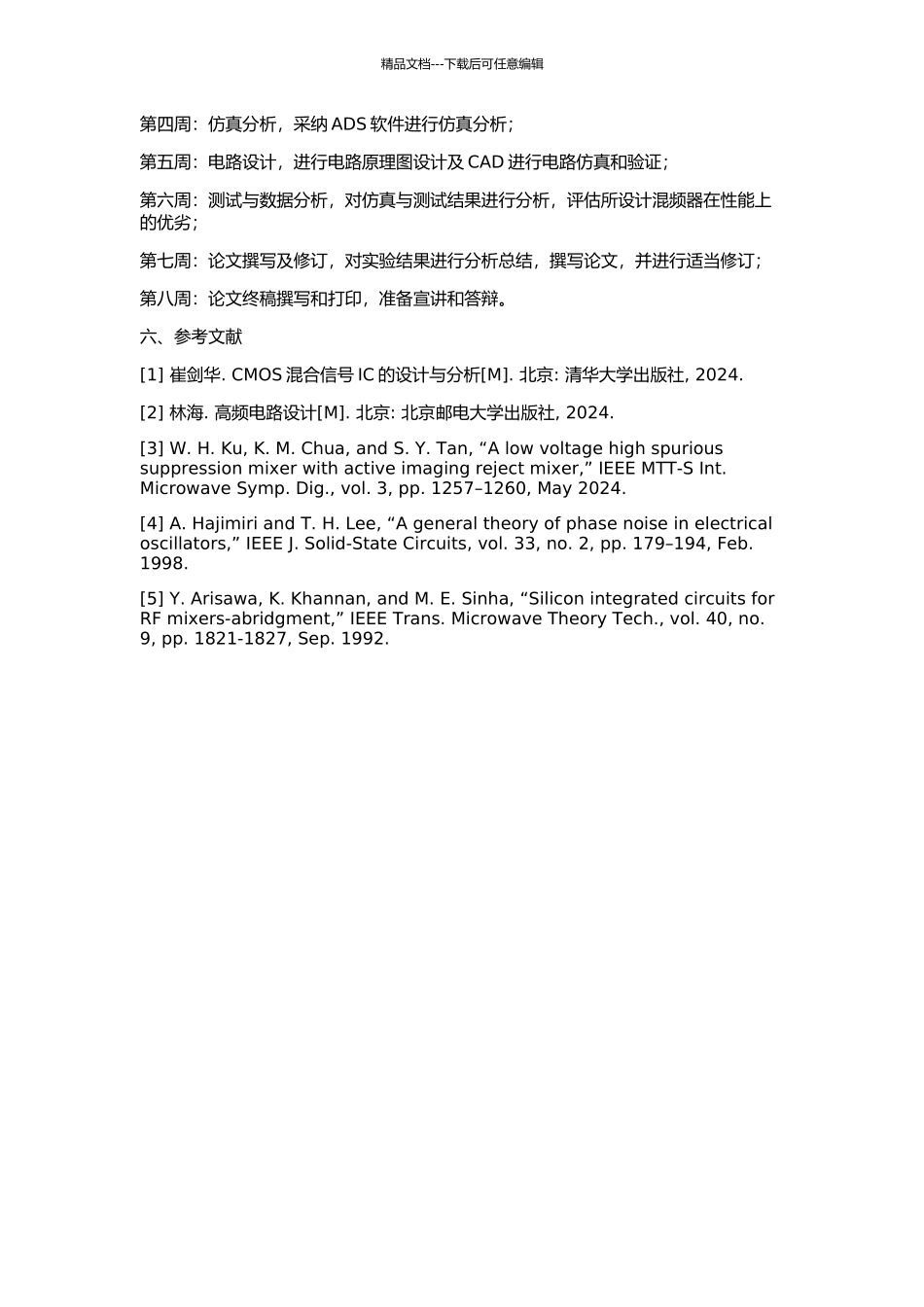

CMOS镜像抑制下变频混频器设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑CMOS 镜像抑制下变频混频器设计的开题报告一、讨论背景随着无线通信技术的进展,变频混频器因其具有压制图像频率的优良特性而成为无线通信系统中不可或缺的重要组成部分。为进一步提高变频混频器的性能,需采纳新的技术来改进其结构和性能。近年来,CMOS 工艺的逐渐进展使得 CMOS 技术得到广泛应用,而 CMOS 材料的特性使其被广泛应用于混合信号 IC 设计。因此,使用 CMOS工艺设计高性能的变频混频器是当前讨论的热点之一。二、讨论内容本文将讨论 CMOS 镜像抑制下的变频混频器设计。根据实验结果,设计最佳的电路结构来满足设计要求。主要包括以下内容:1. 理论分析:分析变频混频器结构及其特点,总结 CMOS 镜像抑制技术的优势和不足。2. 电路设计:采纳 CMOS 工艺,在中心频率处完成变频混频器设计,并在镜像频率范围内实现镜像抑制;对电路进行仿真和测试,验证其性能。3. 结果分析:对仿真与测试结果进行分析,评估所设计变频混频器在镜像抑制、输入输出阻抗匹配、线性增益等方面的性能,分析 CMOS 镜像抑制技术对其性能的影响。4. 结论与展望:总结本文设计的 CMOS 镜像抑制下的变频混频器的性能,并对未来讨论方向和进一步优化电路结构提出展望。三、讨论意义本讨论可以为深化了解 CMOS 镜像抑制技术在变频混频器设计中的应用提供重要参考。同时,本文所设计的高性能变频混频器可以应用于实际无线通信系统中,为其提供更好的信号处理能力。四、讨论方法1. 理论分析:通过查阅文献、标准法律规范和相关理论资料,了解变频混频器结构及其特点,探究 CMOS 镜像抑制技术及其适用条件等。2. 电路设计:根据理论分析的结果,选用合适的电路结构,采纳 ADS 软件进行仿真分析;在 TSMC90nm CMOS 工艺下进行电路设计,采纳 Cadence 软件进行电路仿真和验证。3. 结果分析:根据仿真和测试结果,分析所设计混频器性能,评估 CMOS 镜像抑制技术对混频器性能的影响并总结结论。五、进度安排第一周:文献调研,讨论所需设计的变频混频器结构及相关知识。第二周:理论分析,分析变频混频器的结构、性能,探究 CMOS 镜像抑制技术;第三周: 电路设计,根据理论分析结果设计合适的电路结构;精品文档---下载后可任意编辑第四周:仿真分析,采纳 ADS 软件进行仿真分析;第五周:电路设计,进行电路原理图设计及 CAD 进行电路仿真和验证;第六周:测试与数据分析,对仿真与测试结果...
