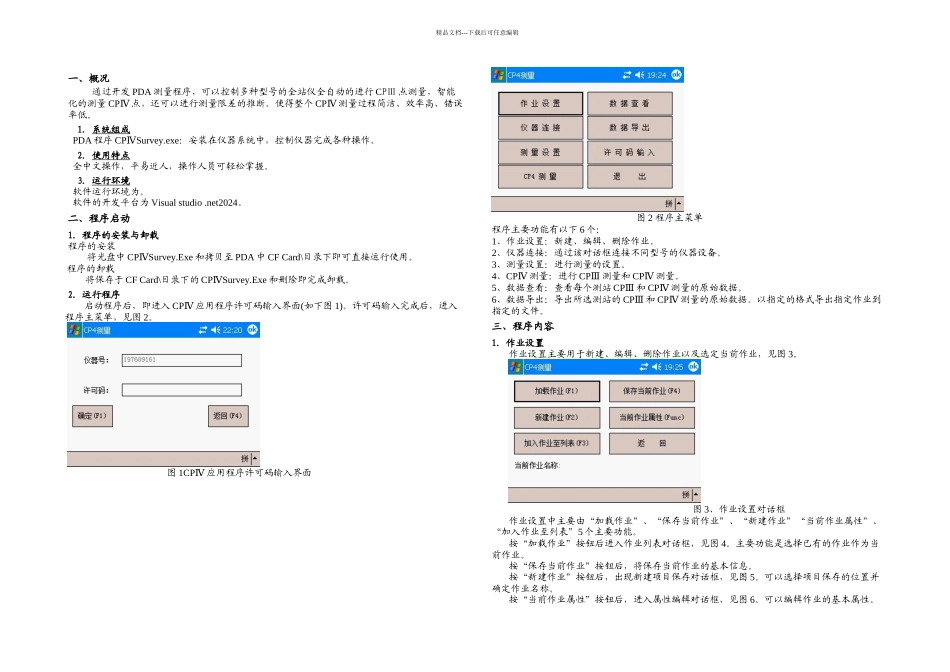

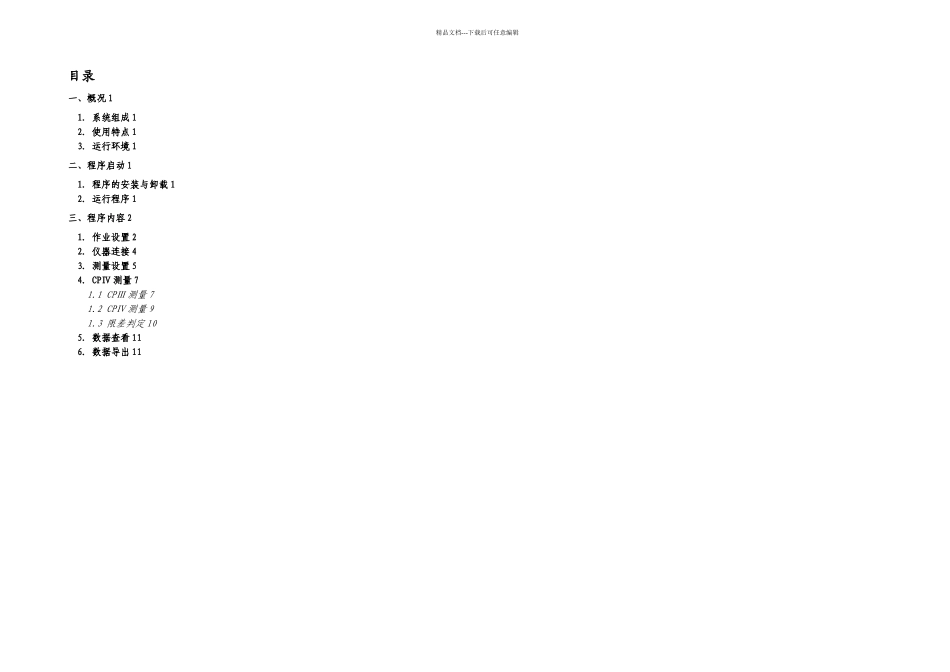

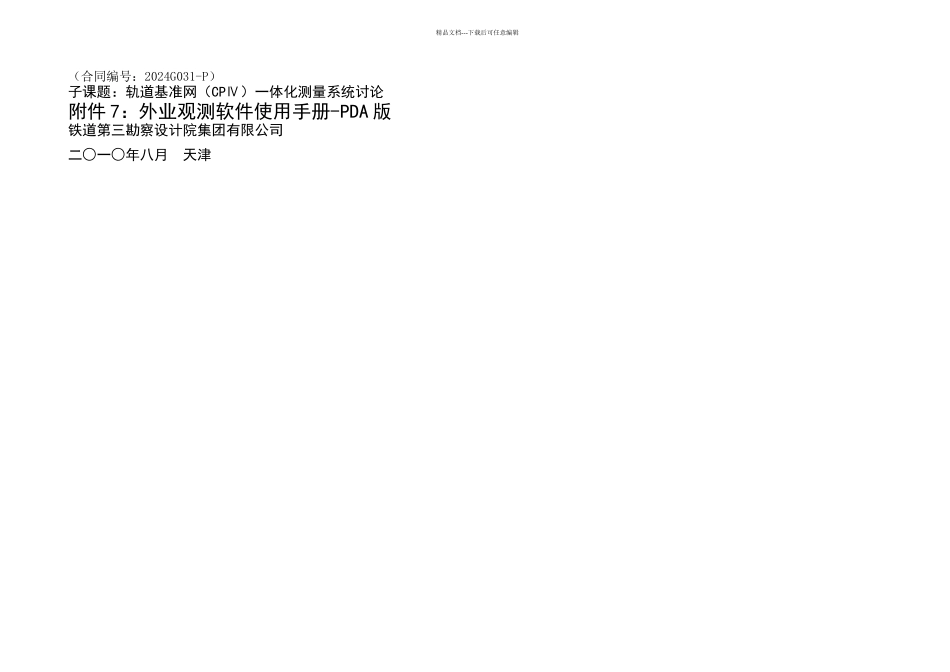

精品文档---下载后可任意编辑（合同编号：2024G031-P）子课题：轨道基准网（CPⅣ）一体化测量系统讨论附件 7：外业观测软件使用手册-PDA 版铁道第三勘察设计院集团有限公司二○一○年八月 天津精品文档---下载后可任意编辑目录一、概况 11．系统组成 12．使用特点 13．运行环境 1二、程序启动 11. 程序的安装与卸载 12. 运行程序 1三、程序内容 21. 作业设置 22. 仪器连接 43. 测量设置 54. CPⅣ 测量 71.1 CPⅢ 测量 71.2 CPⅣ 测量 91.3 限差判定 105. 数据查看 116. 数据导出 11精品文档---下载后可任意编辑一、概况通过开发 PDA 测量程序，可以控制多种型号的全站仪全自动的进行 CPⅢ 点测量，智能化的测量 CPⅣ 点，还可以进行测量限差的推断。使得整个 CPⅣ 测量过程简洁、效率高、错误率低。1．系统组成PDA 程序 CPSurvey.exeⅣ：安装在仪器系统中，控制仪器完成各种操作。2．使用特点全中文操作，平易近人，操作人员可轻松掌握。3．运行环境软件运行环境为。软件的开发平台为 Visual studio .net2024。二、程序启动1. 程序的安装与卸载程序的安装将光盘中 CPSurvey.ExeⅣ和拷贝至 PDA 中 CF Card\目录下即可直接运行使用。程序的卸载将保存于 CF Card\目录下的 CPSurvey.ExeⅣ和删除即完成卸载。2. 运行程序启动程序后，即进入 CPⅣ 应用程序许可码输入界面(如下图 1)。许可码输入完成后，进入程序主菜单，见图 2。图 1CPⅣ 应用程序许可码输入界面图 2 程序主菜单程序主要功能有以下 6 个：1、作业设置：新建、编辑、删除作业。2、仪器连接：通过该对话框连接不同型号的仪器设备。3、测量设置：进行测量的设置。4、CPⅣ 测量：进行 CPⅢ 测量和 CPⅣ 测量。5、数据查看：查看每个测站 CPⅢ 和 CPⅣ 测量的原始数据。6、数据导出：导出所选测站的 CPⅢ 和 CPⅣ 测量的原始数据。以指定的格式导出指定作业到指定的文件。三、程序内容1. 作业设置作业设置主要用于新建、编辑、删除作业以及选定当前作业，见图 3。图 3、作业设置对话框作业设置中主要由“加载作业”、“保存当前作业”、“新建作业”“当前作业属性”、“加入作业至列表”5 个主要功能。按“加载作业”按钮后进入作业列表对话框，见图 4。主要功能是选择已有的作业作为当前作业。按“保存当前作业”按钮后，将保存当前作业的基本信息。按“新建作业”按钮后，出现新建项目保存对话框，...
