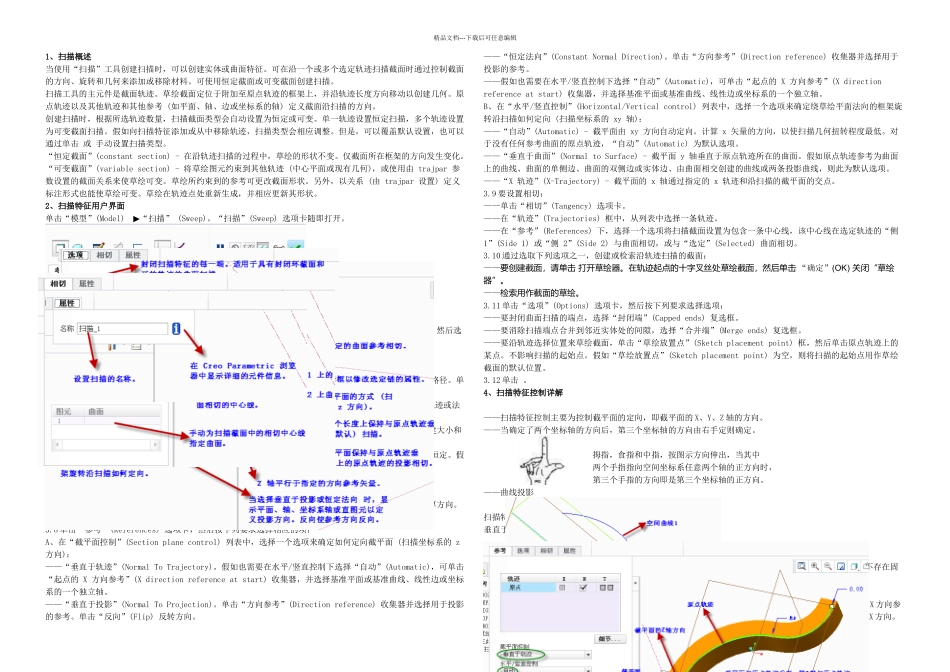

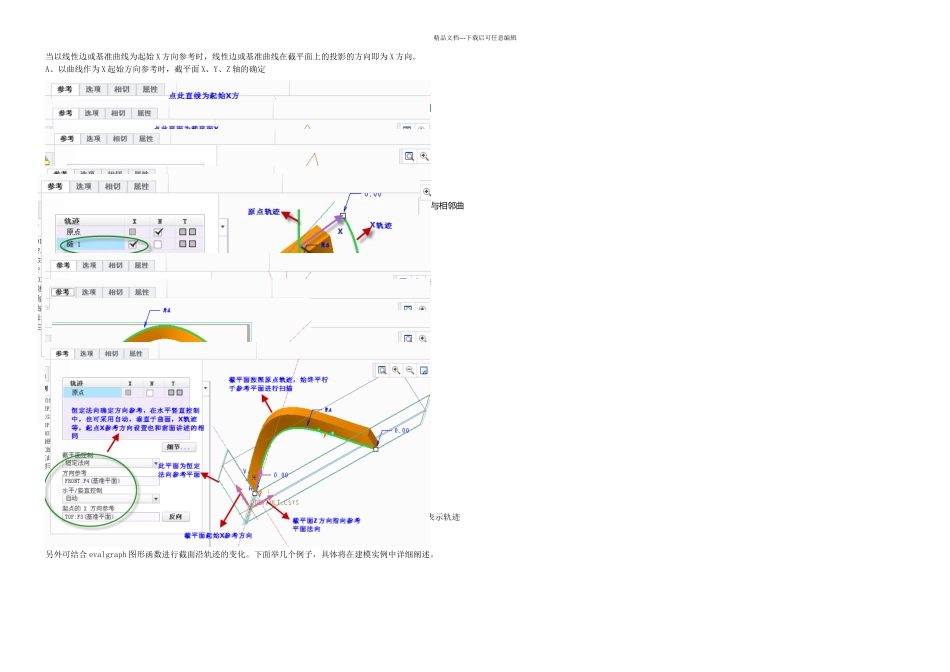

CREO扫描建模详解

精品文档---下载后可任意编辑1、扫描概述当使用“扫描”工具创建扫描时，可以创建实体或曲面特征。可在沿一个或多个选定轨迹扫描截面时通过控制截面的方向、旋转和几何来添加或移除材料。可使用恒定截面或可变截面创建扫描。扫描工具的主元件是截面轨迹。草绘截面定位于附加至原点轨迹的框架上，并沿轨迹长度方向移动以创建几何。原点轨迹以及其他轨迹和其他参考 (如平面、轴、边或坐标系的轴) 定义截面沿扫描的方向。创建扫描时，根据所选轨迹数量，扫描截面类型会自动设置为恒定或可变。单一轨迹设置恒定扫描，多个轨迹设置为可变截面扫描。假如向扫描特征添加或从中移除轨迹，扫描类型会相应调整。但是，可以覆盖默认设置，也可以通过单击 或 手动设置扫描类型。 “恒定截面”(constant section) - 在沿轨迹扫描的过程中，草绘的形状不变。仅截面所在框架的方向发生变化。“可变截面”(variable section) - 将草绘图元约束到其他轨迹 (中心平面或现有几何)，或使用由 trajpar 参数设置的截面关系来使草绘可变。草绘所约束到的参考可更改截面形状。另外，以关系 (由 trajpar 设置) 定义标注形式也能使草绘可变。草绘在轨迹点处重新生成，并相应更新其形状。2、扫描特征用户界面单击“模型”(Model) ▶“扫描” (Sweep)。“扫描”(Sweep) 选项卡随即打开。3、创建扫描特征的一般过程单击“模型”(Model) ▶“扫描” (Sweep)。“扫描”(Sweep) 选项卡随即打开。3.2 要选择一条或多条轨迹，单击“参考”(References) 选项卡，单击“轨迹”(Trajectories) 收集器，然后选择现有曲线链或边链。——按住 CTRL 键以选择多个轨迹。按住 SHIFT 键以选择形成链的多个图元。假如需要，请单击“细节”(Details) 打开“链”(Chain) 对话框来选择轨迹段。——选择的第一个链随即变成原始轨迹。一个箭头出现在原始轨迹上，从轨迹的起点指向扫描将要跟随的路径。单击该箭头，将轨迹的起点更改到轨迹的另一个端点。——要移除轨迹，右键单击并选取“移除”(Remove)。这对除原点轨迹外的所有轨迹均有效。要移除 x 轨迹或法向轨迹，清除 X 或 N 复选框以移除属性，然后移除轨迹。不能替换或移除存在相切参考的轨迹。3.3 要更改截面类型，在“扫描”(Sweep) 选项卡上，单击 创建大小和形状保持不变的截面，或单击 创建大小和形状可以沿扫描变化的截面。——除非指定了截面类型，否则开始选择轨迹时会自动设置。假如选择了...
