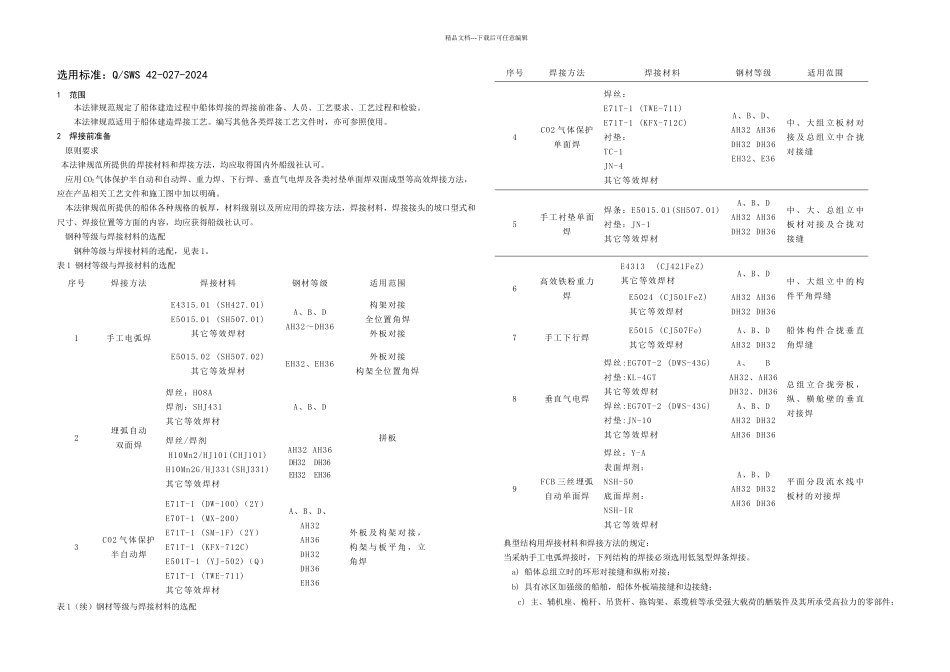

精品文档---下载后可任意编辑选用标准:Q/SWS 42-027-20241 范围本法律规范规定了船体建造过程中船体焊接的焊接前准备、人员、工艺要求、工艺过程和检验。本法律规范适用于船体建造焊接工艺。编写其他各类焊接工艺文件时,亦可参照使用。2 焊接前准备 原则要求 本法律规范所提供的焊接材料和焊接方法,均应取得国内外船级社认可。 应用 CO2气体保护半自动和自动焊、重力焊、下行焊、垂直气电焊及各类衬垫单面焊双面成型等高效焊接方法,应在产品相关工艺文件和施工图中加以明确。 本法律规范所提供的船体各种规格的板厚,材料级别以及所应用的焊接方法,焊接材料,焊接接头的坡口型式和尺寸、焊接位置等方面的内容,均应获得船级社认可。 钢种等级与焊接材料的选配 钢种等级与焊接材料的选配,见表 1。表 1 钢材等级与焊接材料的选配序号焊接方法焊接材料钢材等级适用范围1手工电弧焊E4315.01 (SH427.01)E5015.01 (SH507.01)其它等效焊材A、B、DAH32~DH36构架对接全位置角焊外板对接E5015.02 (SH507.02)其它等效焊材EH32、EH36外板对接构架全位置角焊2埋弧自动双面焊焊丝:H08A焊剂:SHJ431其它等效焊材A、B、D拼板焊丝/焊剂H10Mn2/HJ101(CHJ101)H10Mn2G/HJ331(SHJ331)其它等效焊材AH32 AH36DH32 DH36EH32 EH363CO2 气体保护半自动焊E71T-1 (DW-100)(2Y)E70T-1 (MX-200)E71T-1 (SM-1F)(2Y)E71T-1 (KFX-712C)E501T-1 (YJ-502)(Q)E71T-1 (TWE-711)其它等效焊材A、B、D、AH32AH36DH32DH36EH36外 板 及 构 架 对 接 ,构 架 与 板 平 角 , 立角焊表 1(续)钢材等级与焊接材料的选配序号焊接方法焊接材料钢材等级适用范围4CO2 气体保护单面焊焊丝:E71T-1 (TWE-711)E71T-1 (KFX-712C)衬垫:TC-1JN-4其它等效焊材A、B、D、AH32 AH36DH32 DH36EH32、E36中 、 大 组 立 板 材 对接 及 总 组 立 中 合 拢对接缝5手工衬垫单面焊焊条:E5015.01(SH507.01)衬垫:JN-1其它等效焊材A、B、DAH32 AH36DH32 DH36中 、 大 、 总 组 立 中板 材 对 接 及 合 拢 对接缝6高效铁粉重力焊E4313 (CJ421FeZ)其它等效焊材A、B、D中 、 大 组 立 中 的 构件平角焊缝E5024 (CJ501FeZ)其它等效焊材AH32 AH36DH32 DH367手工下行焊E5015 (CJ507Fe)其它等效焊材A、B、DAH32 DH32船 体 构 件 合 拢 垂 直角焊缝8垂直气电焊焊丝:EG70T-2 (DWS-43G)衬垫:KL-4GT其它等效焊...
