DDS信号发生器的设计的开题报告

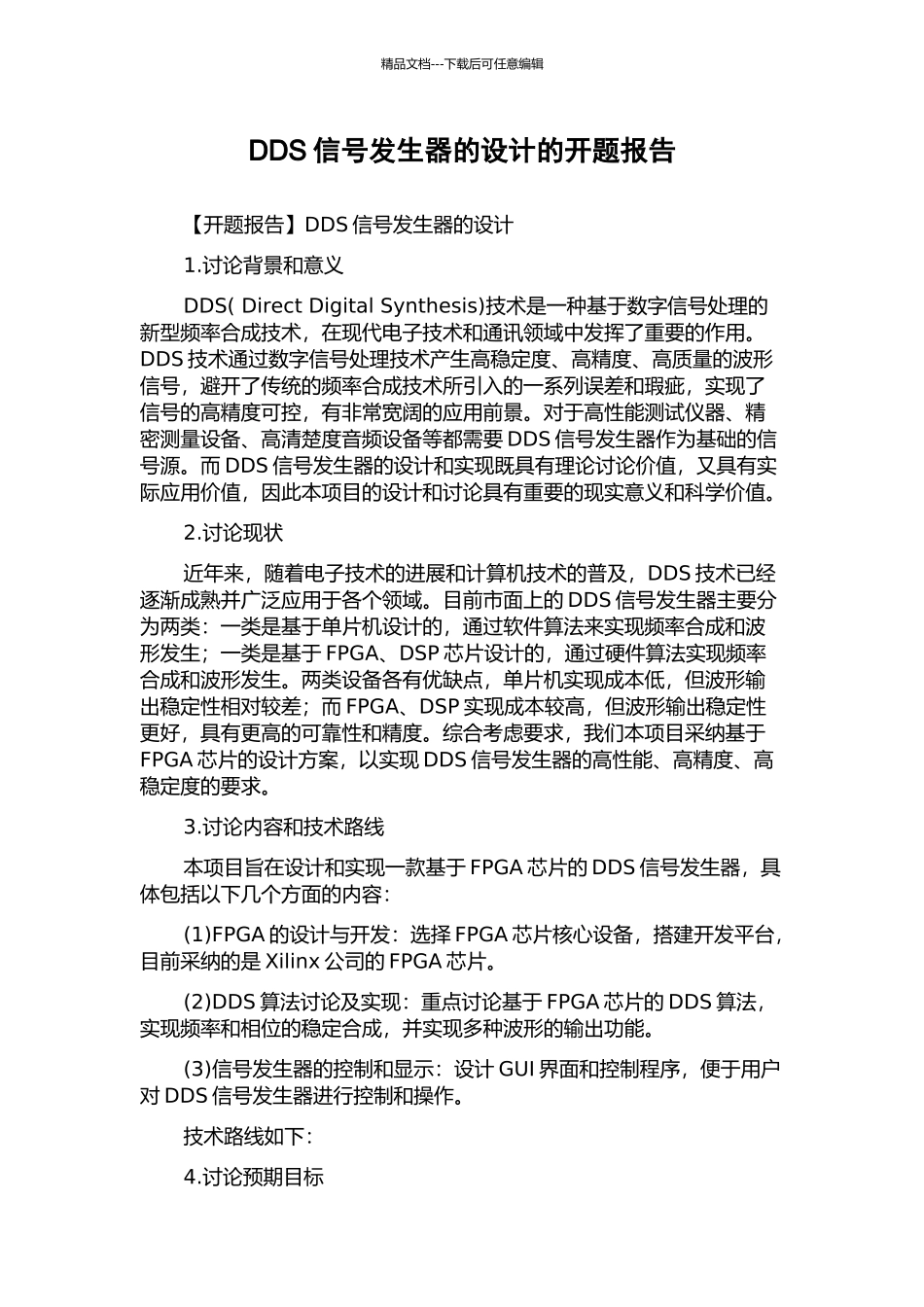

DDS信号发生器的设计的开题报告_第1页
1/2

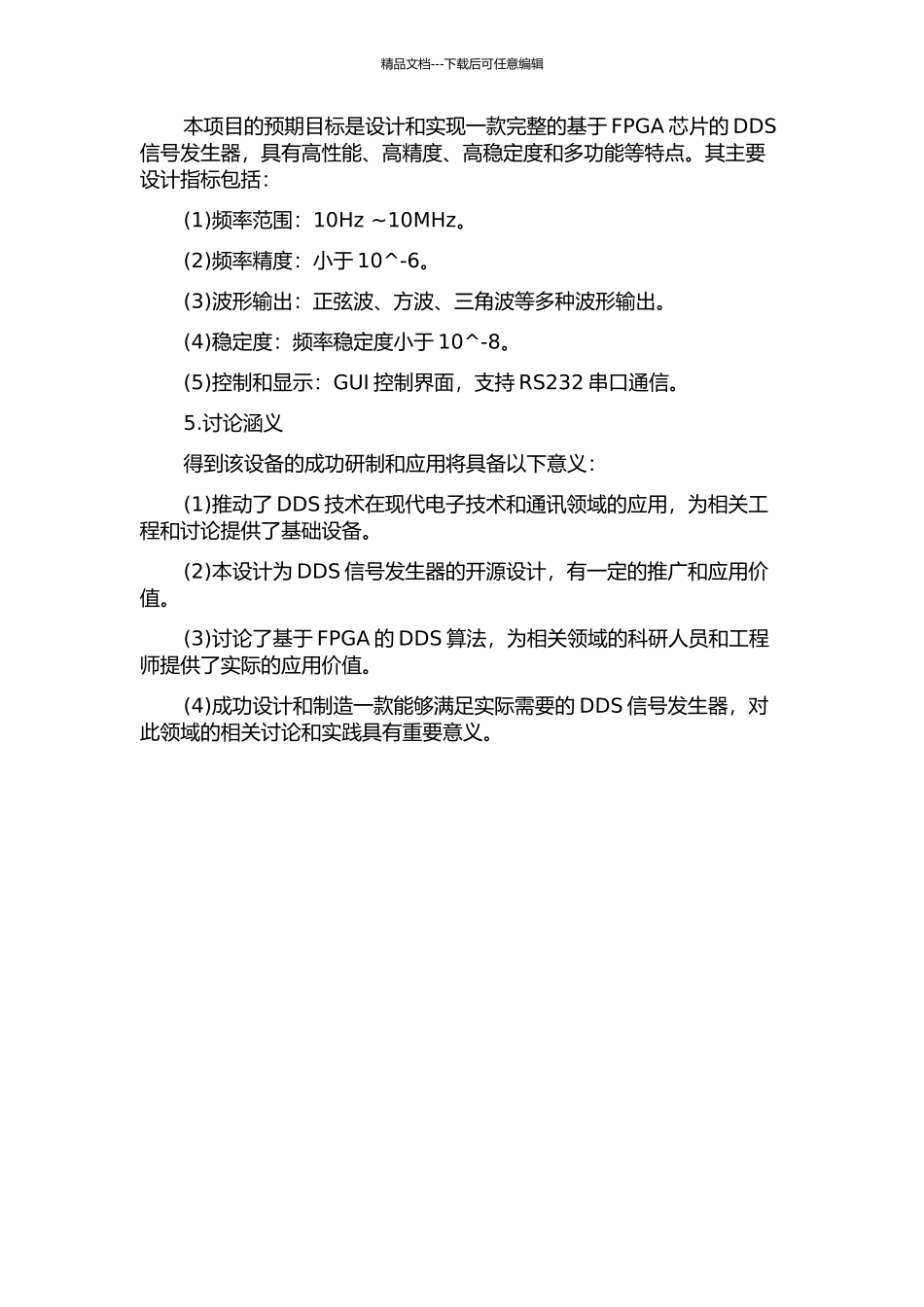

DDS信号发生器的设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑DDS 信号发生器的设计的开题报告【开题报告】DDS 信号发生器的设计1.讨论背景和意义DDS( Direct Digital Synthesis)技术是一种基于数字信号处理的新型频率合成技术,在现代电子技术和通讯领域中发挥了重要的作用。DDS 技术通过数字信号处理技术产生高稳定度、高精度、高质量的波形信号,避开了传统的频率合成技术所引入的一系列误差和瑕疵,实现了信号的高精度可控,有非常宽阔的应用前景。对于高性能测试仪器、精密测量设备、高清楚度音频设备等都需要 DDS 信号发生器作为基础的信号源。而 DDS 信号发生器的设计和实现既具有理论讨论价值,又具有实际应用价值,因此本项目的设计和讨论具有重要的现实意义和科学价值。2.讨论现状近年来,随着电子技术的进展和计算机技术的普及,DDS 技术已经逐渐成熟并广泛应用于各个领域。目前市面上的 DDS 信号发生器主要分为两类:一类是基于单片机设计的,通过软件算法来实现频率合成和波形发生;一类是基于 FPGA、DSP 芯片设计的,通过硬件算法实现频率合成和波形发生。两类设备各有优缺点,单片机实现成本低,但波形输出稳定性相对较差;而 FPGA、DSP 实现成本较高,但波形输出稳定性更好,具有更高的可靠性和精度。综合考虑要求,我们本项目采纳基于FPGA 芯片的设计方案,以实现 DDS 信号发生器的高性能、高精度、高稳定度的要求。3.讨论内容和技术路线本项目旨在设计和实现一款基于 FPGA 芯片的 DDS 信号发生器,具体包括以下几个方面的内容:(1)FPGA 的设计与开发:选择 FPGA 芯片核心设备,搭建开发平台,目前采纳的是 Xilinx 公司的 FPGA 芯片。(2)DDS 算法讨论及实现:重点讨论基于 FPGA 芯片的 DDS 算法,实现频率和相位的稳定合成,并实现多种波形的输出功能。(3)信号发生器的控制和显示:设计 GUI 界面和控制程序,便于用户对 DDS 信号发生器进行控制和操作。技术路线如下:4.讨论预期目标精品文档---下载后可任意编辑本项目的预期目标是设计和实现一款完整的基于 FPGA 芯片的 DDS信号发生器,具有高性能、高精度、高稳定度和多功能等特点。其主要设计指标包括:(1)频率范围:10Hz ~10MHz。(2)频率精度:小于 10^-6。(3)波形输出:正弦波、方波、三角波等多种波形输出。(4)稳定度:频率稳定度小于 10^-8。(5)控制和显示:GUI 控制界面,支持 RS232 串口通信。5.讨论涵义得到该设备的成功研制和应用将具备以下意义:(1...
