DVB-S芯片中宽带低噪声放大器的设计的开题报告

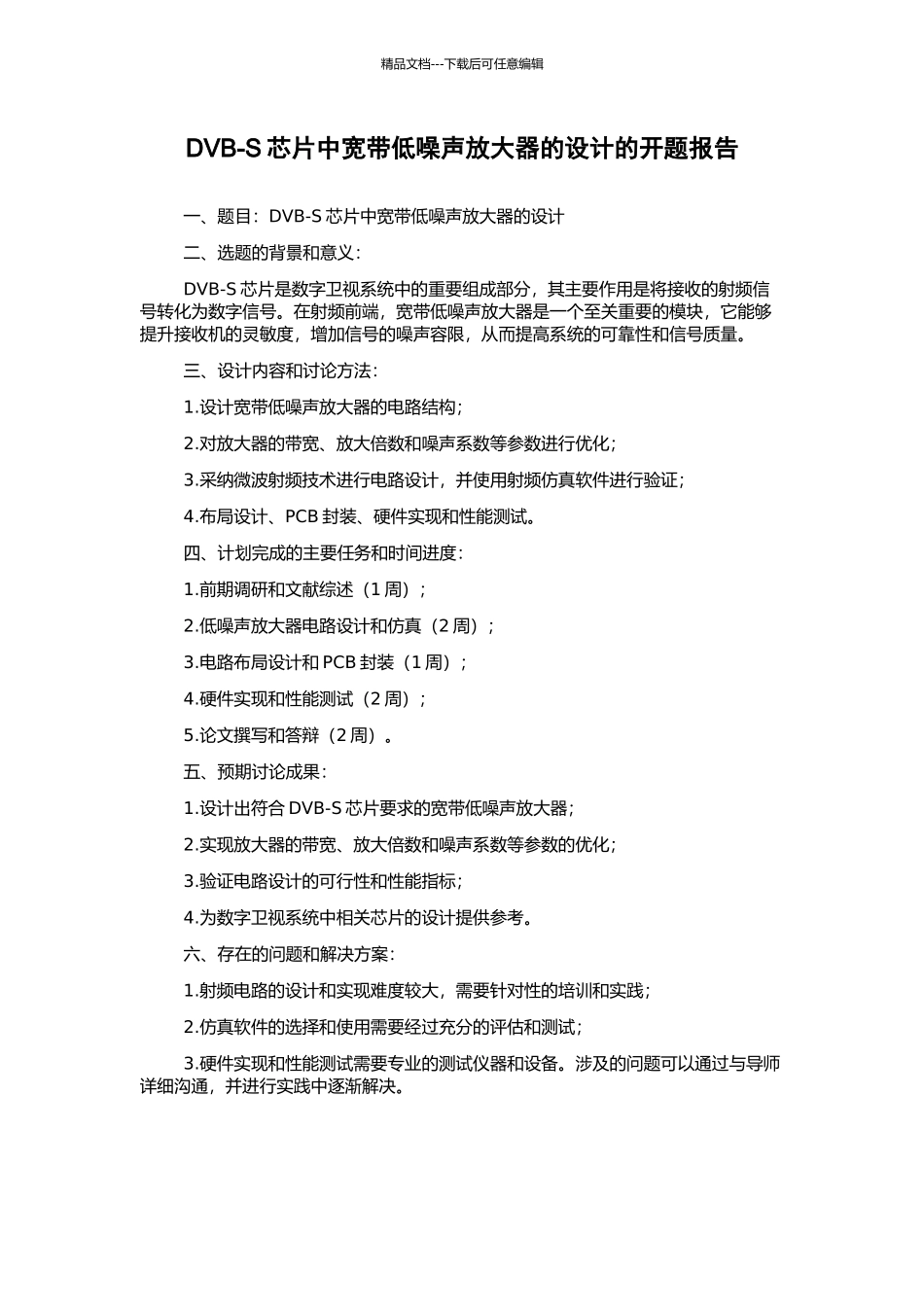

DVB-S芯片中宽带低噪声放大器的设计的开题报告_第1页
1/1
精品文档---下载后可任意编辑DVB-S 芯片中宽带低噪声放大器的设计的开题报告一、题目:DVB-S 芯片中宽带低噪声放大器的设计二、选题的背景和意义:DVB-S 芯片是数字卫视系统中的重要组成部分,其主要作用是将接收的射频信号转化为数字信号。在射频前端,宽带低噪声放大器是一个至关重要的模块,它能够提升接收机的灵敏度,增加信号的噪声容限,从而提高系统的可靠性和信号质量。三、设计内容和讨论方法:1.设计宽带低噪声放大器的电路结构;2.对放大器的带宽、放大倍数和噪声系数等参数进行优化;3.采纳微波射频技术进行电路设计,并使用射频仿真软件进行验证;4.布局设计、PCB 封装、硬件实现和性能测试。四、计划完成的主要任务和时间进度:1.前期调研和文献综述(1 周);2.低噪声放大器电路设计和仿真(2 周);3.电路布局设计和 PCB 封装(1 周);4.硬件实现和性能测试(2 周);5.论文撰写和答辩(2 周)。五、预期讨论成果:1.设计出符合 DVB-S 芯片要求的宽带低噪声放大器;2.实现放大器的带宽、放大倍数和噪声系数等参数的优化;3.验证电路设计的可行性和性能指标;4.为数字卫视系统中相关芯片的设计提供参考。六、存在的问题和解决方案:1.射频电路的设计和实现难度较大,需要针对性的培训和实践;2.仿真软件的选择和使用需要经过充分的评估和测试;3.硬件实现和性能测试需要专业的测试仪器和设备。涉及的问题可以通过与导师详细沟通,并进行实践中逐渐解决。
